Wand- und Stielausleger MWA 12 FS
Art.Nr. 6424740 | EAN 4012196637034 | ELDAS-Nr. 127 081 929
- Produktbeschreibung
-

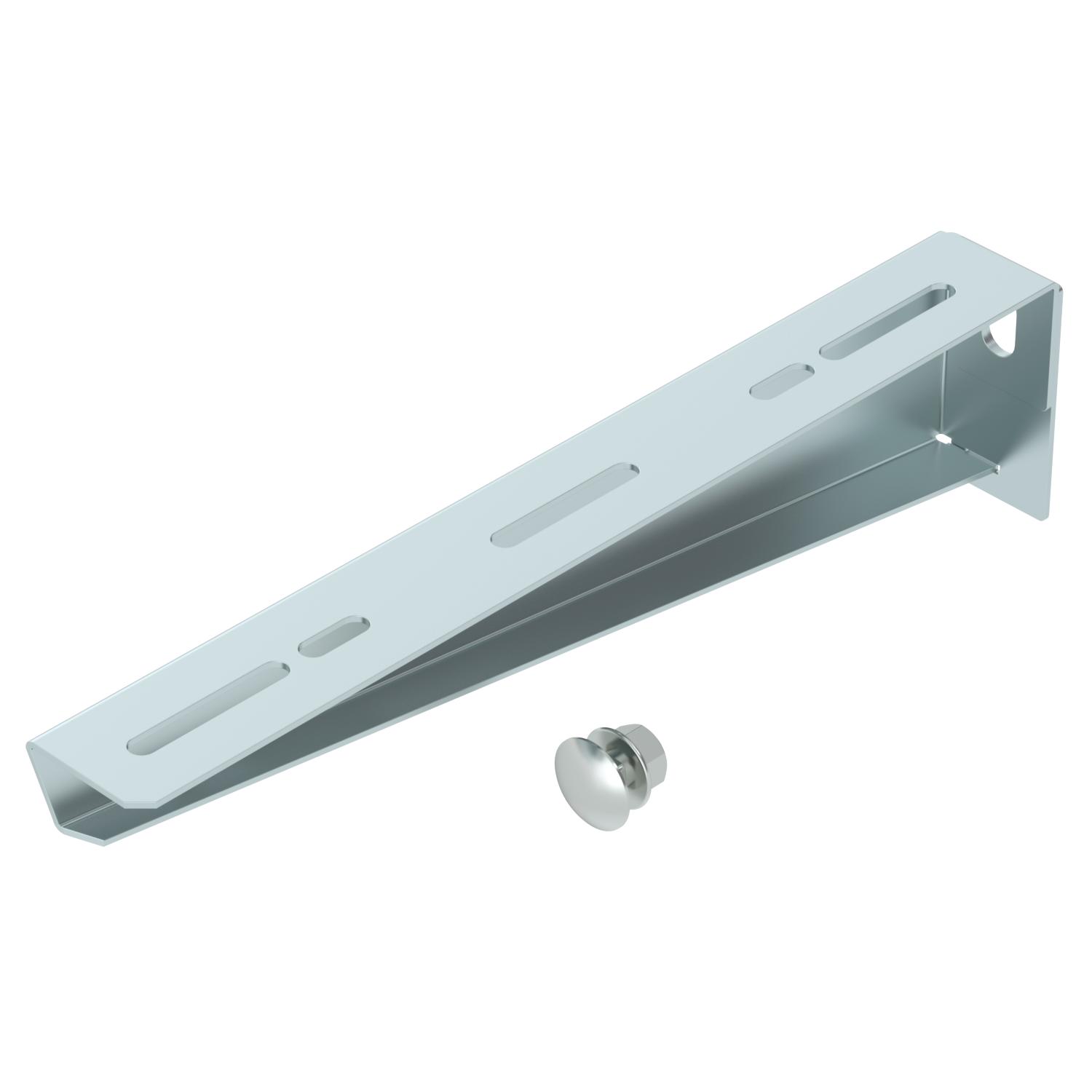

ProduktbeschreibungLeichter Wand- und Stielausleger in gefalteter Ausführung.
Inklusive Schraube M10x25 zur Befestigung an U-Stielen.
-
- Technische Daten
-
Technische Daten
Ausführung Wand- und Stielausleger Dimension B310mm F in kN 1,2 kN Farbe zink Funktionserhalt ja Lochdurchmesser 11 mm Oberfläche bandverzinkt Produktserie MWA-Serie ROHS Konform ja Rostfreier Stahl, gebeizt nein Werkstoff Stahl Winkelbereich max. 90 mm Winkelbereich min. 90 mm Abmessungen

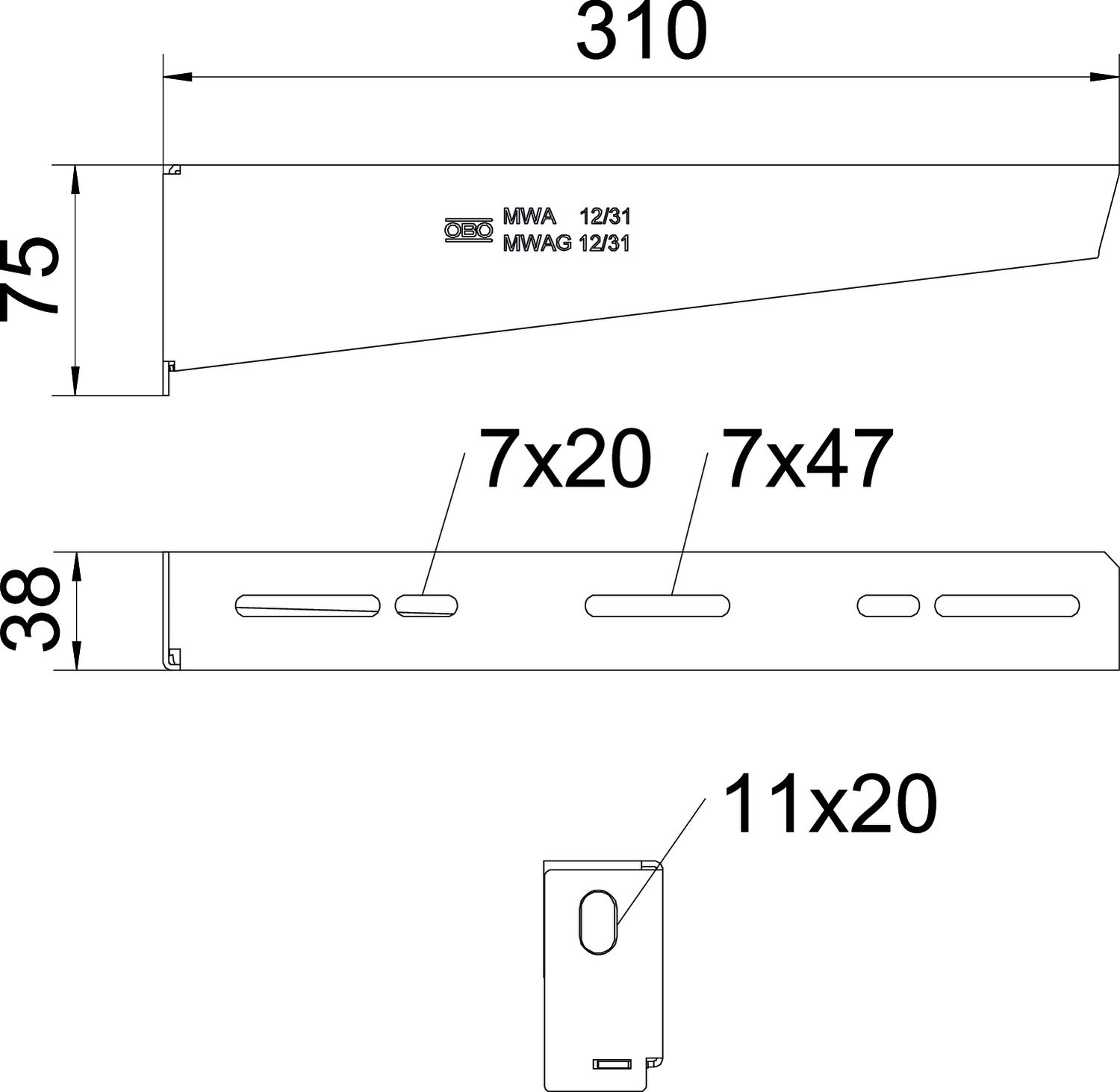

Breite 310 mm Höhe 75 mm Höhe 2,95 in Länge 38,5 mm Maß B 310 mm Maß A 38,5 mm Maß H 75 mm Maß W 310 mm CO2-Fußabdruck (Product Carbon Footprint)
CO2 Fußabdruck (GWP) Cradle-to-Gate 1,3665 kg CO2e / 1 Stück CO₂ Fußabdruck Wert (GWP) 1,3665 kg CO₂e Deklarierte Einheit Stück Ermittlungsdatum CO2 Wert 2025-05-14T00:00:00.000+0200 Menge der deklarierten Einheit 1 Technische Daten
Belastungsdiagramm Ausleger Typ MWA 12
-
Durchbiegung der Auslegerspitze bei zulässiger Auslegerbelastung
-
Zulässige Auslegerbelastung in kN ohne Mannlast
-
Belastungskurve mit Auslegerlängen in mm
-
- Alle Typen
-
Alle Typen
-
Montagezubehör
Produkte Typ ELDAS-Nr. Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
Schnellbefestigung
FCM F 127 090 109 6424548 50 Stück 112,78 CHF Preis / 100 Stück - Downloads
-
Datenblatt MWA 12 31S FS / 6424740 , 0.26MB , pdfLeitfaden Kabeltragsysteme , 2.34MB , pdfEU-Konformitätserklärung MWA 12 31S FS / 6424740 , 0.13MB , pdfUK-Konformitätserklärung MWA 12 31S FS / 6424740 , 0.09MB , pdfZeichengenehmigung VDE-Zeichengenehmigung Hängestiele und Ausleger , 0.12MB , pdfMontageanleitung Montageanleitung U-Stielsysteme , 1.88MB , pdf
