Wand- und Stielausleger MWA 12 FS
Art.Nr. 6424732 | EAN 4012196636976 | ELDAS-Nr. 127 081 919
- Produktbeschreibung
-

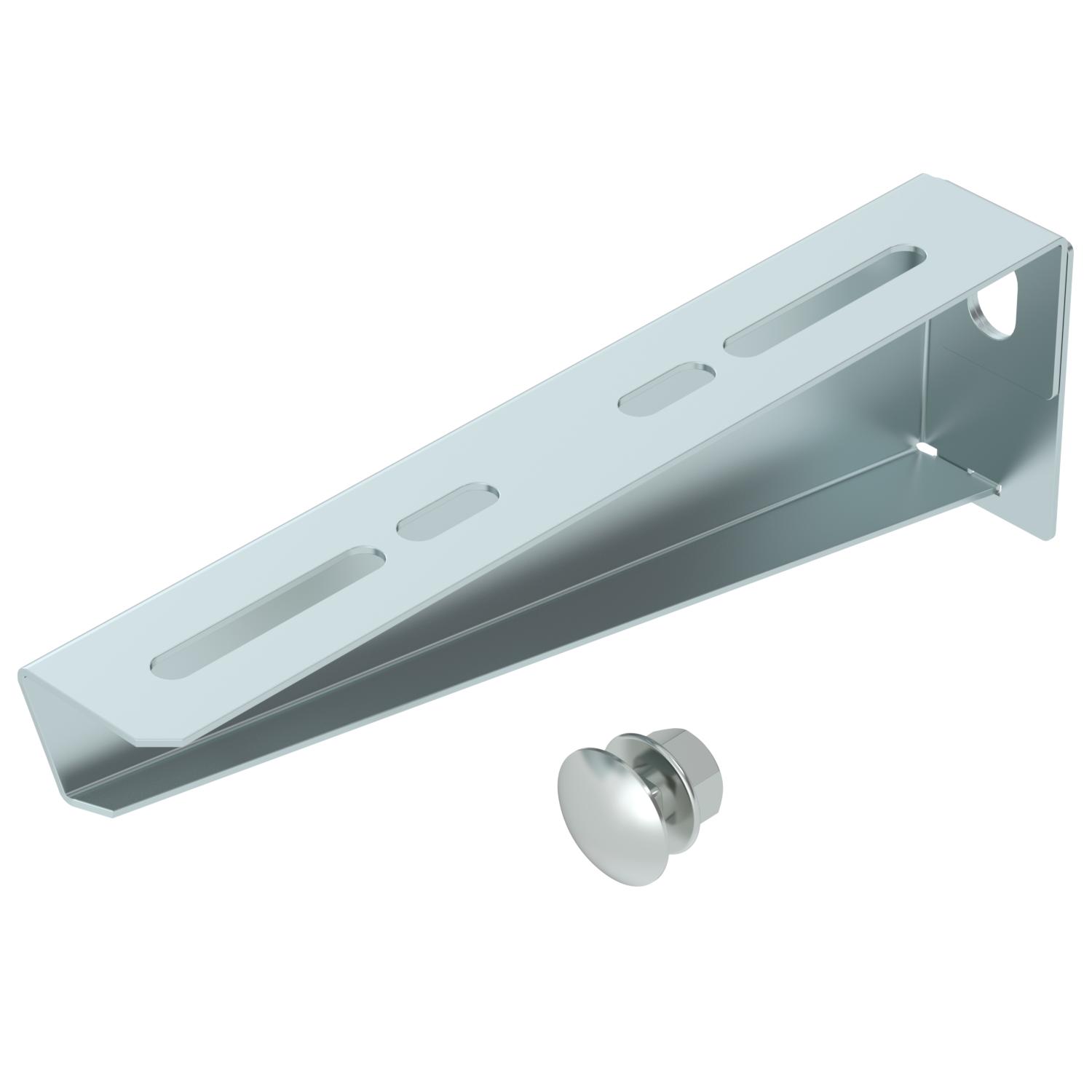

ProduktbeschreibungLeichter Wand- und Stielausleger in gefalteter Ausführung.
Inklusive Schraube M10x25 zur Befestigung an U-Stielen.
-
- Technische Daten
-
Technische Daten

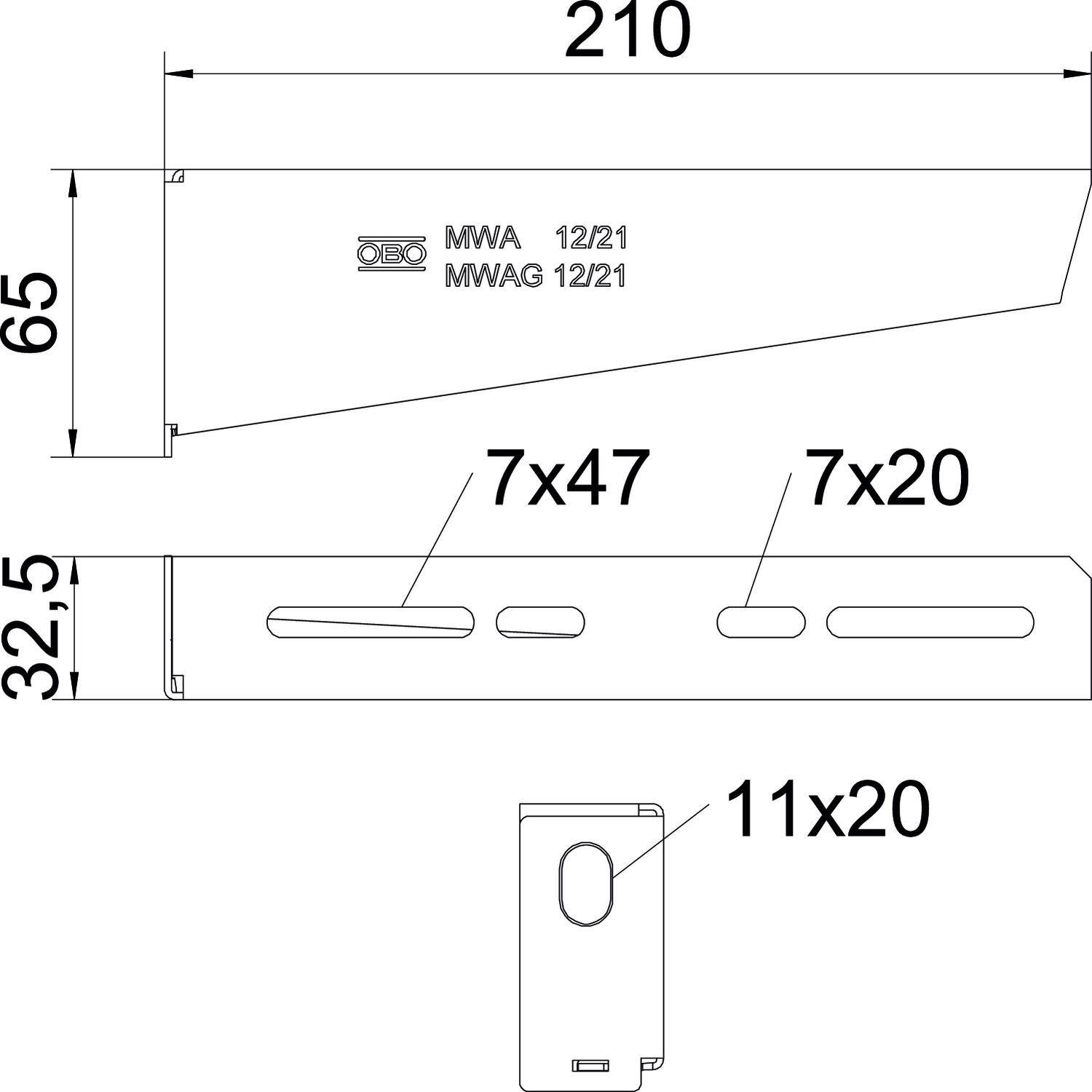

Ausführung Wand- und Stielausleger Breite 8 in Breite 210 mm CO2 Fußabdruck (GWP) Cradle-to-Gate 0,7386 kg CO2e / 1 Stück Dimension B210mm F in kN 1,2 kN Farbe zink Funktionserhalt ja Höhe 2,56 in Höhe 65 mm Länge 32,5 mm Lochdurchmesser 11 mm Maß B 210 mm Maß A 32,5 mm Maß H 65 mm Maß W 210 mm Oberfläche bandverzinkt Rostfreier Stahl, gebeizt nein Werkstoff Stahl Winkelbereich max. 90 mm Winkelbereich min. 90 mm Technische Daten
Belastungsdiagramm Ausleger Typ MWA 12
-
Durchbiegung der Auslegerspitze bei zulässiger Auslegerbelastung
-
Zulässige Auslegerbelastung in kN ohne Mannlast
-
Belastungskurve mit Auslegerlängen in mm
-
- Alle Typen
-
Alle Typen
-
Montagezubehör
Produkte Typ ELDAS-Nr. Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
Schnellbefestigung
FCM F 127 090 109 6424548 50 Stück 110,73 CHF Preis / 100 Stück - Downloads
-
Datenblatt MWA 12 21S FS / 6424732 , 0.30MB , pdfLeitfaden Kabeltragsysteme , 2.34MB , pdfKatalog Kabeltragsysteme , 40.51MB , pdfEU-Konformitätserklärung MWA 12 21S FS / 6424732 , 0.13MB , pdfUK-Konformitätserklärung MWA 12 21S FS / 6424732 , 0.09MB , pdfZeichengenehmigung VDE-Zeichengenehmigung Hängestiele und Ausleger , 0.12MB , pdfMontageanleitung Montageanleitung U-Stielsysteme , 1.88MB , pdf
