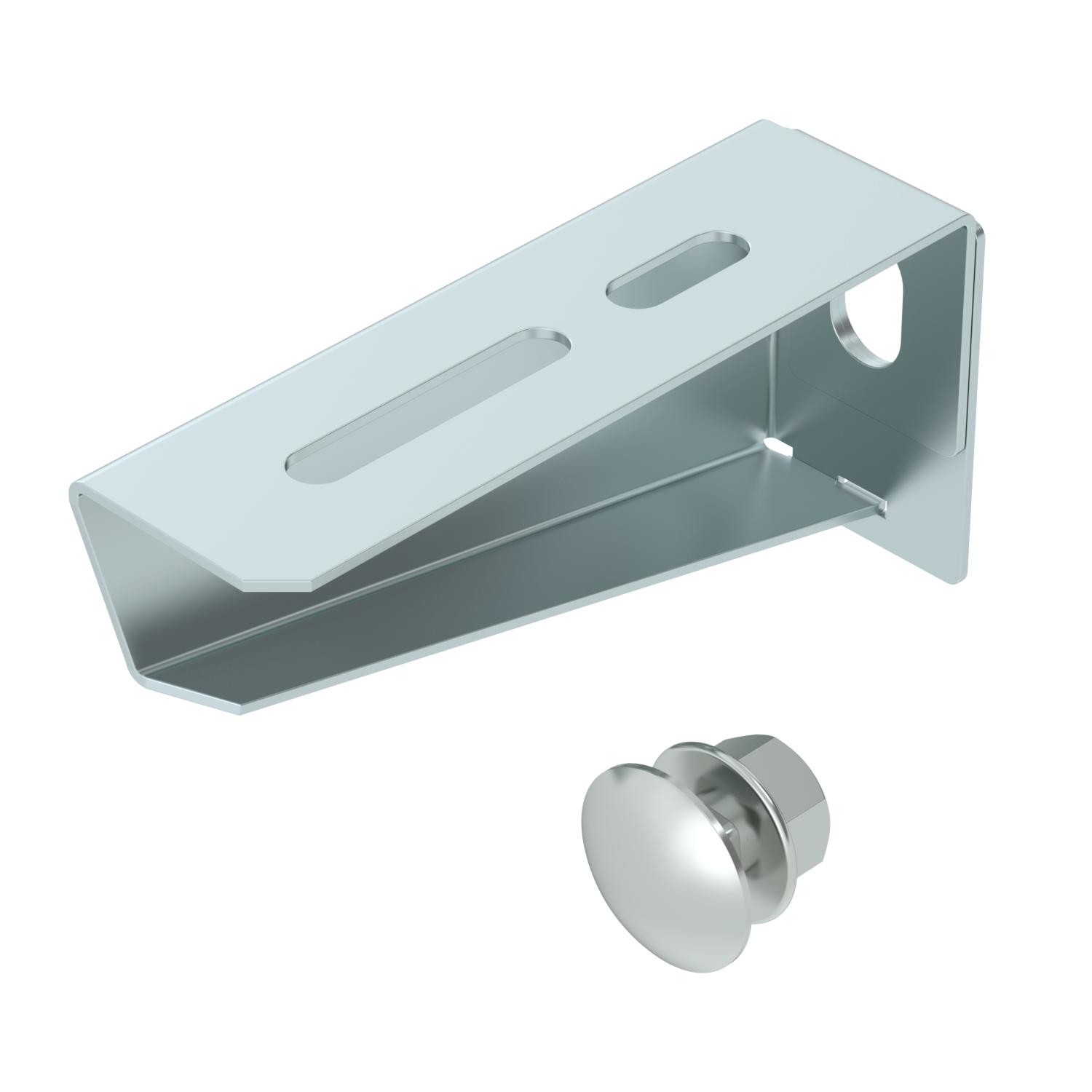

Wand- und Stielausleger MWA 12 FS
Art.Nr. 6424716 | EAN 4012196636853 | ELDAS-Nr. 127 081 909
- Produktbeschreibung
-
ProduktbeschreibungLeichter Wand- und Stielausleger in gefalteter Ausführung.
Inklusive Schraube M10x25 zur Befestigung an U-Stielen.
-
- Technische Daten
-
Technische Daten
Ausführung Wand- und Stielausleger Dimension B110mm F in kN 1,2 kN Farbe zink Funktionserhalt ja Lochdurchmesser 11 mm Oberfläche bandverzinkt Produktserie MWA-Serie ROHS Konform ja Rostfreier Stahl, gebeizt nein Werkstoff Stahl Winkelbereich max. 90 mm Winkelbereich min. 90 mm Abmessungen
Breite 110 mm Breite 4 in Höhe 53 mm Höhe 2,09 in Länge 32,5 mm Maß B 110 mm Maß A 32,5 mm Maß H 53 mm Maß W 110 mm CO2-Fußabdruck (Product Carbon Footprint)
CO2 Fußabdruck (GWP) Cradle-to-Gate 0,4573 kg CO2e / 1 Stück CO₂ Fußabdruck Wert (GWP) 0,4573 kg CO₂e Deklarierte Einheit Stück Ermittlungsdatum CO2 Wert 2025-05-14T00:00:00.000+0200 Menge der deklarierten Einheit 1 Technische Daten

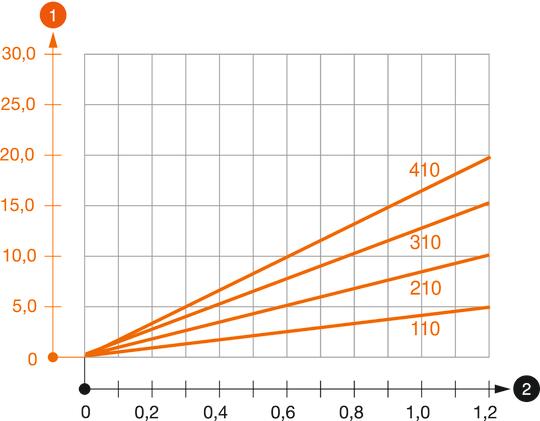

Belastungsdiagramm Ausleger Typ MWA 12
-
Durchbiegung der Auslegerspitze bei zulässiger Auslegerbelastung
-
Zulässige Auslegerbelastung in kN ohne Mannlast
-
Belastungskurve mit Auslegerlängen in mm
-
- Alle Typen
-
Alle Typen
-
Montagezubehör
Produkte Typ ELDAS-Nr. Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.

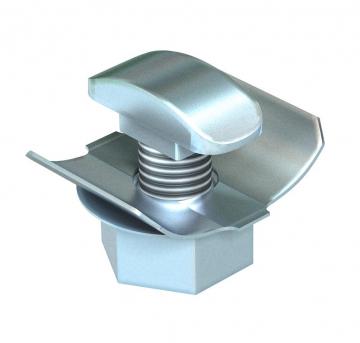

Schnellbefestigung
FCM F 127 090 109 6424548 50 Stück 112,78 CHF Preis / 100 Stück - Downloads
-
Datenblatt MWA 12 11S FS / 6424716 , 0.28MB , pdfLeitfaden Kabeltragsysteme , 2.34MB , pdfEU-Konformitätserklärung MWA 12 11S FS / 6424716 , 0.13MB , pdfUK-Konformitätserklärung MWA 12 11S FS / 6424716 , 0.09MB , pdfZeichengenehmigung VDE-Zeichengenehmigung Hängestiele und Ausleger , 0.12MB , pdfMontageanleitung Montageanleitung U-Stielsysteme , 1.88MB , pdf
