Wand- und Stielausleger AW 55 FT 210 | 5,5 | zink

Wand- und Stielausleger AW 55 FT

Art.Nr. 6418554 | EAN 4012196204731 | ELDAS-Nr. 127 080 219

Art.Nr. / Typ

Breite

F in kN	5,5 kN

Farbe	zink

Produktbeschreibung

Produktbeschreibung

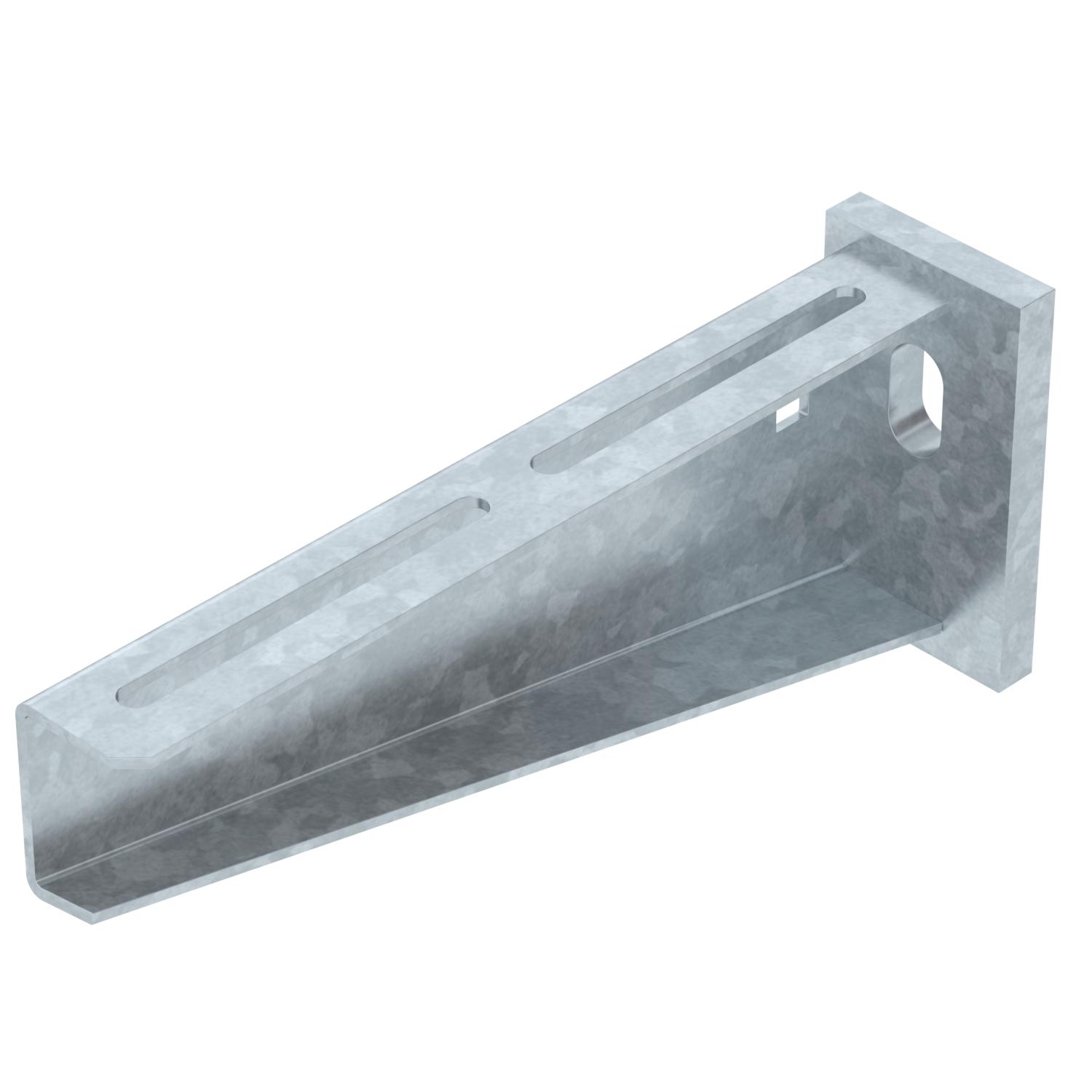

Schwerer Wand- und Stielausleger mit angeschweißter Kopfplatte.

Befestigung des Auslegers am U-Stiel ab der Breite 400 mm mit Sechskantschraube durch beide Holme des Stiels. Bitte dazu die passenden Distanzstücke einsetzen!

Technische Daten

Technische Daten

Ausführung	Wand- und Stielausleger
Dimension	B210mm
EPD-Artikel	ja
F in kN	5,5 kN
Farbe	zink
Funktionserhalt	ja
Lochdurchmesser	13,5 mm

Oberfläche	tauchfeuerverzinkt
Produktserie	AW 55-Serie
ROHS Konform	ja
Rostfreier Stahl, gebeizt	nein
Werkstoff	Stahl
Winkelbereich max.	90 mm
Winkelbereich min.	90 mm

Abmessungen

Breite	210 mm
Höhe	90 mm
Länge	50 mm

Maß B	210 mm
Maß A	50 mm
Maß H	90 mm

CO2-Fußabdruck (Product Carbon Footprint)

CO2 Fußabdruck (GWP) Cradle-to-Gate	1,8702 kg CO2e / 1 Stück
CO₂ Fußabdruck Wert (GWP)	1,8702 kg CO₂e
Deklarierte Einheit	Stück

Ermittlungsdatum CO2 Wert	2025-05-14T00:00:00.000+0200
Menge der deklarierten Einheit	1

Technische Daten

Belastungsdiagramm Ausleger Typ AW 55

Durchbiegung der Auslegerspitze bei zulässiger Auslegerbelastung
Zulässige Auslegerbelastung in kN ohne Mannlast
Belastungskurve mit Auslegerlängen in mm

Alle Typen

Alle Typen

Typ	Breite	F in kN	Farbe	ELDAS-Nr.	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
AW 55 21 FT	210 mm	5,5 kN	zink	127 080 219	6418554	Stück	1 Stück	38,47 CHF Preis / 1 Stück
AW 55 31 FT	310 mm	5,5 kN	zink	127 080 229	6418570	Stück	1 Stück	46,77 CHF Preis / 1 Stück
AW 55 41 FT	410 mm	5,5 kN	zink	127 080 249	6418597	Stück	1 Stück	56,96 CHF Preis / 1 Stück
AW 55 51 FT	510 mm	5,5 kN	zink	-----	6418619	Stück	1 Stück	68,35 CHF Preis / 1 Stück
AW 55 56 FT	560 mm	5,5 kN	zink	-----	6418627	Stück	1 Stück	73,91 CHF Preis / 1 Stück
AW 55 61 FT	610 mm	5,5 kN	zink	-----	6418635	Stück	1 Stück	74,79 CHF Preis / 1 Stück
AW 55 71 FT	710 mm	5,5 kN	zink	-----	6418651	Stück	1 Stück	93,18 CHF Preis / 1 Stück
AW 55 81 FT	810 mm	5,5 kN	zink	-----	6418686	Stück	1 Stück	101,41 CHF Preis / 1 Stück
AW 55 91 FT	910 mm	5,5 kN	zink	-----	6418708	Stück	1 Stück	113,59 CHF Preis / 1 Stück
AW 55 101 FT	1010 mm	5,5 kN	zink	-----	6418724	Stück	1 Stück	184,79 CHF Preis / 1 Stück
