Wand- und Stielausleger AW 55 FT 910 | 5,5 | zink

Wand- und Stielausleger AW 55 FT

Art.Nr. 6418708 | EAN 4012196205219

Art.Nr. / Typ

Breite

F in kN	5,5 kN

Farbe	zink

Produktbeschreibung

Produktbeschreibung

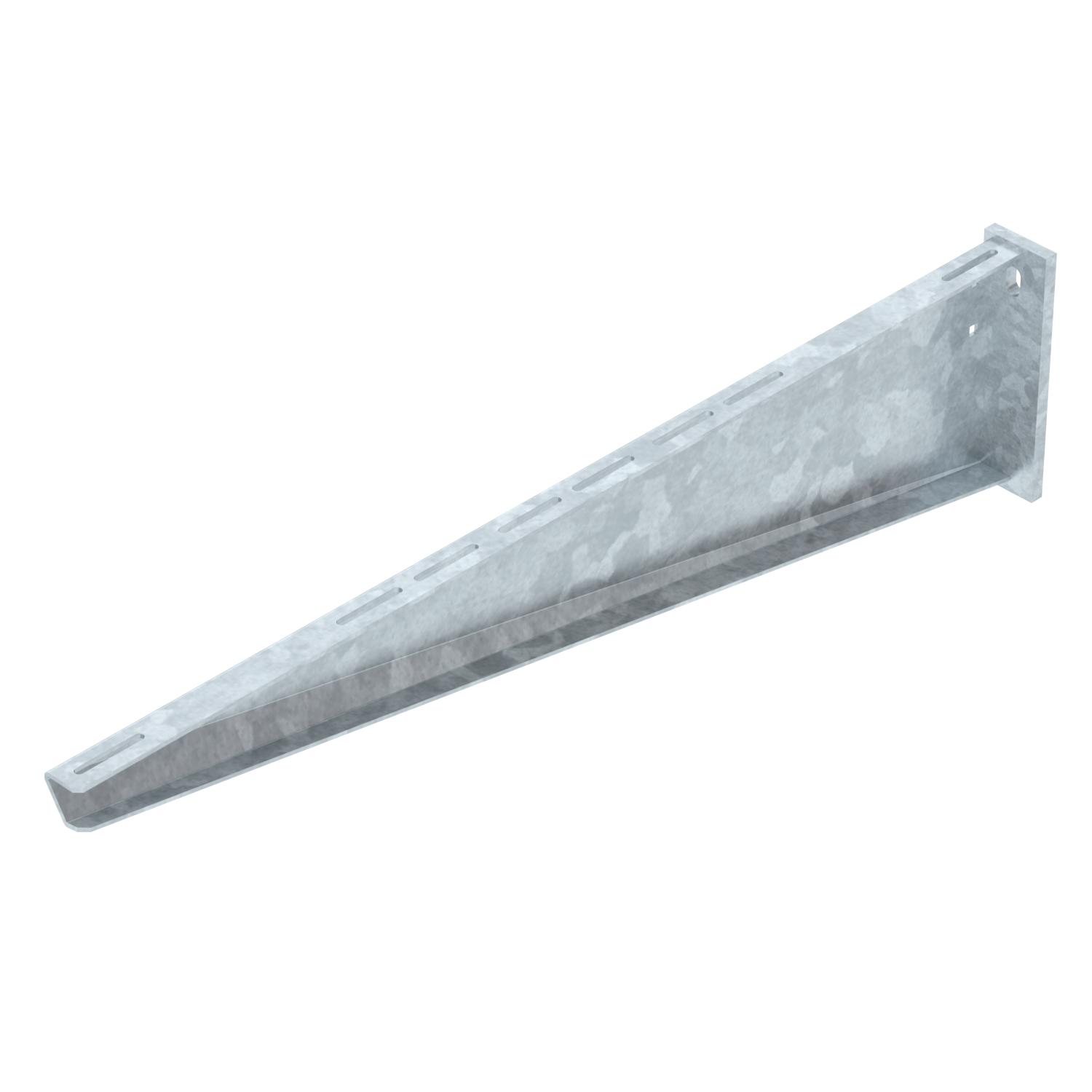

Schwerer Wand- und Stielausleger mit angeschweißter Kopfplatte.

Befestigung des Auslegers am U-Stiel ab der Breite 400 mm mit Sechskantschraube durch beide Holme des Stiels. Bitte dazu die passenden Distanzstücke einsetzen!

Technische Daten

Technische Daten

Ausführung	Wand- und Stielausleger
Breite	910 mm
CO2 Fußabdruck (GWP) Cradle-to-Gate	12,8277 kg CO2e / 1 Stück
Dimension	B910mm
F in kN	5,5 kN
Farbe	zink
Funktionserhalt	nein
Höhe	215 mm
Länge	60 mm

Lochdurchmesser	13,5 mm

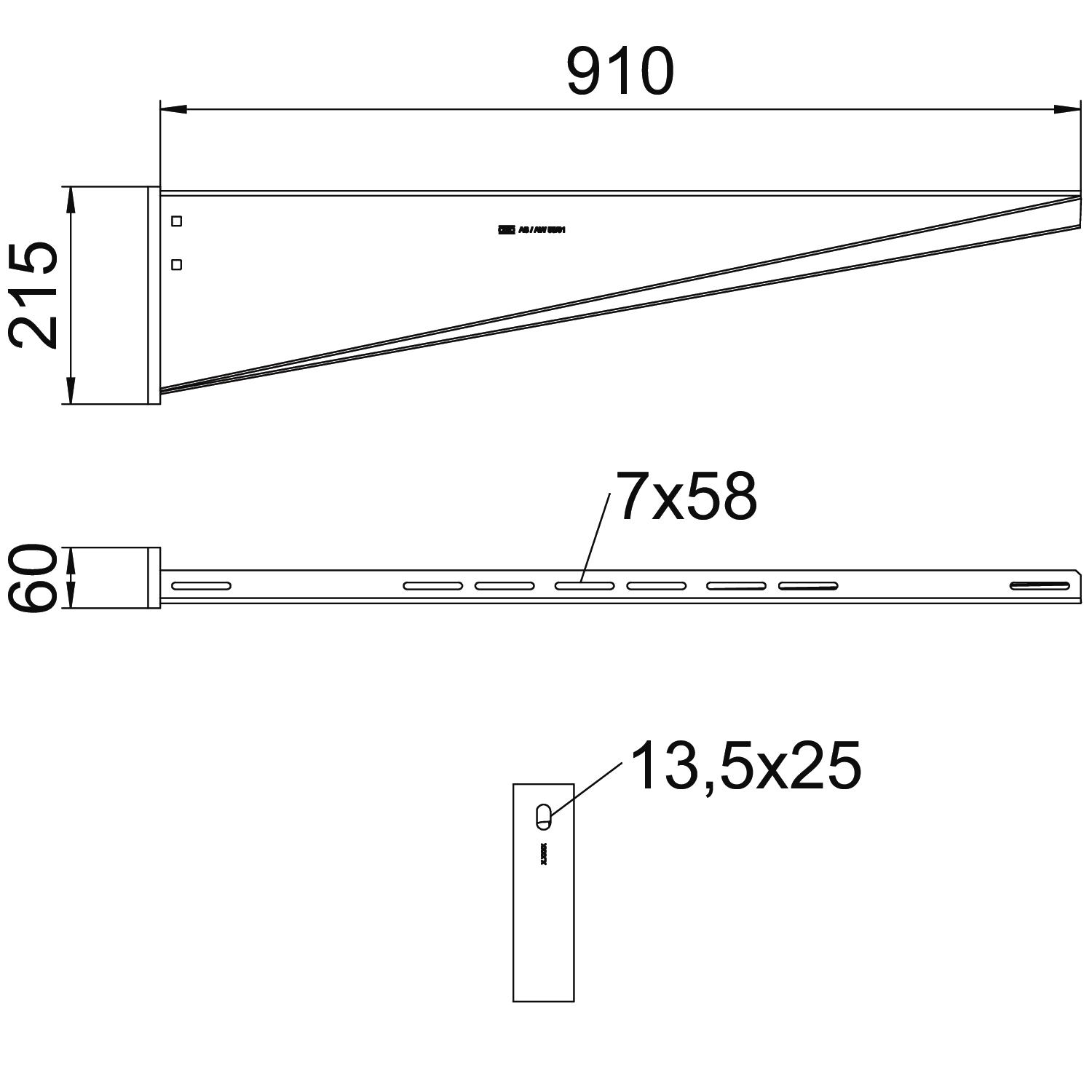

Maß B	910 mm
Maß A	60 mm
Maß H	215 mm
Oberfläche	tauchfeuerverzinkt
Rostfreier Stahl, gebeizt	nein
Werkstoff	Stahl
Winkelbereich max.	90 mm
Winkelbereich min.	90 mm

Technische Daten

Belastungsdiagramm Ausleger Typ AW 55

Durchbiegung der Auslegerspitze bei zulässiger Auslegerbelastung
Zulässige Auslegerbelastung in kN ohne Mannlast
Belastungskurve mit Auslegerlängen in mm

Alle Typen

Alle Typen

Typ	Breite	F in kN	Farbe	ELDAS-Nr.	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
AW 55 21 FT	210 mm	5,5 kN	zink	127 080 219	6418554	Stück	1 Stück	37,77 CHF Preis / 1 Stück
AW 55 31 FT	310 mm	5,5 kN	zink	127 080 229	6418570	Stück	1 Stück	45,92 CHF Preis / 1 Stück
AW 55 41 FT	410 mm	5,5 kN	zink	127 080 249	6418597	Stück	1 Stück	55,93 CHF Preis / 1 Stück
AW 55 51 FT	510 mm	5,5 kN	zink	-----	6418619	Stück	1 Stück	67,11 CHF Preis / 1 Stück
AW 55 56 FT	560 mm	5,5 kN	zink	-----	6418627	Stück	1 Stück	72,57 CHF Preis / 1 Stück
AW 55 61 FT	610 mm	5,5 kN	zink	-----	6418635	Stück	1 Stück	73,43 CHF Preis / 1 Stück
AW 55 71 FT	710 mm	5,5 kN	zink	-----	6418651	Stück	1 Stück	91,49 CHF Preis / 1 Stück
AW 55 81 FT	810 mm	5,5 kN	zink	-----	6418686	Stück	1 Stück	99,57 CHF Preis / 1 Stück
AW 55 91 FT	910 mm	5,5 kN	zink	-----	6418708	Stück	1 Stück	111,53 CHF Preis / 1 Stück
AW 55 101 FT	1010 mm	5,5 kN	zink	-----	6418724	Stück	1 Stück	181,43 CHF Preis / 1 Stück
