Mensola parete e profilato AW 55 FT 210 | 5,5 | zinco

Mensola parete e profilato AW 55 FT

N. art. 6418554 | EAN 4012196204731 | ELDAS-No. 127 080 219

N. art. / Tipo

Larghezza

F in kN	5,5 kN

Colore	zinco

Descrizione del prodotto

Descrizione del prodotto

Mensola pesante a parete e a profilato piastra di supporto saldata.

Fissaggio della mensola al profilato a U a partire dalla larghezza di 400 mm con vite a testa esagonale attraverso entrambi i longheroni del profilato. Si prega di impiegare i distanziatori adatti allo scopo.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Area ad angolo max	90 mm
Area ad angolo min.	90 mm
Articolo EPD	sì
Colore	zinco
Conformità ROHS	sì
Diametro foro	13,5 mm

Dimensionee	B210mm
F in kN	5,5 kN
Mantenimento funzionale	sì
Materiale	Acciaio
Serie di prodotti	Serie AW 55
Superficie	zincato a caldo per immersione
Versione	Mensola parete e profilato

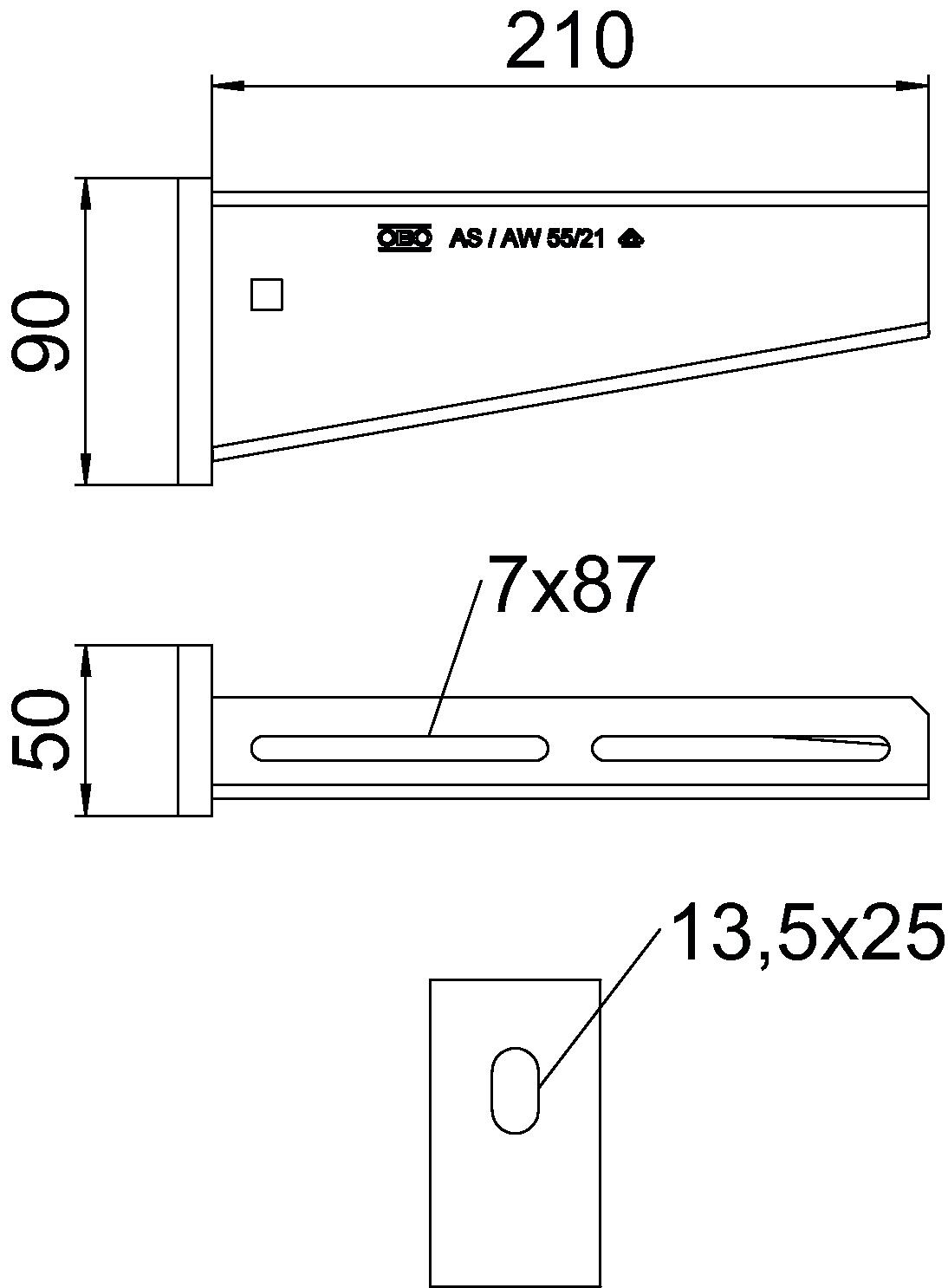

Misure

Altezza	90 mm
Dimensione A	50 mm
Dimensione B	210 mm

Dimensione H	90 mm
Larghezza	210 mm
Lughezza.	50 mm

Impronta di CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	1,8702 kg CO₂e
Data di rilevazione valore CO2	2025-05-14T00:00:00.000+0200
Declared Unit	Pezzo

Declared Unit Quantity	1
Impronta CO2 (GWP) dalla culla al cancello	1,8702 kg CO2e / 1 Pezzo

Dati tecnici

Schema di sollecitazione mensola tipo AW 55

Flessione dell'estremità della mensola con carico mensola ammissibile.
Carico mensola ammissibile in kN senza peso operatore
Curva di carico con sbraccio in mm

Tutti i tipi

Tutti i tipi

Tipo	Larghezza	F in kN	Colore	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
AW 55 21 FT	210 mm	5,5 kN	zinco	127 080 219	6418554	pz	1 pz	38,47 CHF Prezzo / 1 pz
AW 55 31 FT	310 mm	5,5 kN	zinco	127 080 229	6418570	pz	1 pz	46,77 CHF Prezzo / 1 pz
AW 55 41 FT	410 mm	5,5 kN	zinco	127 080 249	6418597	pz	1 pz	56,96 CHF Prezzo / 1 pz
AW 55 51 FT	510 mm	5,5 kN	zinco	-----	6418619	pz	1 pz	68,35 CHF Prezzo / 1 pz
AW 55 56 FT	560 mm	5,5 kN	zinco	-----	6418627	pz	1 pz	73,91 CHF Prezzo / 1 pz
AW 55 61 FT	610 mm	5,5 kN	zinco	-----	6418635	pz	1 pz	74,79 CHF Prezzo / 1 pz
AW 55 71 FT	710 mm	5,5 kN	zinco	-----	6418651	pz	1 pz	93,18 CHF Prezzo / 1 pz
AW 55 81 FT	810 mm	5,5 kN	zinco	-----	6418686	pz	1 pz	101,41 CHF Prezzo / 1 pz
AW 55 91 FT	910 mm	5,5 kN	zinco	-----	6418708	pz	1 pz	113,59 CHF Prezzo / 1 pz
AW 55 101 FT	1010 mm	5,5 kN	zinco	-----	6418724	pz	1 pz	184,79 CHF Prezzo / 1 pz
