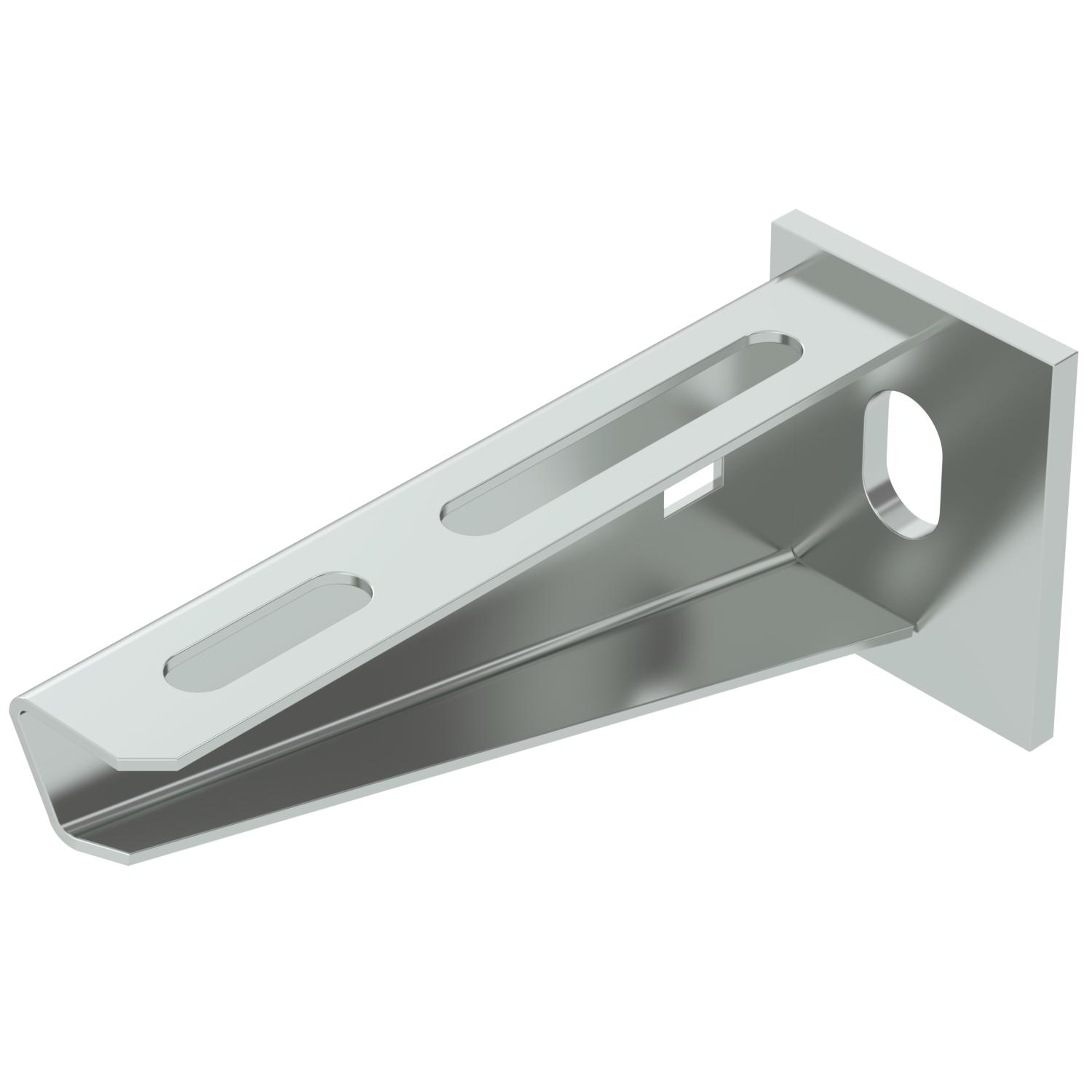

Wand- und Stielausleger AW 15 G
Art.Nr. 6421280 | EAN 4012196114139 | ELDAS-Nr. 127 085 109
- Produktbeschreibung
-
ProduktbeschreibungLeichter Wand- und Stielausleger mit angeschweißter Kopfplatte.
Bei der Montage der Auslegers an U-Stielen wird bis zur Breite von 400 mm zur Befestigung des Stielauslegers, je nach Profil eine Flachrundschraube oder eine Sechskantschraube eingesetzt. Ab der Auslegerbreite 500 mm wird der Ausleger mit Sechskantschrauben durch beide Holme des U-Stiels befestigt. Dazu sind die je nach Profil passenden Distanzstücke einzusetzen!
-
- Technische Daten
-
Technische Daten
Ausführung Wand- und Stielausleger Dimension B110mm F in kN 1,5 kN Farbe zink Funktionserhalt nein Lochdurchmesser 11 mm Oberfläche galvanisch verzinkt Rostfreier Stahl, gebeizt nein Werkstoff Stahl Winkelbereich max. 90 mm Winkelbereich min. 90 mm Abmessungen
Breite 110 mm Höhe 50 mm Länge 40 mm Maß B 110 mm Maß A 40 mm Maß H 50 mm CO2-Fußabdruck (Product Carbon Footprint)
CO2 Fußabdruck (GWP) Cradle-to-Gate 0,2696 kg CO2e / 1 Stück CO₂ Fußabdruck Wert (GWP) 0,2696 kg CO₂e Deklarierte Einheit (LCA) Stück Ermittlungsdatum CO2 Wert 2025-05-21T00:00:00.000+0200 Menge der deklarierten Einheit (LCA) 1 Technische Daten
Belastungsdiagramm Ausleger Typ AW 15
- Alle Typen
-
Alle Typen
-
Montagezubehör
Produkte Typ ELDAS-Nr. Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
Flachrundschraube mit Kombimutter F
FRSB 6x12 F 127 090 009 6406122 100 Stück 36,78 CHF Preis / 100 Stück - Downloads
-
Datenblatt AW 15 11 G / 6421280 , 0.20MB , pdfLeitfaden Kabeltragsysteme , 2.34MB , pdfEU-Konformitätserklärung AW 15 11 G / 6421280 , 0.13MB , pdfUK-Konformitätserklärung AW 15 11 G / 6421280 , 0.09MB , pdf
