Wand- und Stielausleger AW 15 G
Art.Nr. 6421290 | EAN 4012196114436 | ELDAS-Nr. 127 085 159
- Produktbeschreibung
-

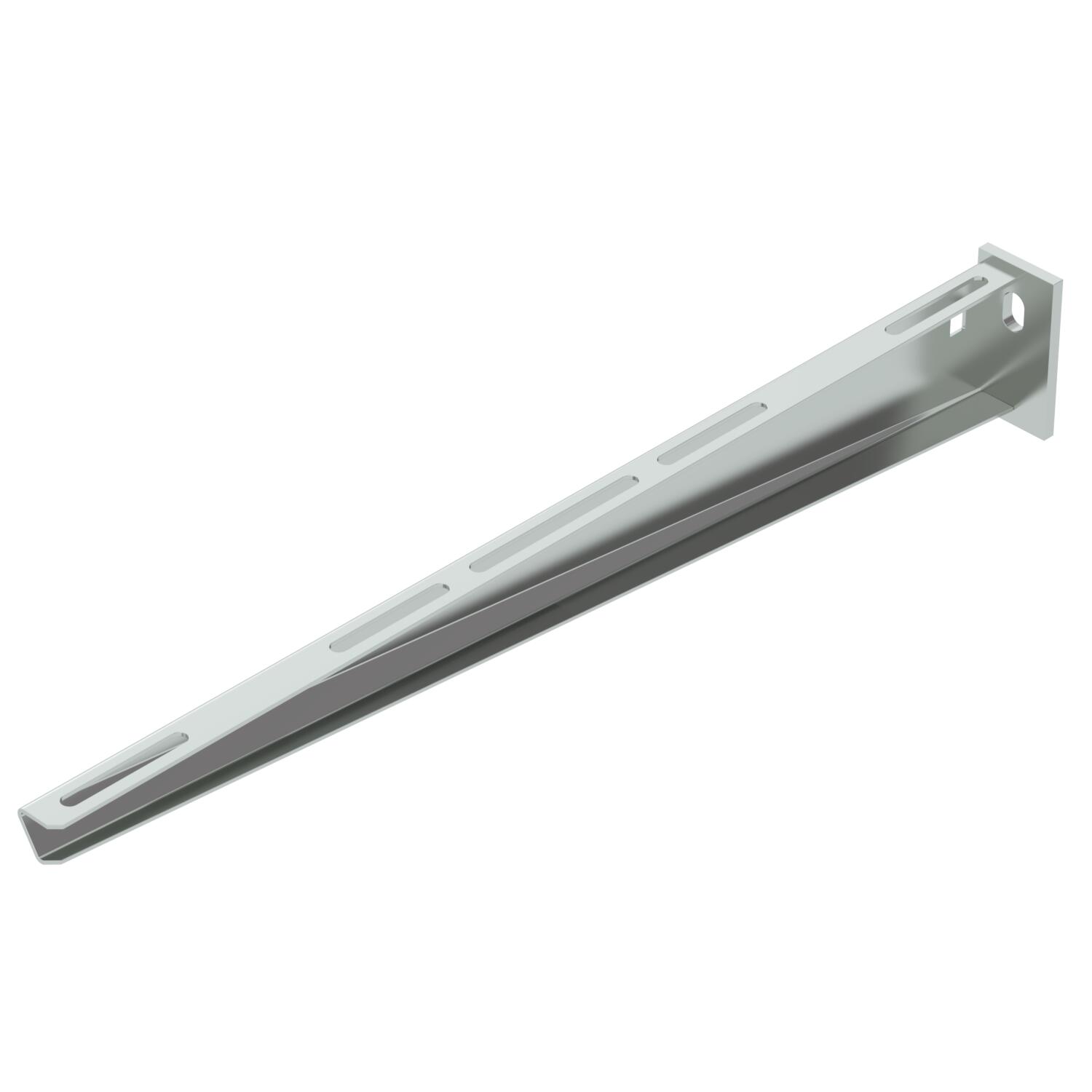

ProduktbeschreibungLeichter Wand- und Stielausleger mit angeschweißter Kopfplatte.
Bei der Montage der Auslegers an U-Stielen wird bis zur Breite von 400 mm zur Befestigung des Stielauslegers, je nach Profil eine Flachrundschraube oder eine Sechskantschraube eingesetzt. Ab der Auslegerbreite 500 mm wird der Ausleger mit Sechskantschrauben durch beide Holme des U-Stiels befestigt. Dazu sind die je nach Profil passenden Distanzstücke einzusetzen!
-
- Technische Daten
-
Technische Daten

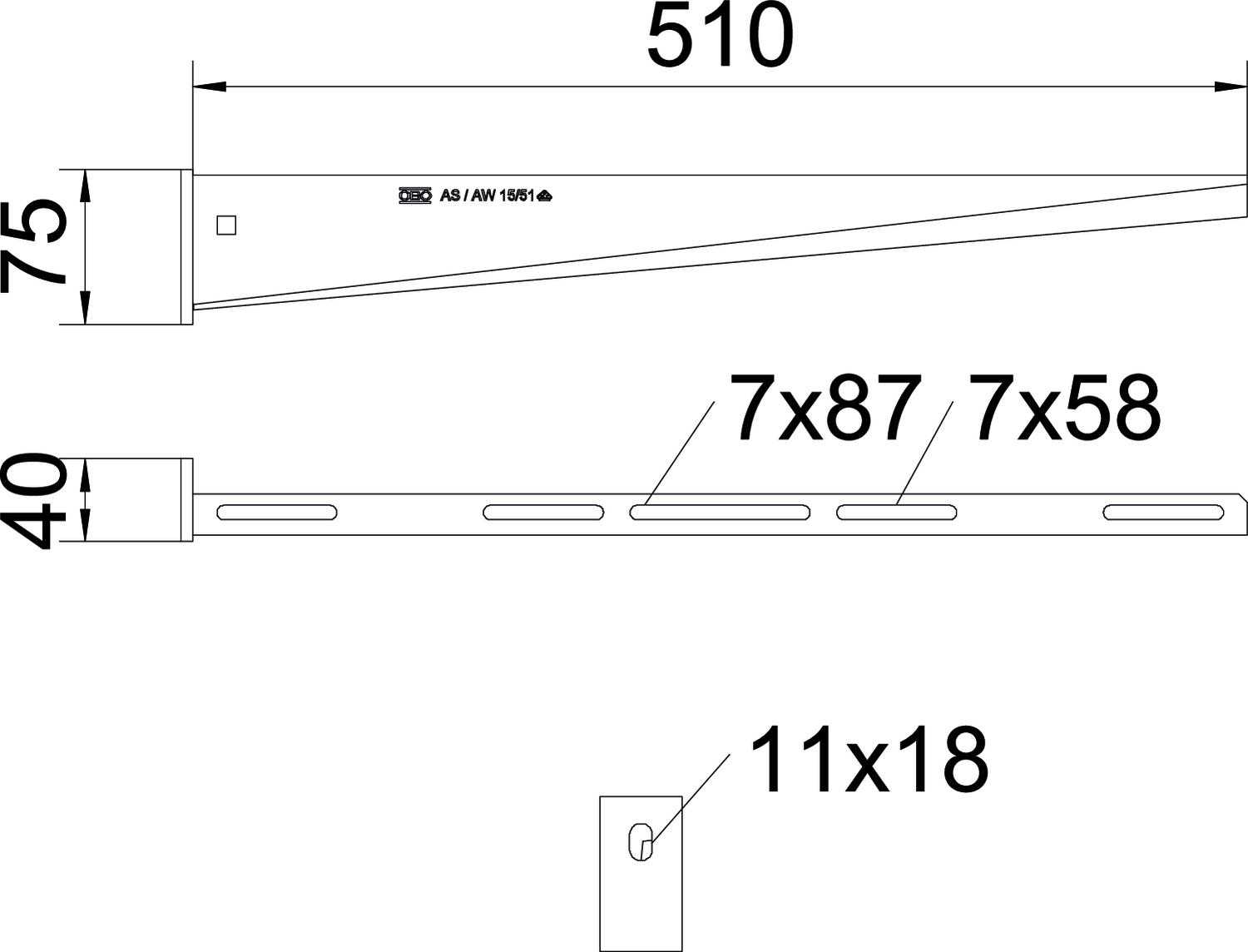

Ausführung Wand- und Stielausleger Dimension B510mm F in kN 1,5 kN Farbe zink Funktionserhalt nein Lochdurchmesser 11 mm Oberfläche galvanisch verzinkt Rostfreier Stahl, gebeizt nein Werkstoff Stahl Winkelbereich max. 90 mm Winkelbereich min. 90 mm Abmessungen
Breite 510 mm Höhe 75 mm Länge 40 mm Maß B 510 mm Maß A 40 mm Maß H 75 mm CO2-Fußabdruck (Product Carbon Footprint)
CO2 Fußabdruck (GWP) Cradle-to-Gate 1,4805 kg CO2e / 1 Stück CO₂ Fußabdruck Wert (GWP) 1,4805 kg CO₂e Deklarierte Einheit (LCA) Stück Ermittlungsdatum CO2 Wert 2025-05-21T00:00:00.000+0200 Menge der deklarierten Einheit (LCA) 1 Technische Daten
Belastungsdiagramm Ausleger Typ AW 15
- Alle Typen
-
Alle Typen
-
Montagezubehör
Produkte Typ ELDAS-Nr. Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
Flachrundschraube mit Kombimutter F
FRSB 6x12 F 127 090 009 6406122 100 Stück 36,78 CHF Preis / 100 Stück - Downloads
-
Datenblatt AW 15 51 G / 6421290 , 0.27MB , pdfLeitfaden Kabeltragsysteme , 2.34MB , pdfEU-Konformitätserklärung AW 15 51 G / 6421290 , 0.13MB , pdfUK-Konformitätserklärung AW 15 51 G / 6421290 , 0.09MB , pdf
