Wand- und Stielausleger AW 15 G
Art.Nr. 6421288 | EAN 4012196114375 | ELDAS-Nr. 127 085 149
- Produktbeschreibung
-

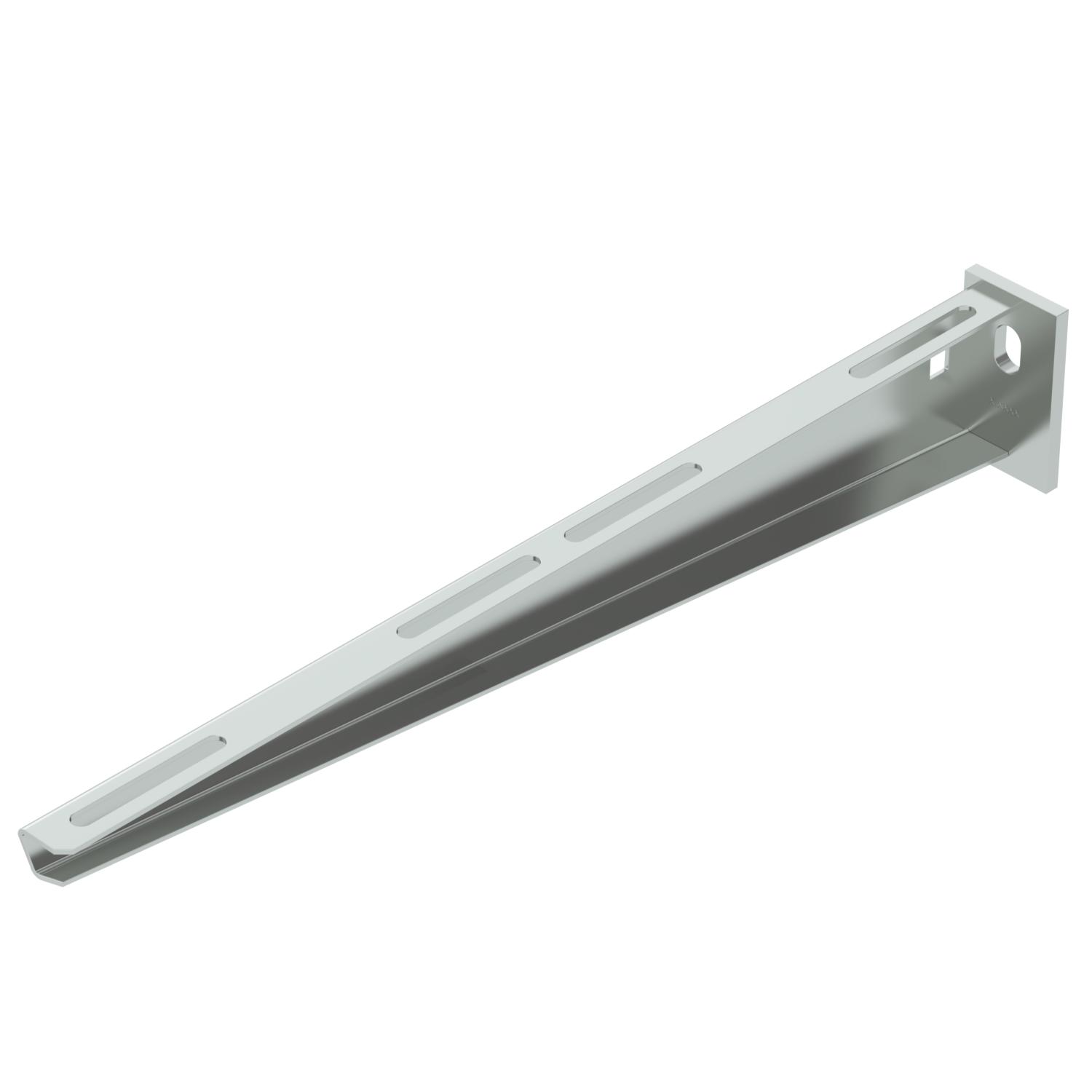

ProduktbeschreibungLeichter Wand- und Stielausleger mit angeschweißter Kopfplatte.
Bei der Montage der Auslegers an U-Stielen wird bis zur Breite von 400 mm zur Befestigung des Stielauslegers, je nach Profil eine Flachrundschraube oder eine Sechskantschraube eingesetzt. Ab der Auslegerbreite 500 mm wird der Ausleger mit Sechskantschrauben durch beide Holme des U-Stiels befestigt. Dazu sind die je nach Profil passenden Distanzstücke einzusetzen!
-
- Technische Daten
-
Technische Daten

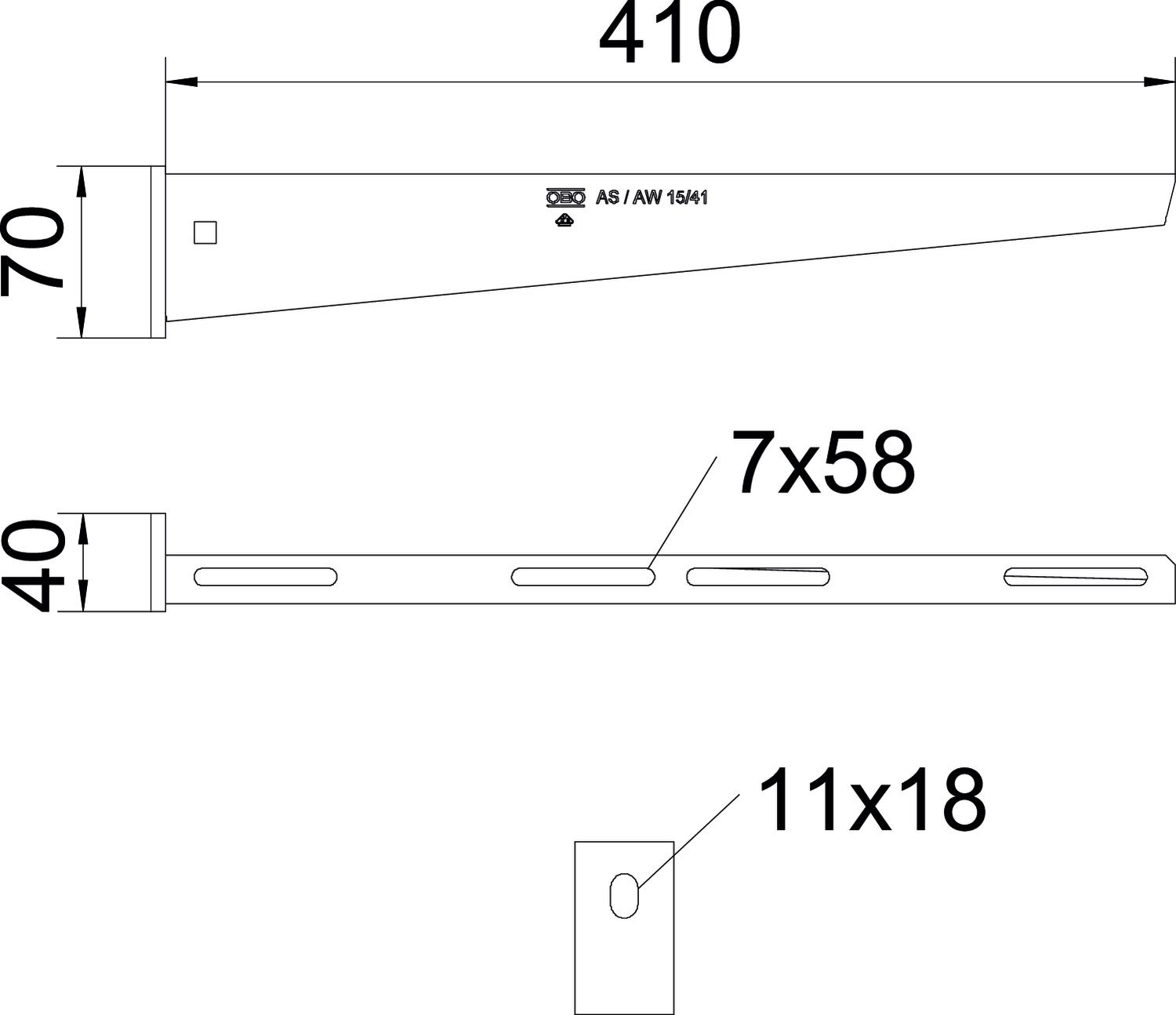

Ausführung Wand- und Stielausleger Breite 410 mm CO2 Fußabdruck (GWP) Cradle-to-Gate 1,0388 kg CO2e / 1 Stück Dimension B410mm F in kN 1,5 kN Farbe zink Funktionserhalt nein Höhe 70 mm Länge 40 mm Lochdurchmesser 11 mm Maß B 410 mm Maß A 40 mm Maß H 70 mm Oberfläche galvanisch verzinkt Rostfreier Stahl, gebeizt nein Werkstoff Stahl Winkelbereich max. 90 mm Winkelbereich min. 90 mm Technische Daten
Belastungsdiagramm Ausleger Typ AW 15
-
Durchbiegung der Auslegerspitze bei zulässiger Auslegerbelastung
-
Zulässige Auslegerbelastung in kN ohne Mannlast
-
Belastungskurve mit Auslegerlängen in mm
-
- Alle Typen
-
Alle Typen
-
Montagezubehör
Produkte Typ ELDAS-Nr. Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
Flachrundschraube mit Kombimutter F
FRSB 6x12 F 127 090 009 6406122 100 Stück 36,11 CHF Preis / 100 Stück - Downloads
-
Datenblatt AW 15 41 G / 6421288 , 0.29MB , pdfLeitfaden Kabeltragsysteme , 2.34MB , pdfKatalog Kabeltragsysteme , 40.51MB , pdfEU-Konformitätserklärung AW 15 41 G / 6421288 , 0.13MB , pdfUK-Konformitätserklärung AW 15 41 G / 6421288 , 0.09MB , pdf
