Mensola a parete e a profilato AW 15 G
N. art. 6421280 | EAN 4012196114139 | ELDAS-No. 127 085 109
- Descrizione del prodotto
-
Descrizione del prodottoMensola a parete e a profilato leggera con piastra saldata.
-
- Dati tecnici
-
Dati tecnici

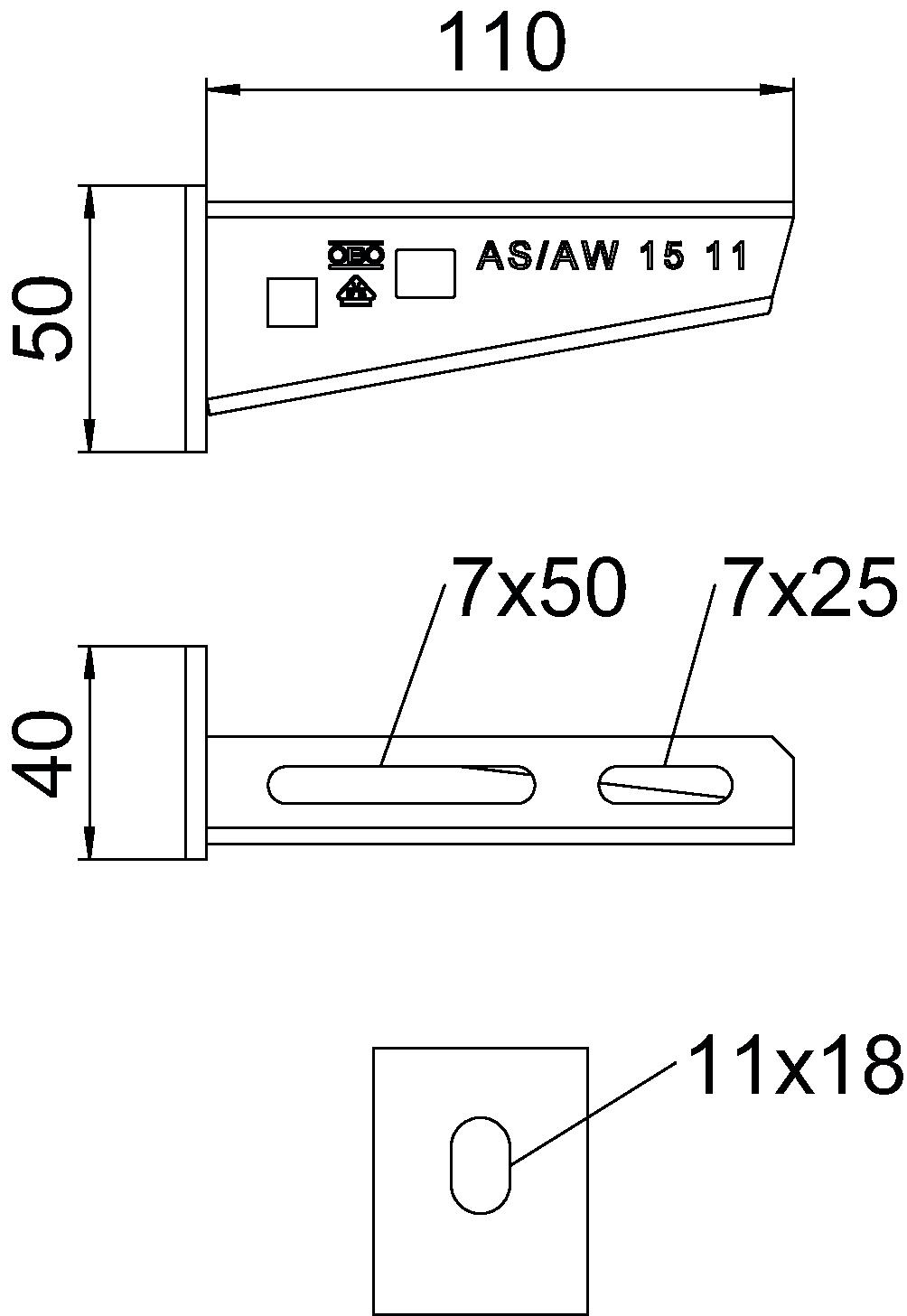

Acciaio inossidabile, decapato no Altezza 50 mm Area ad angolo max 90 mm Area ad angolo min. 90 mm Colore zinco Diametro foro 11 mm Dimensione A 40 mm Dimensione B 110 mm Dimensione H 50 mm Dimensionee B110mm F in kN 1,5 kN Impronta CO2 (GWP) dalla culla al cancello 0,2667 kg CO₂e / 1 Pezzo Larghezza 110 mm Lughezza. 40 mm Mantenimento funzionale no Materiale Acciaio Superficie zincato galvanicamente Versione Mensola parete e profilato Dati tecnici
Schema di sollecitazione mensola tipo AW 15
-
Flessione dell'estremità della mensola con carico mensola ammissibile.
-
Carico mensola ammissibile in kN senza peso operatore
-
Curva di carico con sbraccio in mm
-
- Tutti i tipi
-
Tutti i tipi
-
Accessori di montaggio
Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
Vite a testa tonda con dado flangiato, F
FRSB 6x12 F 127 090 009 6406122 100 pz 36,11 CHF Prezzo / 100 pz - Download
-
