Wand- und Stielausleger AW 15 FT 610 | 1,5 | zink

Wand- und Stielausleger AW 15 FT

Art.Nr. 6420826 | EAN 4012196207497 | ELDAS-Nr. 127 080 669

Art.Nr. / Typ

Breite

F in kN	1,5 kN

Farbe	zink

Produktbeschreibung

Produktbeschreibung

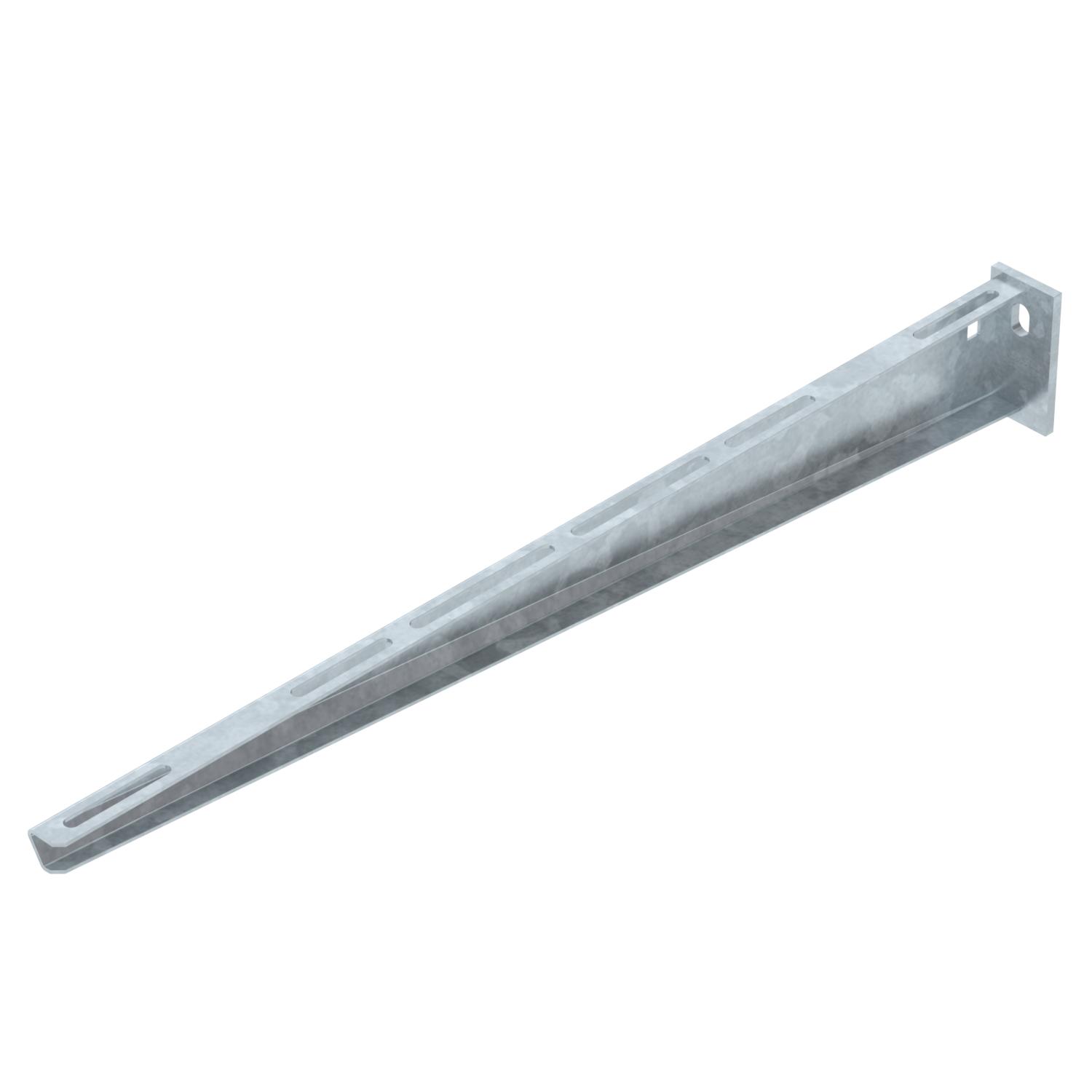

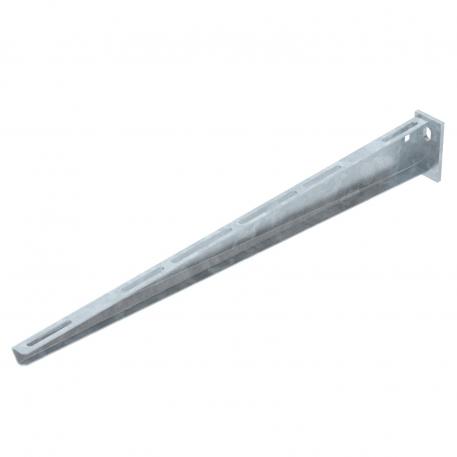

Leichter Wand- und Stielausleger mit angeschweißter Kopfplatte.

Befestigung des Auslegers am U-Stiel ab der Breite 400 mm mit Sechskantschraube durch beide Holme des Stiels. Bitte dazu die passenden Distanzstücke einsetzen!

Technische Daten

Technische Daten

Ausführung	Wand- und Stielausleger
Dimension	B610mm
EPD-Artikel	ja
F in kN	1,5 kN
Farbe	zink
Funktionserhalt	nein
Lochdurchmesser	11 mm

Oberfläche	tauchfeuerverzinkt
Produktserie	AW 15-Serie
ROHS Konform	ja
Rostfreier Stahl, gebeizt	nein
Werkstoff	Stahl
Winkelbereich max.	90 mm
Winkelbereich min.	90 mm

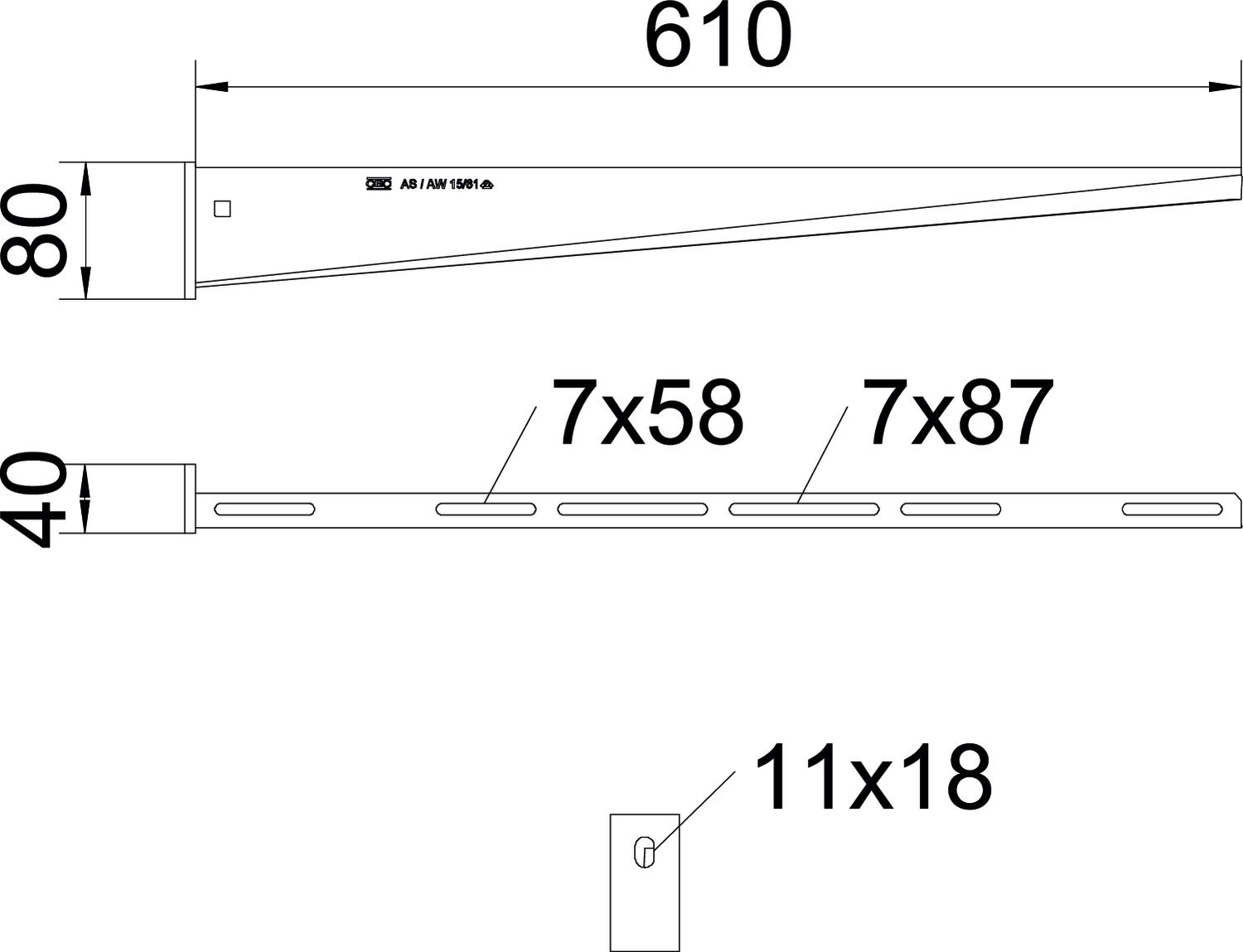

Abmessungen

Breite	24 in
Breite	610 mm
Höhe	80 mm
Höhe	3,15 in
Länge	40 mm

Maß B	610 mm
Maß A	40 mm
Maß H	80 mm
Maß W	610 mm

CO2-Fußabdruck (Product Carbon Footprint)

CO2 Fußabdruck (GWP) Cradle-to-Gate	1,9713 kg CO2e / 1 Stück
CO₂ Fußabdruck Wert (GWP)	1,9713 kg CO₂e
Deklarierte Einheit	Stück

Ermittlungsdatum CO2 Wert	2025-05-14T00:00:00.000+0200
Menge der deklarierten Einheit	1

Technische Daten

Belastungsdiagramm Ausleger Typ AW 15

Durchbiegung der Auslegerspitze bei zulässiger Auslegerbelastung
Zulässige Auslegerbelastung in kN ohne Mannlast
Belastungskurve mit Auslegerlängen in mm

Alle Typen

Alle Typen

Typ	Breite	F in kN	Farbe	ELDAS-Nr.	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
AW 15 11 FT	110 mm	1,5 kN	zink	127 080 609	6420656	Stück	1 Stück	9,52 CHF Preis / 1 Stück
AW 15 16 FT	160 mm	1,5 kN	zink	127 080 619	6420664	Stück	1 Stück	11,14 CHF Preis / 1 Stück
AW 15 21 FT	210 mm	1,5 kN	zink	127 080 629	6420680	Stück	1 Stück	12,01 CHF Preis / 1 Stück
AW 15 31 FT	310 mm	1,5 kN	zink	127 080 639	6420710	Stück	1 Stück	13,81 CHF Preis / 1 Stück
AW 15 41 FT	410 mm	1,5 kN	zink	127 080 649	6420745	Stück	1 Stück	21,87 CHF Preis / 1 Stück
AW 15 51 FT	510 mm	1,5 kN	zink	127 080 659	6420788	Stück	1 Stück	28,38 CHF Preis / 1 Stück
AW 15 56 FT	560 mm	1,5 kN	zink	-----	6420796	Stück	1 Stück	30,93 CHF Preis / 1 Stück
AW 15 61 FT	610 mm	1,5 kN	zink	127 080 669	6420826	Stück	1 Stück	31,91 CHF Preis / 1 Stück
