Wand- und Stielausleger AW 15 FT
Art.Nr. 6420745 | EAN 4012196207312 | ELDAS-Nr. 127 080 649
- Produktbeschreibung
-

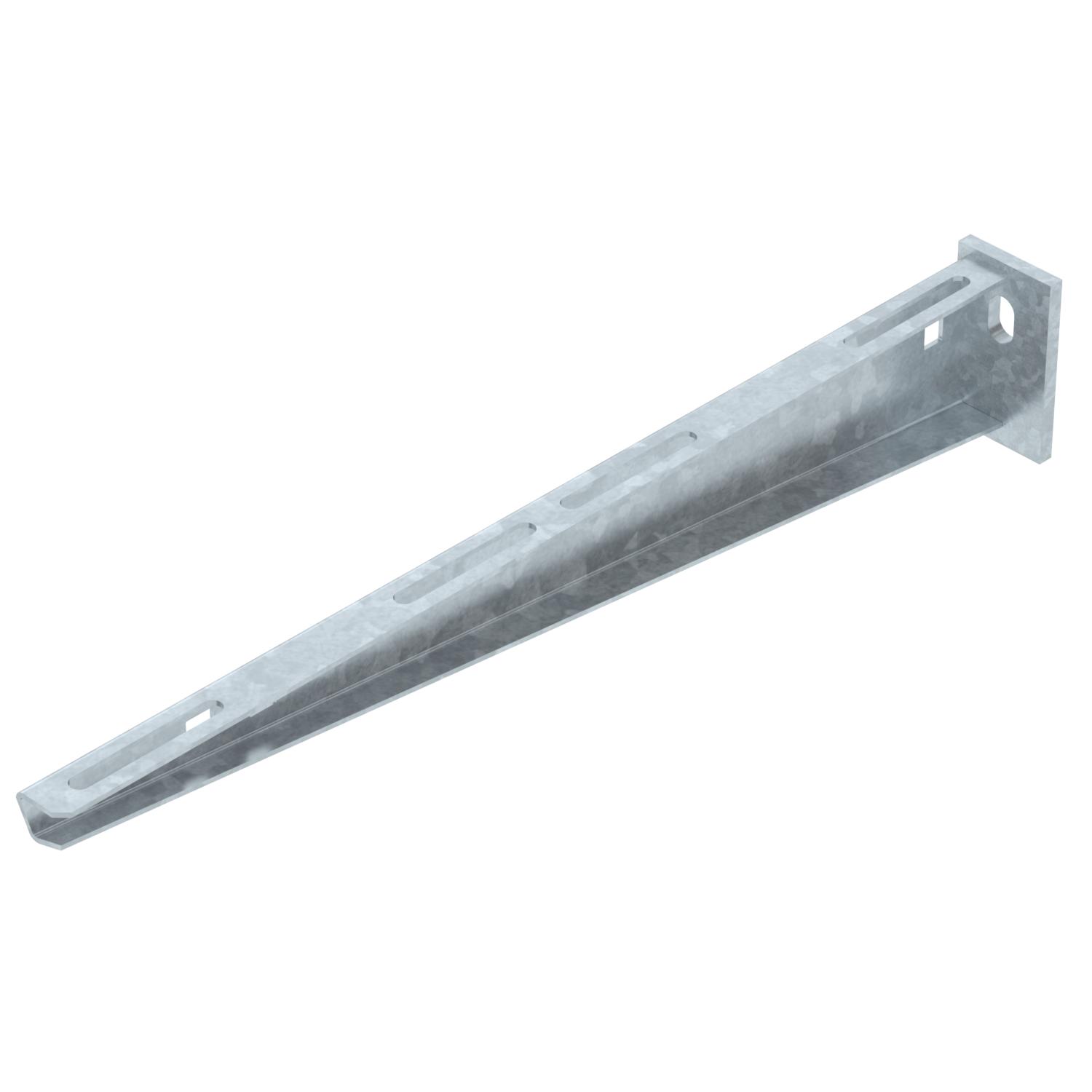

ProduktbeschreibungLeichter Wand- und Stielausleger mit angeschweißter Kopfplatte.
Befestigung des Auslegers am U-Stiel ab der Breite 400 mm mit Sechskantschraube durch beide Holme des Stiels. Bitte dazu die passenden Distanzstücke einsetzen!
-
- Technische Daten
-
Technische Daten
Ausführung Wand- und Stielausleger Dimension B410mm EPD-Artikel ja F in kN 1,5 kN Farbe zink Funktionserhalt ja Lochdurchmesser 11 mm Oberfläche tauchfeuerverzinkt Rostfreier Stahl, gebeizt nein Werkstoff Stahl Winkelbereich max. 90 mm Winkelbereich min. 90 mm Abmessungen

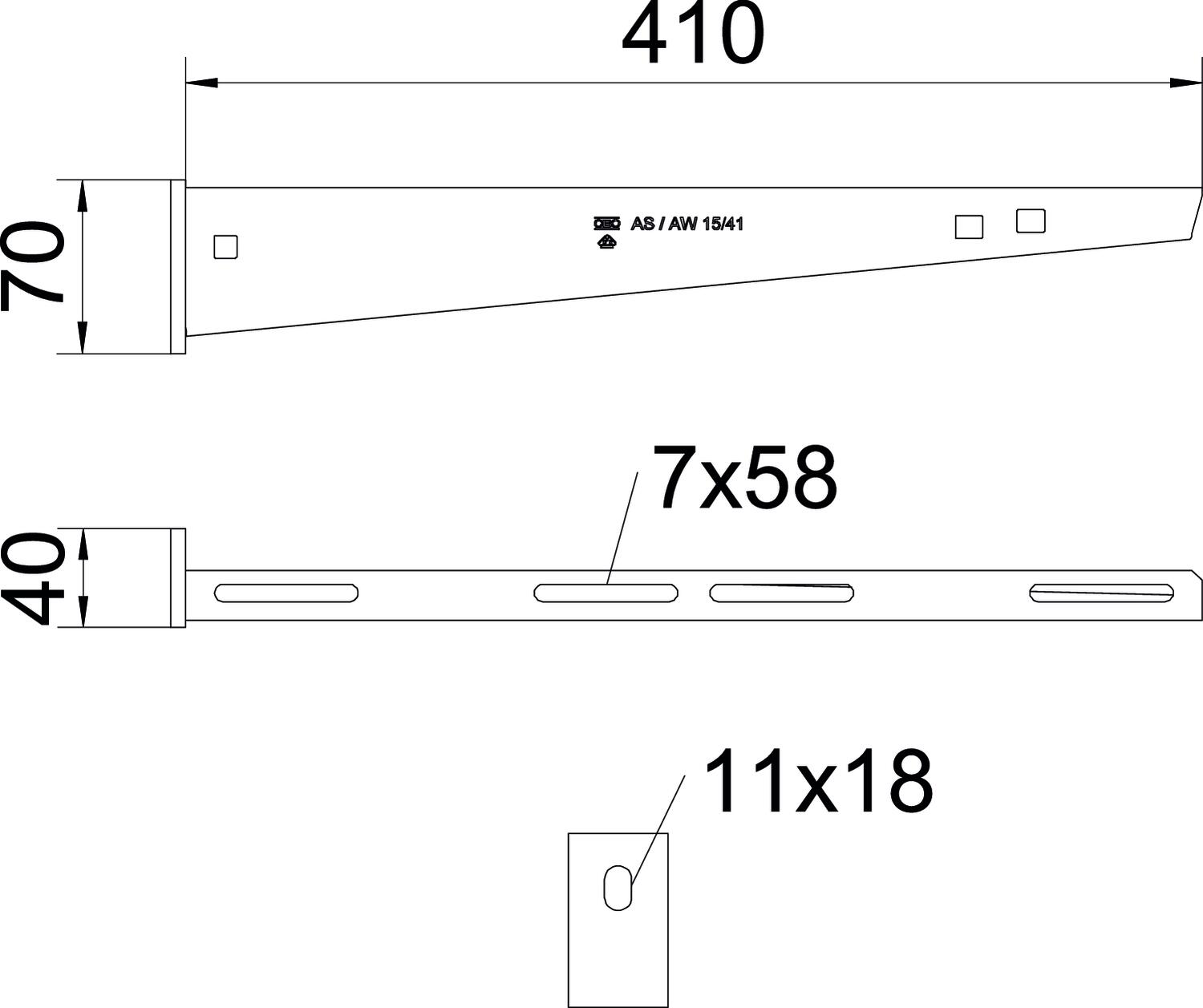

Breite 410 mm Breite 16 in Höhe 70 mm Höhe 2,75 in Länge 40 mm Maß B 410 mm Maß A 40 mm Maß H 70 mm Maß W 410 mm CO2-Fußabdruck (Product Carbon Footprint)
CO2 Fußabdruck (GWP) Cradle-to-Gate 1,2233 kg CO2e / 1 Stück CO₂ Fußabdruck Wert (GWP) 1,2233 kg CO₂e Deklarierte Einheit (LCA) Stück Ermittlungsdatum CO2 Wert 2025-05-14T00:00:00.000+0200 Menge der deklarierten Einheit (LCA) 1 Technische Daten
Belastungsdiagramm Ausleger Typ AW 15
- Alle Typen
-
Alle Typen
-
Montagezubehör
Produkte Typ ELDAS-Nr. Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
Flachrundschraube mit Kombimutter F
FRSB 6x12 F 127 090 009 6406122 100 Stück 36,78 CHF Preis / 100 Stück - Downloads
-
