Wand- und Stielausleger AW 15 FT
Art.Nr. 6420788 | EAN 4012196207374 | ELDAS-Nr. 127 080 659
- Produktbeschreibung
-

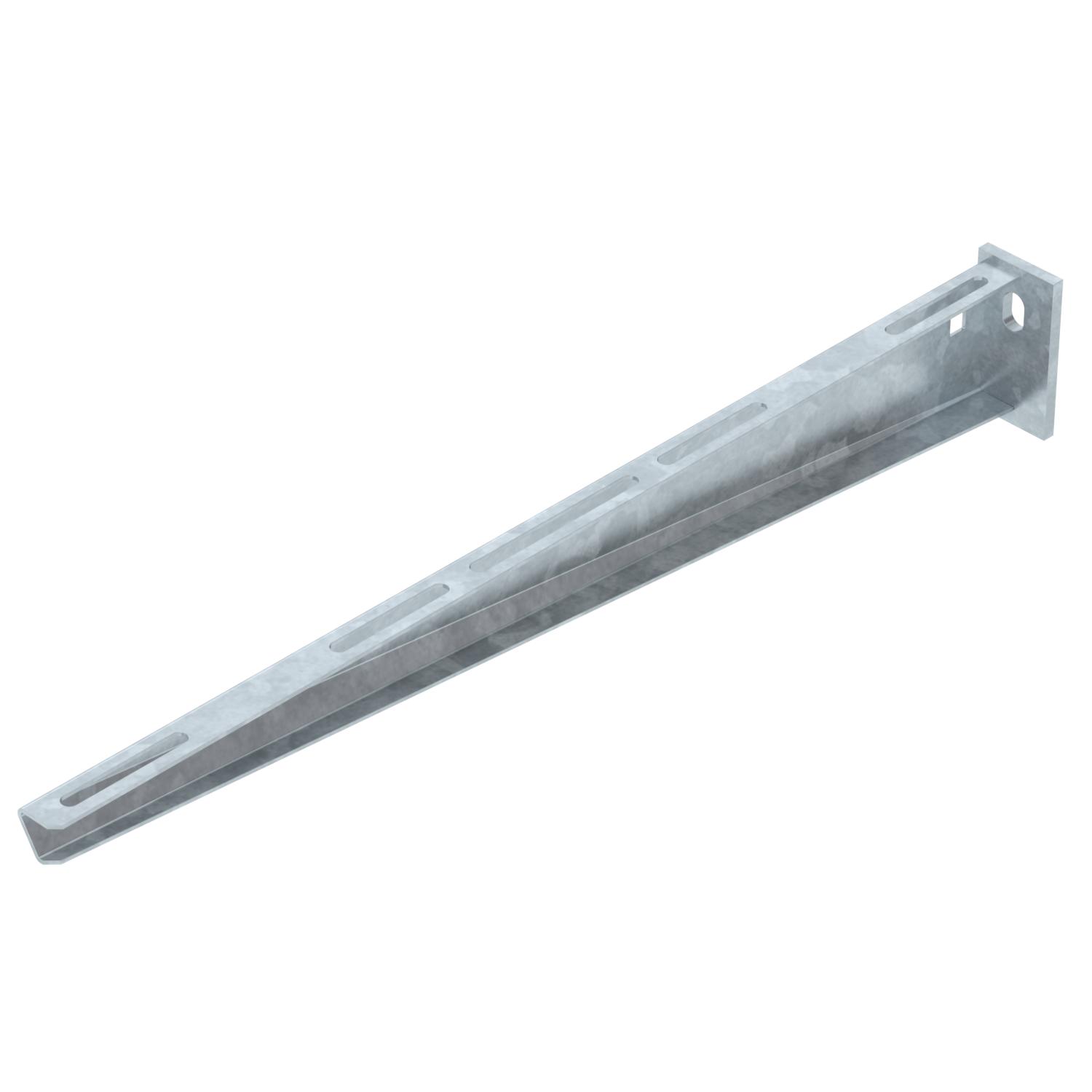

ProduktbeschreibungLeichter Wand- und Stielausleger mit angeschweißter Kopfplatte.
Befestigung des Auslegers am U-Stiel ab der Breite 400 mm mit Sechskantschraube durch beide Holme des Stiels. Bitte dazu die passenden Distanzstücke einsetzen!
-
- Technische Daten
-
Technische Daten
Ausführung Wand- und Stielausleger Dimension B510mm EPD-Artikel ja F in kN 1,5 kN Farbe zink Funktionserhalt nein Lochdurchmesser 11 mm Oberfläche tauchfeuerverzinkt Rostfreier Stahl, gebeizt nein Werkstoff Stahl Winkelbereich max. 90 mm Winkelbereich min. 90 mm Abmessungen

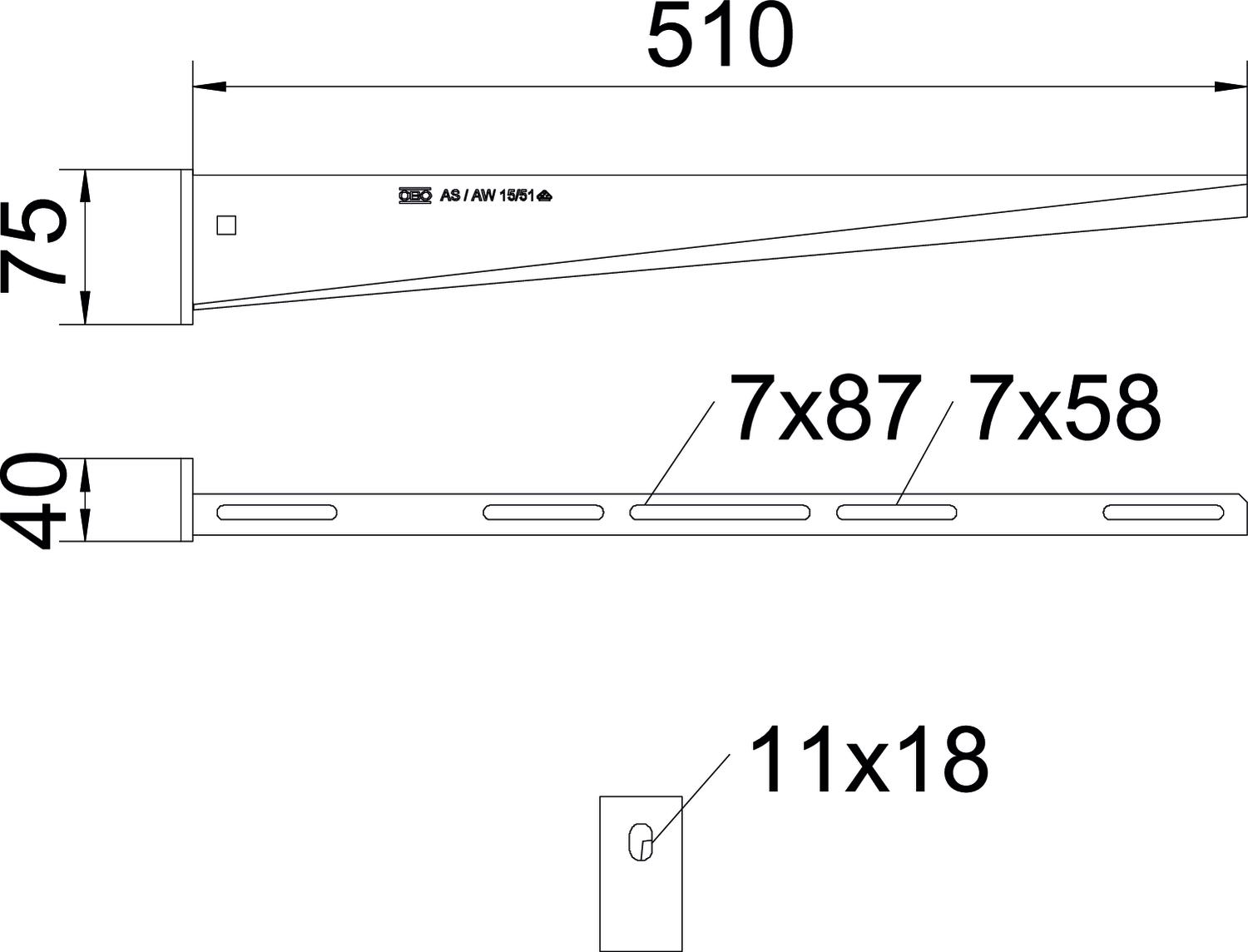

Breite 20 in Breite 510 mm Höhe 75 mm Höhe 2,95 in Länge 40 mm Maß B 510 mm Maß A 40 mm Maß H 75 mm Maß W 510 mm CO2-Fußabdruck (Product Carbon Footprint)
CO2 Fußabdruck (GWP) Cradle-to-Gate 1,7144 kg CO2e / 1 Stück CO₂ Fußabdruck Wert (GWP) 1,7144 kg CO₂e Deklarierte Einheit (LCA) Stück Ermittlungsdatum CO2 Wert 2025-05-14T00:00:00.000+0200 Menge der deklarierten Einheit (LCA) 1 Technische Daten
Belastungsdiagramm Ausleger Typ AW 15
- Alle Typen
-
Alle Typen
-
Montagezubehör
Produkte Typ ELDAS-Nr. Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
Flachrundschraube mit Kombimutter F
FRSB 6x12 F 127 090 009 6406122 100 Stück 36,78 CHF Preis / 100 Stück - Downloads
-
