Kabelrinne RKS-Magic® 60 A4 3050 | 400 | 60 | 0,9 | nein | edelstahl | Edelstahl, rostfrei 1.4571 | blank, nachbehandelt

Kabelrinne RKS-Magic® 60 A4

Art.Nr. 6047692 | EAN 4012195706236 | ELDAS-Nr. 127 010 949

Art.Nr. / Typ

Länge	3050 mm

Breite

Höhe	60 mm

Blechstärke

Funktionserhalt

Farbe	edelstahl

Werkstoff	Edelstahl, rostfrei 1.4571

Oberfläche	blank, nachbehandelt

Produktbeschreibung

Produktbeschreibung

Kabelrinne mit integriertem Schnellbefestigungssystem. Die Nutzlänge der Kabelrinne beträgt 3.000 mm.
Die Kabelrinne verfügt über eine durchgängige Seitenlochung von 7 x 20 mm für die Installation zusätzlicher Verbindungs- und Montagebauteile.
Die Lochung für die direkte Gewindestangenabhängung hat einen Durchmesser von 11 mm.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.

Der durchgängige Potentialausgleich ist ohne Zusatzbauteile gewährleistet.

Technische Daten

Technische Daten

Art des Verbinders Kabeltragsystem	Klickbefestigung
Ausführung Verbinder	integrierter Verbinder
Belastungstesttyp nach IEC 61537	Typ II
Blechstärke	0,9 mm
Bodenlochung	1
Breite	400 mm
CO2 Fußabdruck (GWP) Cradle-to-Gate	18,784 kg CO2e / 1 Meter
Dimension	60x400x3050
Farbe	edelstahl
Funktionserhalt	nein
Höhe	60 mm
Länge	3050 mm
Magnetische Schirmdämpfung mit Deckel	50 dB
Magnetische Schirmdämpfung ohne Deckel	20 dB
Maß B	400 mm
Maß t	200 mm
Maß x	300 mm

Maß y	350 mm
Mit Oberteil	nein
Montagelochung im Boden	ja
NATO Lochbild	nein
Nutzlänge	3000 mm
Nutzquerschnitt	238 cm²
Nutzquerschnitt	23800 mm²
Oberfläche	blank, nachbehandelt
Rostfreier Stahl, gebeizt	nein
Seitenlochung	ja
Stützabstand 1,0m	2,1 kN/m
Stützabstand 1,5m	1,35 kN/m
Stützabstand 2,0m	0,9 kN/m
Stützabstand 2,5m	0,6 kN/m
Weitspann-Ausführung	nein
Werkstoff	Edelstahl, rostfrei 1.4571

Technische Daten

Belastungsdiagramm Kabelrinne Typ RKSM 60

Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast

Alle Typen

Alle Typen

Typ	Länge	Breite	Höhe	Blechstärke	Funktionserhalt	Farbe	Werkstoff	Oberfläche	ELDAS-Nr.	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
RKSM 610 A4	3050 mm	100 mm	60 mm	0,75 mm	ja	edelstahl	Edelstahl, rostfrei 1.4571	blank, nachbehandelt	127 010 909	6047614	m	3 m	116,08 CHF Preis / 1 m
RKSM 615 A4	3050 mm	150 mm	60 mm	0,75 mm	ja	edelstahl	Edelstahl, rostfrei 1.4571	blank, nachbehandelt	127 010 919	6047633	m	3 m	154,73 CHF Preis / 1 m
RKSM 620 A4	3050 mm	200 mm	60 mm	0,75 mm	ja	edelstahl	Edelstahl, rostfrei 1.4571	blank, nachbehandelt	127 010 929	6047641	m	3 m	162,18 CHF Preis / 1 m
RKSM 630 A4	3050 mm	300 mm	60 mm	0,75 mm	ja	edelstahl	Edelstahl, rostfrei 1.4571	blank, nachbehandelt	127 010 939	6047657	m	3 m	208,23 CHF Preis / 1 m
RKSM 640 A4	3050 mm	400 mm	60 mm	0,9 mm	nein	edelstahl	Edelstahl, rostfrei 1.4571	blank, nachbehandelt	127 010 949	6047692	m	3 m	257,40 CHF Preis / 1 m
RKSM 650 A4	3050 mm	500 mm	60 mm	0,9 mm	nein	edelstahl	Edelstahl, rostfrei 1.4571	blank, nachbehandelt	127 010 959	6047722	m	3 m	356,88 CHF Preis / 1 m
RKSM 660 A4	3050 mm	600 mm	60 mm	0,9 mm	nein	edelstahl	Edelstahl, rostfrei 1.4571	blank, nachbehandelt	127 010 969	6047738	m	3 m	407,44 CHF Preis / 1 m

Zubehör

Systemzubehör

Produkte	Typ	ELDAS-Nr.	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
Längsverbinder-Set Magic A4	KTSMV 640 A4	-----	6068988	Stück	1 Stück	87,34 CHF Preis / 1 Stück

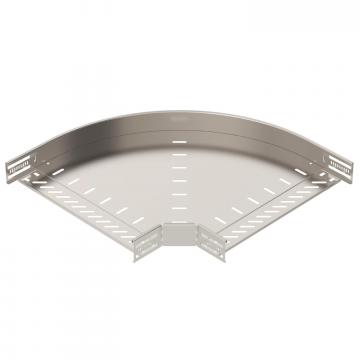

90°-Bogen 60 A4	RB 90 640 A4	127 032 539	6036658	Stück	1 Stück	432,12 CHF Preis / 1 Stück

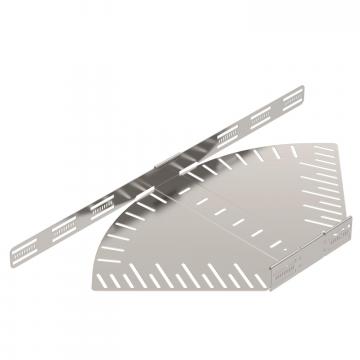

Bogen winkelverstellbar 60 A4	RB W 640 A4	127 033 059	6037178	Stück	1 Stück	521,88 CHF Preis / 1 Stück

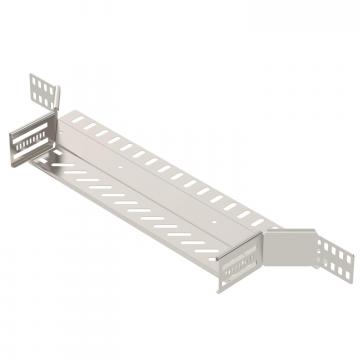

Anbau-Abzweigstück 60 A4	RAA 640 A4	127 031 439	6042379	Stück	1 Stück	258,30 CHF Preis / 1 Stück

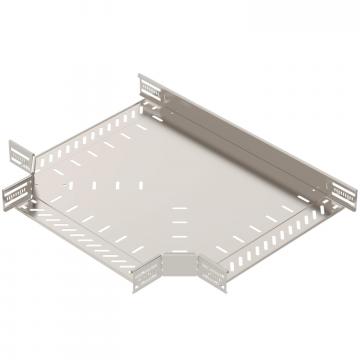

T-Stück 60 A4	RT 640 A4	127 034 239	6038186	Stück	1 Stück	438,72 CHF Preis / 1 Stück

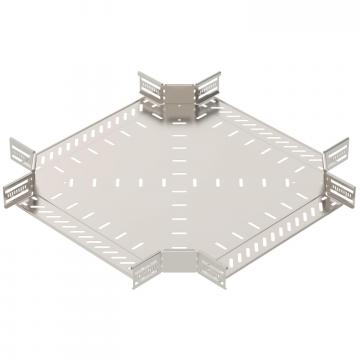

Kreuzung 60/400 A4	RK 640 A4	127 033 599	7027526	Stück	1 Stück	520,85 CHF Preis / 1 Stück
Deckel mit Drehriegel A4	DRL 400 A4	-----	6052984	m	3 m	297,56 CHF Preis / 1 m
Trennsteg 60 A4	TSG 60 A4	127 013 649	6062086	m	3 m	46,41 CHF Preis / 1 m
