Kabelrinne RKS-Magic® 60 A4 3050 | 150 | 60 | 0,75 | ja | edelstahl | Edelstahl, rostfrei 1.4571 | blank, nachbehandelt

Kabelrinne RKS-Magic® 60 A4

Art.Nr. 6047633 | EAN 4012195706137 | ELDAS-Nr. 127 010 919

Art.Nr. / Typ

Länge	3050 mm

Breite

Höhe	60 mm

Blechstärke

Funktionserhalt

Farbe	edelstahl

Werkstoff	Edelstahl, rostfrei 1.4571

Oberfläche	blank, nachbehandelt

Produktbeschreibung

Produktbeschreibung

Kabelrinne mit integriertem Schnellbefestigungssystem. Die Nutzlänge der Kabelrinne beträgt 3.000 mm.
Die Kabelrinne verfügt über eine durchgängige Seitenlochung von 7 x 20 mm für die Installation zusätzlicher Verbindungs- und Montagebauteile.
Die Lochung für die direkte Gewindestangenabhängung hat einen Durchmesser von 11 mm.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.

Der durchgängige Potentialausgleich ist ohne Zusatzbauteile gewährleistet.

Technische Daten

Technische Daten

Art des Verbinders Kabeltragsystem	Klickbefestigung
Ausführung Verbinder	integrierter Verbinder
Belastungstesttyp nach IEC 61537	Typ II
Blechstärke	0,75 mm
Bodenlochung	1
Brandschutz	Funktionserhalt kabelspezifische Tragkonstruktion
Dimension	60x150x3050
Farbe	edelstahl
Funktionserhalt	ja
Magnetische Schirmdämpfung mit Deckel	50 dB
Magnetische Schirmdämpfung ohne Deckel	20 dB
Mit Oberteil	nein

Montagelochung im Boden	ja
NATO Lochbild	nein
Nutzlänge	3000 mm
Nutzquerschnitt	88 cm²
Nutzquerschnitt	8800 mm²
Oberfläche	blank, nachbehandelt
Produktserie	RKSM-Serie
ROHS Konform	ja
Rostfreier Stahl, gebeizt	nein
Seitenlochung	ja
Weitspann-Ausführung	nein
Werkstoff	Edelstahl, rostfrei 1.4571

Abmessungen

Breite	150 mm
Höhe	60 mm
Länge	3050 mm

Maß B	150 mm
Maß x	50 mm
Maß y	100 mm

Belastungen

Stützabstand 1,0m	1,2 kN/m
Stützabstand 1,5m	0,9 kN/m

Stützabstand 2,0m	0,6 kN/m
Stützabstand 2,5m	0,4 kN/m

CO2-Fußabdruck (Product Carbon Footprint)

CO2 Fußabdruck (GWP) Cradle-to-Gate	9,0527 kg CO2e / 1 Meter
CO₂ Fußabdruck Wert (GWP)	9,0527 kg CO₂e
Deklarierte Einheit	Meter

Ermittlungsdatum CO2 Wert	2025-05-14T00:00:00.000+0200
Menge der deklarierten Einheit	1

Technische Daten

Belastungsdiagramm Kabelrinne Typ RKSM 60

Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite

Alle Typen

Alle Typen

Typ	Länge	Breite	Höhe	Blechstärke	Funktionserhalt	Farbe	Werkstoff	Oberfläche	ELDAS-Nr.	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
RKSM 610 A4	3050 mm	100 mm	60 mm	0,75 mm	ja	edelstahl	Edelstahl, rostfrei 1.4571	blank, nachbehandelt	127 010 909	6047614	m	3 m	116,08 CHF Preis / 1 m
RKSM 615 A4	3050 mm	150 mm	60 mm	0,75 mm	ja	edelstahl	Edelstahl, rostfrei 1.4571	blank, nachbehandelt	127 010 919	6047633	m	3 m	154,73 CHF Preis / 1 m
RKSM 620 A4	3050 mm	200 mm	60 mm	0,75 mm	ja	edelstahl	Edelstahl, rostfrei 1.4571	blank, nachbehandelt	127 010 929	6047641	m	3 m	162,18 CHF Preis / 1 m
RKSM 630 A4	3050 mm	300 mm	60 mm	0,75 mm	ja	edelstahl	Edelstahl, rostfrei 1.4571	blank, nachbehandelt	127 010 939	6047657	m	3 m	208,23 CHF Preis / 1 m
RKSM 640 A4	3050 mm	400 mm	60 mm	0,9 mm	nein	edelstahl	Edelstahl, rostfrei 1.4571	blank, nachbehandelt	127 010 949	6047692	m	3 m	257,40 CHF Preis / 1 m
RKSM 650 A4	3050 mm	500 mm	60 mm	0,9 mm	nein	edelstahl	Edelstahl, rostfrei 1.4571	blank, nachbehandelt	127 010 959	6047722	m	3 m	356,88 CHF Preis / 1 m
RKSM 660 A4	3050 mm	600 mm	60 mm	0,9 mm	nein	edelstahl	Edelstahl, rostfrei 1.4571	blank, nachbehandelt	127 010 969	6047738	m	3 m	407,44 CHF Preis / 1 m

Zubehör

Systemzubehör

Produkte	Typ	ELDAS-Nr.	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.

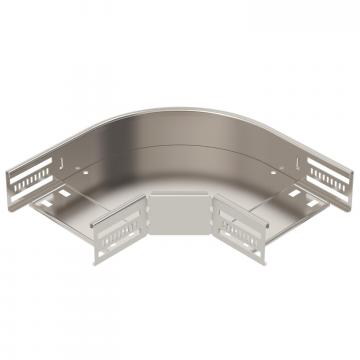

90°-Bogen 60 A4	RB 90 615 A4	127 032 419	6036652	Stück	1 Stück	140,76 CHF Preis / 1 Stück

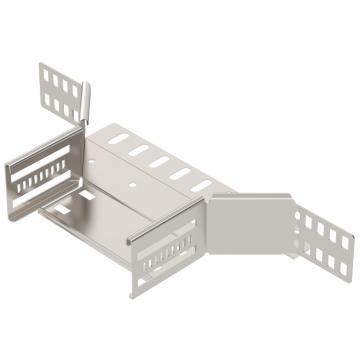

Anbau-Abzweigstück 60 A4	RAA 615 A4	127 031 319	6042373	Stück	1 Stück	80,47 CHF Preis / 1 Stück
Trennsteg 60 A4	TSG 60 A4	127 013 649	6062086	m	3 m	46,41 CHF Preis / 1 m
