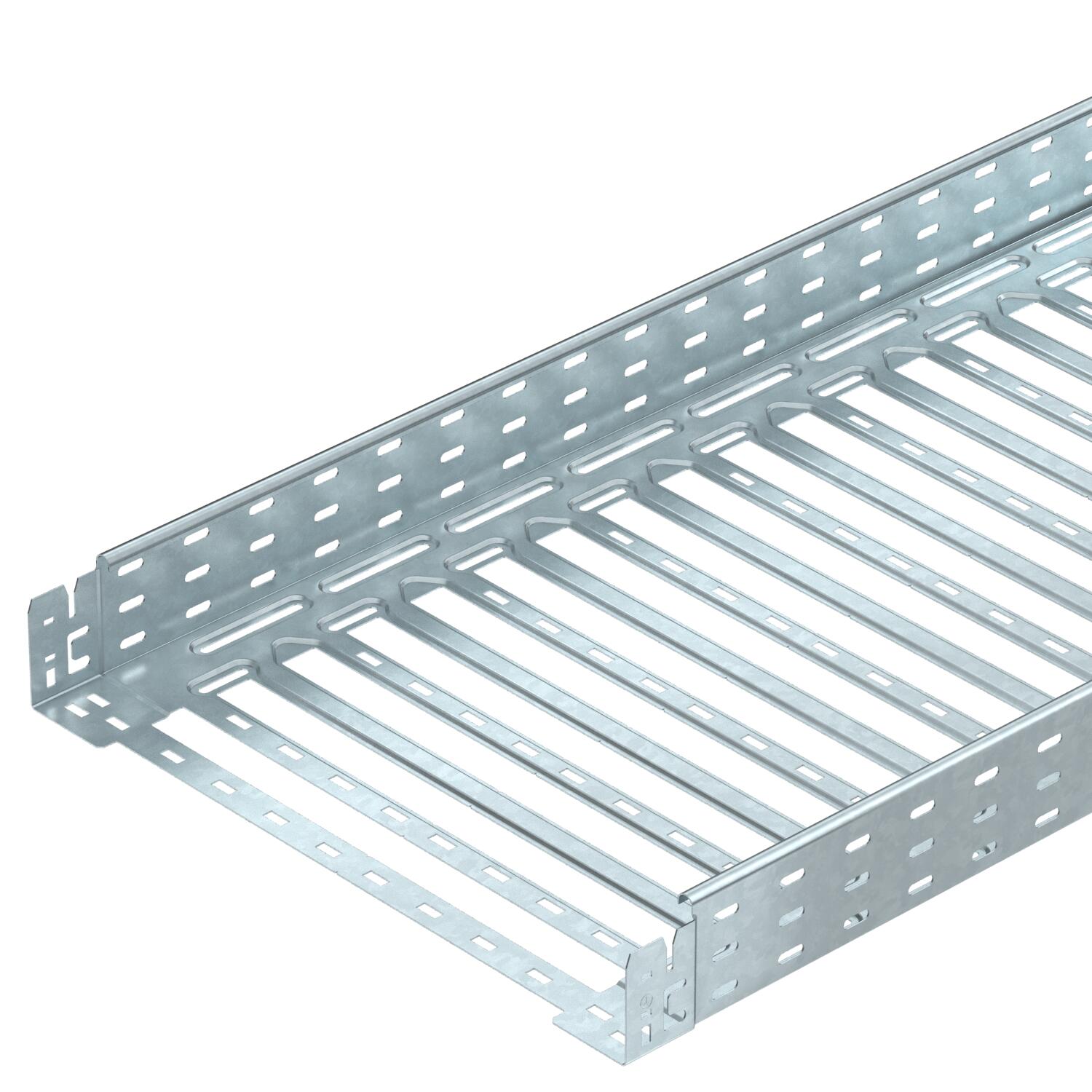

Kabelrinne MKS-Magic® 85 FT 3050 | 500 | 85 | 1 | nein | zink | Stahl | tauchfeuerverzinkt

Kabelrinne MKS-Magic® 85 FT

Art.Nr. 6059107 | EAN 4012195830467 | ELDAS-Nr. 127 011 749

Art.Nr. / Typ

Länge	3050 mm

Breite

Höhe	85 mm

Blechstärke	1 mm

Funktionserhalt	nein

Farbe	zink

Werkstoff	Stahl

Oberfläche	tauchfeuerverzinkt

Produktbeschreibung

Produktbeschreibung

Kabelrinne mit integriertem Schnellbefestigungssystem. Die Nutzlänge der Kabelrinne beträgt 3.000 mm.
Die Kabelrinne verfügt über eine durchgängige Seitenlochung von 7 x 20 mm für die Installation zusätzlicher Verbindungs- und Montagebauteile.
Ab Kabelrinnenbreite 200 mm mit 30% Lochanteil, nach VdS Richtlinie 2092 zum Einsatz unter Sprinkleranlagen geeignet.

Der durchgängige Potentialausgleich ist ohne Zusatzbauteile gewährleistet.

Technische Daten

Technische Daten

Art des Verbinders Kabeltragsystem	Klickbefestigung
Ausführung Verbinder	integrierter Verbinder
Belastungstesttyp nach IEC 61537	Typ II
Blechstärke	1 mm
Dimension	85x500x3050
Einsatz Sprinkleranlage	ja
Farbe	zink
Funktionserhalt	nein
Magnetische Schirmdämpfung mit Deckel	50 dB
Magnetische Schirmdämpfung ohne Deckel	20 dB
Mit Oberteil	nein

Montagelochung im Boden	ja
NATO Lochbild	nein
Nutzlänge	3000 mm
Nutzquerschnitt	42300 mm²
Nutzquerschnitt	423 cm²
Oberfläche	tauchfeuerverzinkt
Rostfreier Stahl, gebeizt	nein
Seitenlochung	ja
Weitspann-Ausführung	nein
Werkstoff	Stahl

Abmessungen

Breite	500 mm
Höhe	85 mm
Länge	3050 mm
Maß B	500 mm

Maß L	380 mm
Maß x	396 mm
Maß y	462 mm

Belastungen

Stützabstand 1,5m	1,4 kN/m
Stützabstand 2,0m	1,1 kN/m

Stützabstand 2,5m	0,85 kN/m

CO2-Fußabdruck (Product Carbon Footprint)

CO2 Fußabdruck (GWP) Cradle-to-Gate	12,0942 kg CO2e / 1 Meter
CO₂ Fußabdruck Wert (GWP)	12,0942 kg CO₂e
Deklarierte Einheit (LCA)	Meter

Ermittlungsdatum CO2 Wert	2025-05-14T00:00:00.000+0200
Menge der deklarierten Einheit (LCA)	1

Technische Daten

Belastungsdiagramm Kabelrinne Typ MKSM 85

Alle Typen

Alle Typen

Typ	Länge	Breite	Höhe	Blechstärke	Funktionserhalt	Farbe	Werkstoff	Oberfläche	ELDAS-Nr.	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
MKSM 810 FT	3050 mm	100 mm	85 mm	1 mm	nein	zink	Stahl	tauchfeuerverzinkt	127 011 709	6059097	m	3 m	47,88 CHF Preis / 1 m
MKSM 820 FT	3050 mm	200 mm	85 mm	1 mm	nein	zink	Stahl	tauchfeuerverzinkt	127 011 719	6059101	m	3 m	64,53 CHF Preis / 1 m
MKSM 830 FT	3050 mm	300 mm	85 mm	1 mm	nein	zink	Stahl	tauchfeuerverzinkt	127 011 729	6059103	m	3 m	87,43 CHF Preis / 1 m
MKSM 840 FT	3050 mm	400 mm	85 mm	1 mm	nein	zink	Stahl	tauchfeuerverzinkt	127 011 739	6059105	m	3 m	102,11 CHF Preis / 1 m
MKSM 850 FT	3050 mm	500 mm	85 mm	1 mm	nein	zink	Stahl	tauchfeuerverzinkt	127 011 749	6059107	m	3 m	132,85 CHF Preis / 1 m
MKSM 860 FT	3050 mm	600 mm	85 mm	1 mm	nein	zink	Stahl	tauchfeuerverzinkt	127 011 759	6059109	m	3 m	157,41 CHF Preis / 1 m

Zubehör

Systemzubehör

Produkte	Typ	ELDAS-Nr.	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.

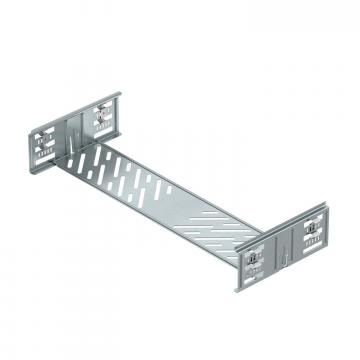

Längsverbinder-Set Magic DD	KTSMV 850 DD	-----	6069034	Stück	1 Stück	44,69 CHF Preis / 1 Stück
Deckel mit Drehriegel FT	DRL 500 FT	-----	6051448	m	3 m	109,96 CHF Preis / 1 m
45°-Bogen 85 FT	RB 45 850 FT	127 032 079	6036238	Stück	1 Stück	219,09 CHF Preis / 1 Stück
90°-Bogen 85 FT	RB 90 850 FT	127 032 739	6036720	Stück	1 Stück	302,72 CHF Preis / 1 Stück
Bogen winkelverstellbar 85 FT	RB W 850 FT	127 033 259	6037228	Stück	1 Stück	349,60 CHF Preis / 1 Stück
Anbau-Abzweigstück 85 FT	RAA 850 FT	127 031 639	6042241	Stück	1 Stück	148,53 CHF Preis / 1 Stück
T-Stück 85 FT	RT 850 FT	127 034 439	6038238	Stück	1 Stück	340,89 CHF Preis / 1 Stück
Kreuzung 85 FT	RK 850 FT	127 033 799	7027439	Stück	1 Stück	454,12 CHF Preis / 1 Stück
Deckel mit Drehriegel DD	DRL 500 DD	127 053 949	6052718	m	3 m	99,80 CHF Preis / 1 m
Trennsteg 85 DD	TSG 85 DD	127 063 689	6062331	m	3 m	19,66 CHF Preis / 1 m

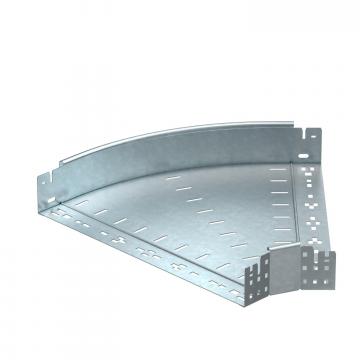

45°-Bogen Magic 85 FT	RBM 45 850 FT	-----	6041438	Stück	1 Stück	200,30 CHF Preis / 1 Stück

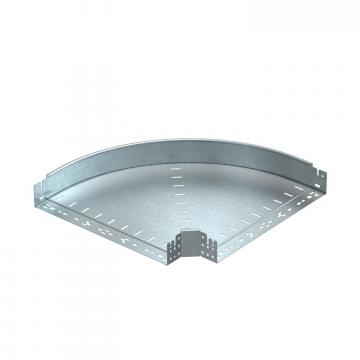

90°-Bogen Magic 85 FT	RBM 90 850 FT	-----	6041518	Stück	1 Stück	278,44 CHF Preis / 1 Stück
