Kabelrinne MKS-Magic® 85 FT 3050 | 200 | 85 | 1 | nein | zink | Stahl | tauchfeuerverzinkt

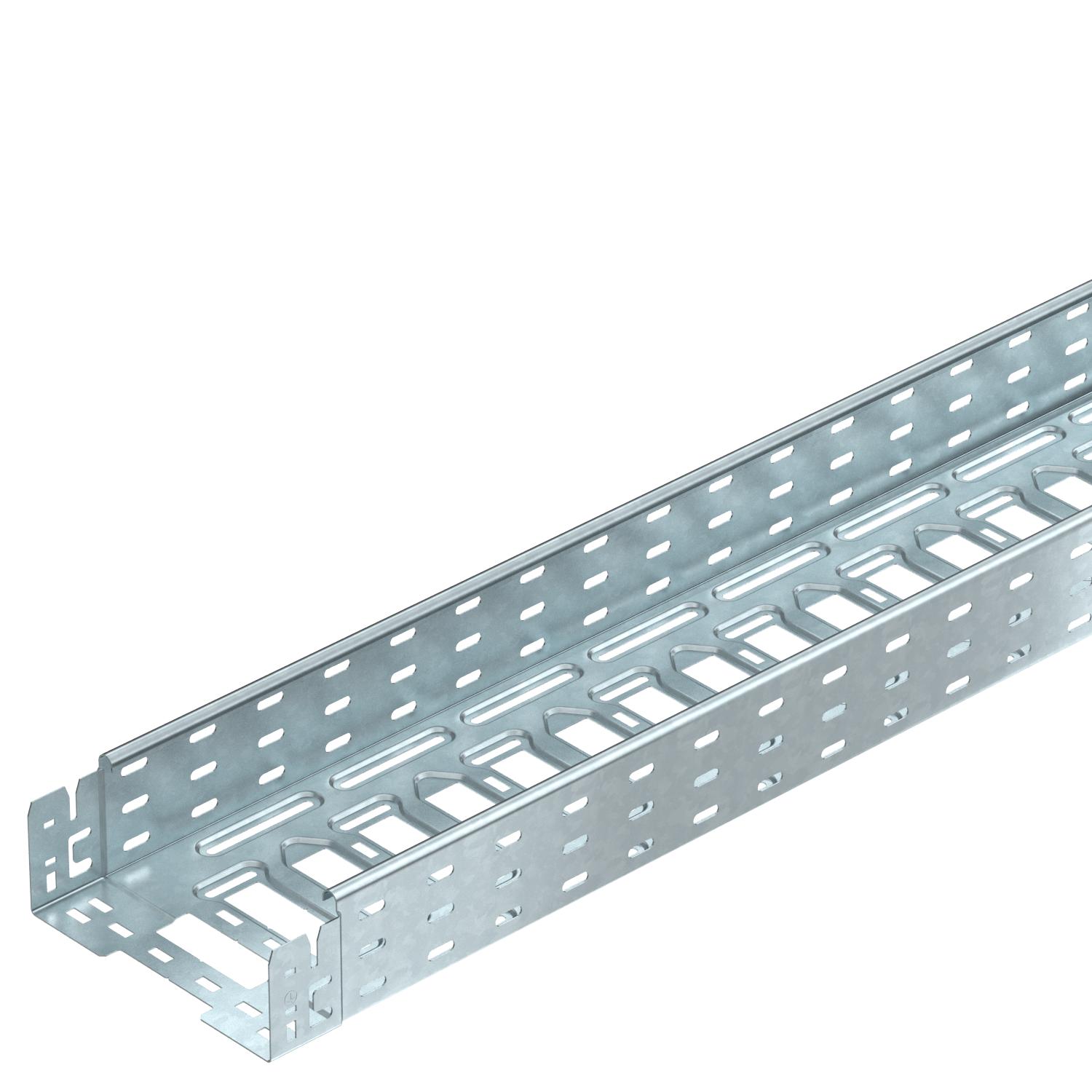

Kabelrinne MKS-Magic® 85 FT

Art.Nr. 6059101 | EAN 4012195830436 | ELDAS-Nr. 127 011 719

Art.Nr. / Typ

Länge	3050 mm

Breite

Höhe	85 mm

Blechstärke	1 mm

Funktionserhalt	nein

Farbe	zink

Werkstoff	Stahl

Oberfläche	tauchfeuerverzinkt

Produktbeschreibung

Produktbeschreibung

Kabelrinne mit integriertem Schnellbefestigungssystem. Die Nutzlänge der Kabelrinne beträgt 3.000 mm.
Die Kabelrinne verfügt über eine durchgängige Seitenlochung von 7 x 20 mm für die Installation zusätzlicher Verbindungs- und Montagebauteile.
Ab Kabelrinnenbreite 200 mm mit 30% Lochanteil, nach VdS Richtlinie 2092 zum Einsatz unter Sprinkleranlagen geeignet.

Der durchgängige Potentialausgleich ist ohne Zusatzbauteile gewährleistet.

Technische Daten

Technische Daten

Art des Verbinders Kabeltragsystem	Klickbefestigung
Ausführung Verbinder	integrierter Verbinder
Belastungstesttyp nach IEC 61537	Typ II
Blechstärke	1 mm
Dimension	85x200x3050
Einsatz Sprinkleranlage	ja
Farbe	zink
Funktionserhalt	nein
Magnetische Schirmdämpfung mit Deckel	50 dB
Magnetische Schirmdämpfung ohne Deckel	20 dB
Mit Oberteil	nein

Montagelochung im Boden	ja
NATO Lochbild	nein
Nutzlänge	3000 mm
Nutzquerschnitt	18600 mm²
Nutzquerschnitt	186 cm²
Oberfläche	tauchfeuerverzinkt
Rostfreier Stahl, gebeizt	nein
Seitenlochung	ja
Weitspann-Ausführung	nein
Werkstoff	Stahl

Abmessungen

Breite	200 mm
Höhe	85 mm
Länge	3050 mm
Maß B	200 mm

Maß L	80 mm
Maß x	96 mm
Maß y	162 mm

Belastungen

Stützabstand 1,5m	1,7 kN/m
Stützabstand 2,0m	1,35 kN/m

Stützabstand 2,5m	1 kN/m

CO2-Fußabdruck (Product Carbon Footprint)

CO2 Fußabdruck (GWP) Cradle-to-Gate	7,1348 kg CO2e / 1 Meter
CO₂ Fußabdruck Wert (GWP)	7,1348 kg CO₂e
Deklarierte Einheit (LCA)	Meter

Ermittlungsdatum CO2 Wert	2025-05-14T00:00:00.000+0200
Menge der deklarierten Einheit (LCA)	1

Technische Daten

Belastungsdiagramm Kabelrinne Typ MKSM 85

Alle Typen

Alle Typen

Typ	Länge	Breite	Höhe	Blechstärke	Funktionserhalt	Farbe	Werkstoff	Oberfläche	ELDAS-Nr.	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
MKSM 810 FT	3050 mm	100 mm	85 mm	1 mm	nein	zink	Stahl	tauchfeuerverzinkt	127 011 709	6059097	m	3 m	47,88 CHF Preis / 1 m
MKSM 820 FT	3050 mm	200 mm	85 mm	1 mm	nein	zink	Stahl	tauchfeuerverzinkt	127 011 719	6059101	m	3 m	64,53 CHF Preis / 1 m
MKSM 830 FT	3050 mm	300 mm	85 mm	1 mm	nein	zink	Stahl	tauchfeuerverzinkt	127 011 729	6059103	m	3 m	87,43 CHF Preis / 1 m
MKSM 840 FT	3050 mm	400 mm	85 mm	1 mm	nein	zink	Stahl	tauchfeuerverzinkt	127 011 739	6059105	m	3 m	102,11 CHF Preis / 1 m
MKSM 850 FT	3050 mm	500 mm	85 mm	1 mm	nein	zink	Stahl	tauchfeuerverzinkt	127 011 749	6059107	m	3 m	132,85 CHF Preis / 1 m
MKSM 860 FT	3050 mm	600 mm	85 mm	1 mm	nein	zink	Stahl	tauchfeuerverzinkt	127 011 759	6059109	m	3 m	157,41 CHF Preis / 1 m

Zubehör

Systemzubehör

Produkte	Typ	ELDAS-Nr.	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.

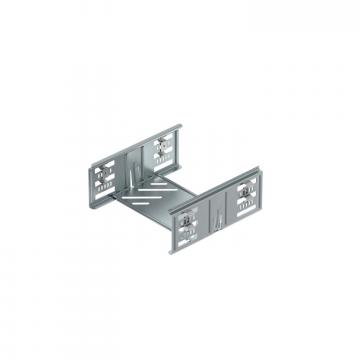

Längsverbinder-Set Magic DD	KTSMV 820 DD	-----	6069028	Stück	1 Stück	35,75 CHF Preis / 1 Stück
Deckel mit Drehriegel FT	DRL 200 FT	-----	6051367	m	3 m	51,36 CHF Preis / 1 m

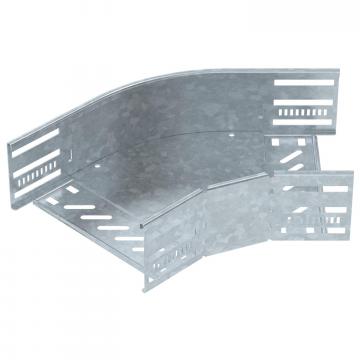

45°-Bogen 85 FT	RB 45 820 FT	127 032 019	6036232	Stück	1 Stück	100,34 CHF Preis / 1 Stück

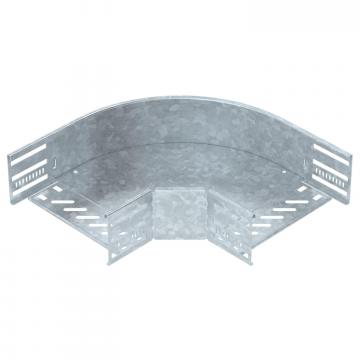

90°-Bogen 85 FT	RB 90 820 FT	127 032 679	6036714	Stück	1 Stück	109,70 CHF Preis / 1 Stück

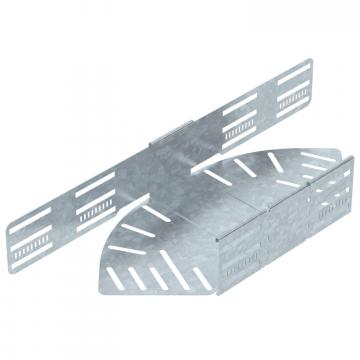

Bogen winkelverstellbar 85 FT	RB W 820 FT	127 033 199	6037222	Stück	1 Stück	144,71 CHF Preis / 1 Stück

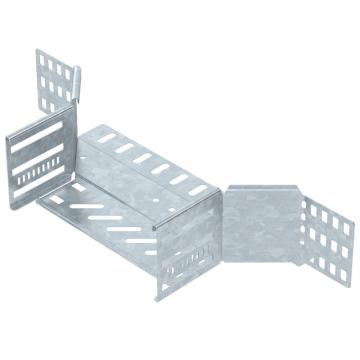

Anbau-Abzweigstück 85 FT	RAA 820 FT	127 031 579	6042233	Stück	1 Stück	77,93 CHF Preis / 1 Stück

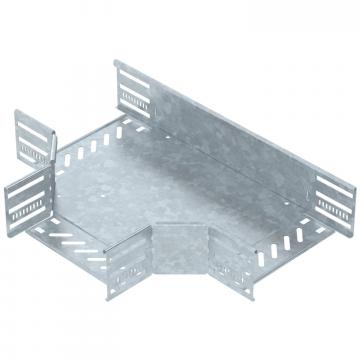

T-Stück 85 FT	RT 820 FT	127 034 379	6038232	Stück	1 Stück	141,39 CHF Preis / 1 Stück

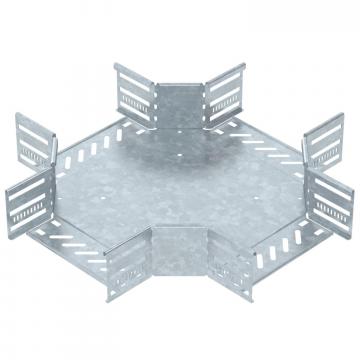

Kreuzung 85 FT	RK 820 FT	127 033 739	7027433	Stück	1 Stück	242,16 CHF Preis / 1 Stück
Deckel mit Drehriegel DD	DRL 200 DD	127 053 919	6052709	m	3 m	54,87 CHF Preis / 1 m
Trennsteg 85 DD	TSG 85 DD	127 063 689	6062331	m	3 m	19,66 CHF Preis / 1 m

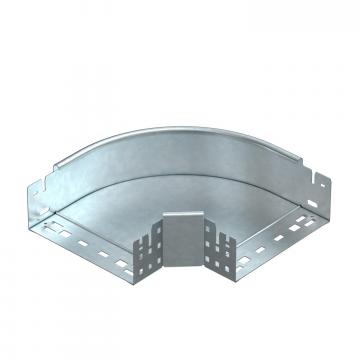

90°-Bogen Magic 85 FT	RBM 90 820 FT	127 114 719	6041512	Stück	1 Stück	106,94 CHF Preis / 1 Stück
