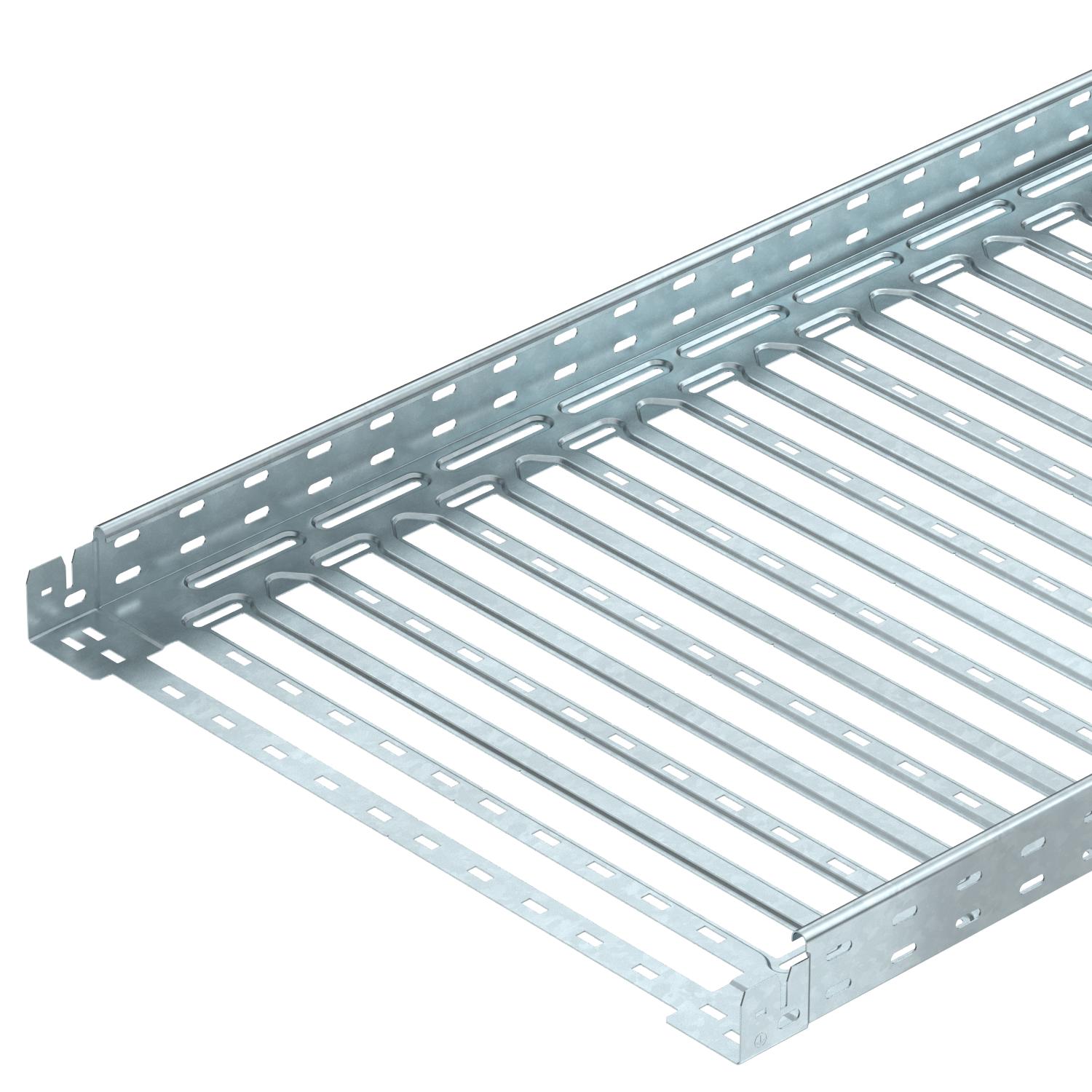

Kabelrinne MKS-Magic® 60 FT 3050 | 600 | 60 | 1 | nein | zink | Stahl | tauchfeuerverzinkt

Kabelrinne MKS-Magic® 60 FT

Art.Nr. 6059032 | EAN 4012195830146 | ELDAS-Nr. 127 011 459

Art.Nr. / Typ

Länge	3050 mm

Breite

Höhe	60 mm

Blechstärke	1 mm

Funktionserhalt	nein

Farbe	zink

Werkstoff	Stahl

Oberfläche	tauchfeuerverzinkt

Produktbeschreibung

Produktbeschreibung

Kabelrinne mit integriertem Schnellbefestigungssystem. Die Nutzlänge der Kabelrinne beträgt 3.000 mm.
Die Kabelrinne verfügt über eine durchgängige Seitenlochung von 7 x 20 mm für die Installation zusätzlicher Verbindungs- und Montagebauteile.
Ab Kabelrinnenbreite 200 mm mit 30% Lochanteil, nach VdS Richtlinie 2092 zum Einsatz unter Sprinkleranlagen geeignet.

Der durchgängige Potentialausgleich ist ohne Zusatzbauteile gewährleistet.

Technische Daten

Technische Daten

Art des Verbinders Kabeltragsystem	Klickbefestigung
Ausführung Verbinder	integrierter Verbinder
Belastungstesttyp nach IEC 61537	Typ II
Blechstärke	1 mm
Breite	600 mm
CO2 Fußabdruck (GWP) Cradle-to-Gate	12,8037 kg CO2e / 1 Meter
Dimension	60x600x3050
Einsatz Sprinkleranlage	ja
Farbe	zink
Funktionserhalt	nein
Höhe	60 mm
Länge	3050 mm
Magnetische Schirmdämpfung mit Deckel	50 dB
Magnetische Schirmdämpfung ohne Deckel	20 dB
Maß B	600 mm
Maß L	480 mm

Maß x	496 mm
Maß y	562 mm
Mit Oberteil	nein
Montagelochung im Boden	ja
NATO Lochbild	nein
Nutzlänge	3000 mm
Nutzquerschnitt	35800 mm²
Nutzquerschnitt	358 cm²
Oberfläche	tauchfeuerverzinkt
Rostfreier Stahl, gebeizt	nein
Seitenlochung	ja
Stützabstand 1,5m	1,5 kN/m
Stützabstand 2,0m	1 kN/m
Stützabstand 2,5m	0,7 kN/m
Weitspann-Ausführung	nein
Werkstoff	Stahl

Technische Daten

Belastungsdiagramm Kabelrinne Typ MKSM 60

Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite

Alle Typen

Alle Typen

Typ	Länge	Breite	Höhe	Blechstärke	Funktionserhalt	Farbe	Werkstoff	Oberfläche	ELDAS-Nr.	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
MKSM 610 FT	3050 mm	100 mm	60 mm	1 mm	nein	zink	Stahl	tauchfeuerverzinkt	127 011 409	6059018	m	3 m	34,15 CHF Preis / 1 m
MKSM 615 FT	3050 mm	150 mm	60 mm	1 mm	nein	zink	Stahl	tauchfeuerverzinkt	-----	6059020	m	3 m	46,70 CHF Preis / 1 m
MKSM 620 FT	3050 mm	200 mm	60 mm	1 mm	nein	zink	Stahl	tauchfeuerverzinkt	127 011 419	6059022	m	3 m	47,12 CHF Preis / 1 m
MKSM 630 FT	3050 mm	300 mm	60 mm	1 mm	nein	zink	Stahl	tauchfeuerverzinkt	127 011 429	6059025	m	3 m	69,79 CHF Preis / 1 m
MKSM 640 FT	3050 mm	400 mm	60 mm	1 mm	nein	zink	Stahl	tauchfeuerverzinkt	127 011 439	6059027	m	3 m	80,19 CHF Preis / 1 m
MKSM 650 FT	3050 mm	500 mm	60 mm	1 mm	nein	zink	Stahl	tauchfeuerverzinkt	127 011 449	6059029	m	3 m	95,70 CHF Preis / 1 m
MKSM 660 FT	3050 mm	600 mm	60 mm	1 mm	nein	zink	Stahl	tauchfeuerverzinkt	127 011 459	6059032	m	3 m	106,52 CHF Preis / 1 m

Zubehör

Systemzubehör

Produkte	Typ	ELDAS-Nr.	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.

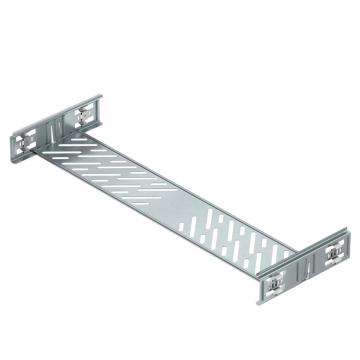

Längsverbinder-Set Magic DD	KTSMV 660 DD	-----	6068948	Stück	1 Stück	43,28 CHF Preis / 1 Stück
Deckel mit Drehriegel FT	DRL 600 FT	-----	6051472	m	3 m	113,13 CHF Preis / 1 m
45°-Bogen 60 FT	RB 45 660 FT	127 031 979	6036142	Stück	1 Stück	206,83 CHF Preis / 1 Stück
90°-Bogen 60 FT	RB 90 660 FT	127 032 639	6036602	Stück	1 Stück	313,34 CHF Preis / 1 Stück
Bogen winkelverstellbar 60 FT	RB W 660 FT	127 033 159	6037132	Stück	1 Stück	329,04 CHF Preis / 1 Stück
Anbau-Abzweigstück 60 FT	RAA 660 FT	127 031 539	6042223	Stück	1 Stück	134,21 CHF Preis / 1 Stück
T-Stück 60 FT	RT 660 FT	127 034 339	6038142	Stück	1 Stück	342,24 CHF Preis / 1 Stück
Kreuzung 60 FT	RK 660 FT	127 033 699	7027421	Stück	1 Stück	469,63 CHF Preis / 1 Stück
Deckel mit Drehriegel DD	DRL 600 DD	127 053 969	6052724	m	3 m	113,13 CHF Preis / 1 m
Trennsteg 60 DD	TSG 60 DD	127 063 679	6062327	m	3 m	16,11 CHF Preis / 1 m
Bogen variabel Magic 60 FT	RBMV 660 FT	127 117 569	6040512	Stück	1 Stück	347,88 CHF Preis / 1 Stück
