Kabelrinne MKS-Magic® 60 FT 3050 | 100 | 60 | 1 | nein | zink | Stahl | tauchfeuerverzinkt

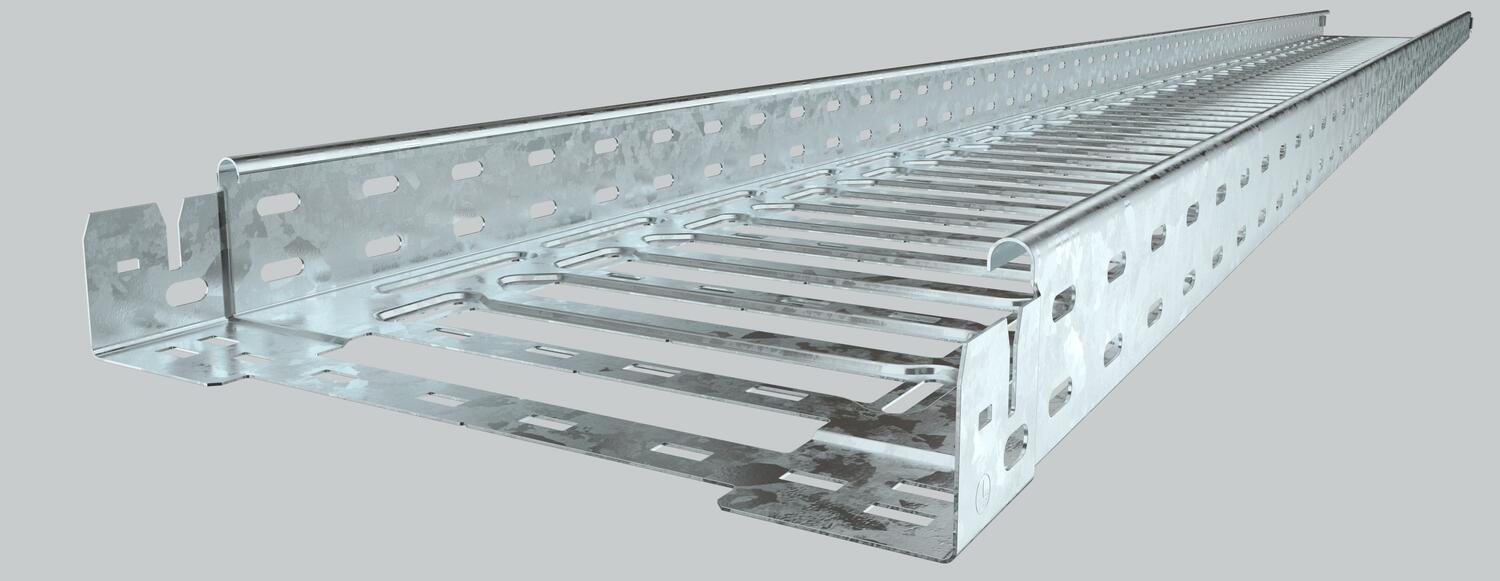

Kabelrinne MKS-Magic® 60 FT

Art.Nr. 6059018 | EAN 4012195830023 | ELDAS-Nr. 127 011 409

Art.Nr. / Typ

Länge	3050 mm

Breite

Höhe	60 mm

Blechstärke	1 mm

Funktionserhalt	nein

Farbe	zink

Werkstoff	Stahl

Oberfläche	tauchfeuerverzinkt

Produktbeschreibung

Produktbeschreibung

Kabelrinne mit integriertem Schnellbefestigungssystem. Die Nutzlänge der Kabelrinne beträgt 3.000 mm.
Die Kabelrinne verfügt über eine durchgängige Seitenlochung von 7 x 20 mm für die Installation zusätzlicher Verbindungs- und Montagebauteile.
Ab Kabelrinnenbreite 200 mm mit 30% Lochanteil, nach VdS Richtlinie 2092 zum Einsatz unter Sprinkleranlagen geeignet.

Der durchgängige Potentialausgleich ist ohne Zusatzbauteile gewährleistet.

Technische Daten

Technische Daten

Art des Verbinders Kabeltragsystem	Klickbefestigung
Ausführung Verbinder	integrierter Verbinder
Belastungstesttyp nach IEC 61537	Typ II
Blechstärke	1 mm
Dimension	60x100x3050
Einsatz Sprinkleranlage	ja
Farbe	zink
Funktionserhalt	nein
Magnetische Schirmdämpfung mit Deckel	50 dB
Magnetische Schirmdämpfung ohne Deckel	20 dB
Mit Oberteil	nein

Montagelochung im Boden	ja
NATO Lochbild	nein
Nutzlänge	3000 mm
Nutzquerschnitt	5800 mm²
Nutzquerschnitt	58 cm²
Oberfläche	tauchfeuerverzinkt
Rostfreier Stahl, gebeizt	nein
Seitenlochung	ja
Weitspann-Ausführung	nein
Werkstoff	Stahl

Abmessungen

Breite	100 mm
Höhe	60 mm
Länge	3050 mm

Maß B	100 mm
Maß L	30 mm
Maß y	62 mm

Belastungen

Stützabstand 1,5m	1,6 kN/m
Stützabstand 2,0m	1,1 kN/m

Stützabstand 2,5m	0,7 kN/m

CO2-Fußabdruck (Product Carbon Footprint)

CO2 Fußabdruck (GWP) Cradle-to-Gate	4,4733 kg CO2e / 1 Meter
CO₂ Fußabdruck Wert (GWP)	4,4733 kg CO₂e
Deklarierte Einheit (LCA)	Meter

Ermittlungsdatum CO2 Wert	2025-05-14T00:00:00.000+0200
Menge der deklarierten Einheit (LCA)	1

Technische Daten

Belastungsdiagramm Kabelrinne Typ MKSM 60

Alle Typen

Alle Typen

Typ	Länge	Breite	Höhe	Blechstärke	Funktionserhalt	Farbe	Werkstoff	Oberfläche	ELDAS-Nr.	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
MKSM 610 FT	3050 mm	100 mm	60 mm	1 mm	nein	zink	Stahl	tauchfeuerverzinkt	127 011 409	6059018	m	3 m	34,78 CHF Preis / 1 m
MKSM 615 FT	3050 mm	150 mm	60 mm	1 mm	nein	zink	Stahl	tauchfeuerverzinkt	-----	6059020	m	3 m	47,56 CHF Preis / 1 m
MKSM 620 FT	3050 mm	200 mm	60 mm	1 mm	nein	zink	Stahl	tauchfeuerverzinkt	127 011 419	6059022	m	3 m	47,99 CHF Preis / 1 m
MKSM 630 FT	3050 mm	300 mm	60 mm	1 mm	nein	zink	Stahl	tauchfeuerverzinkt	127 011 429	6059025	m	3 m	71,08 CHF Preis / 1 m
MKSM 640 FT	3050 mm	400 mm	60 mm	1 mm	nein	zink	Stahl	tauchfeuerverzinkt	127 011 439	6059027	m	3 m	81,67 CHF Preis / 1 m
MKSM 650 FT	3050 mm	500 mm	60 mm	1 mm	nein	zink	Stahl	tauchfeuerverzinkt	127 011 449	6059029	m	3 m	97,47 CHF Preis / 1 m
MKSM 660 FT	3050 mm	600 mm	60 mm	1 mm	nein	zink	Stahl	tauchfeuerverzinkt	127 011 459	6059032	m	3 m	108,49 CHF Preis / 1 m

Zubehör

Systemzubehör

Produkte	Typ	ELDAS-Nr.	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
Längsverbinder-Set Magic DD	KTSMV 610 DD	-----	6068936	Stück	1 Stück	28,65 CHF Preis / 1 Stück
Deckel mit Drehriegel FT	DRL 100 FT	-----	6051340	m	3 m	38,51 CHF Preis / 1 m
45°-Bogen 60 FT	RB 45 610 FT	127 031 859	6036130	Stück	1 Stück	69,07 CHF Preis / 1 Stück
90°-Bogen 60 FT	RB 90 610 FT	127 032 399	6036590	Stück	1 Stück	73,77 CHF Preis / 1 Stück
Bogen winkelverstellbar 60 FT	RB W 610 FT	127 032 939	6037120	Stück	1 Stück	94,81 CHF Preis / 1 Stück
Anbau-Abzweigstück 60 FT	RAA 610 FT	127 031 299	6042211	Stück	1 Stück	52,36 CHF Preis / 1 Stück
T-Stück 60 FT	RT 610 FT	127 034 119	6038130	Stück	1 Stück	84,54 CHF Preis / 1 Stück
Kreuzung 60 FT	RK 610 FT	127 033 499	7027411	Stück	1 Stück	122,61 CHF Preis / 1 Stück
Deckel mit Drehriegel DD	DRL 100 DD	127 053 909	6052703	m	3 m	38,51 CHF Preis / 1 m
Trennsteg 60 DD	TSG 60 DD	127 063 679	6062327	m	3 m	16,41 CHF Preis / 1 m
