Kabelrinne MKS-Magic® 60 FT 3050 | 500 | 60 | 1 | nein | zink | Stahl | tauchfeuerverzinkt

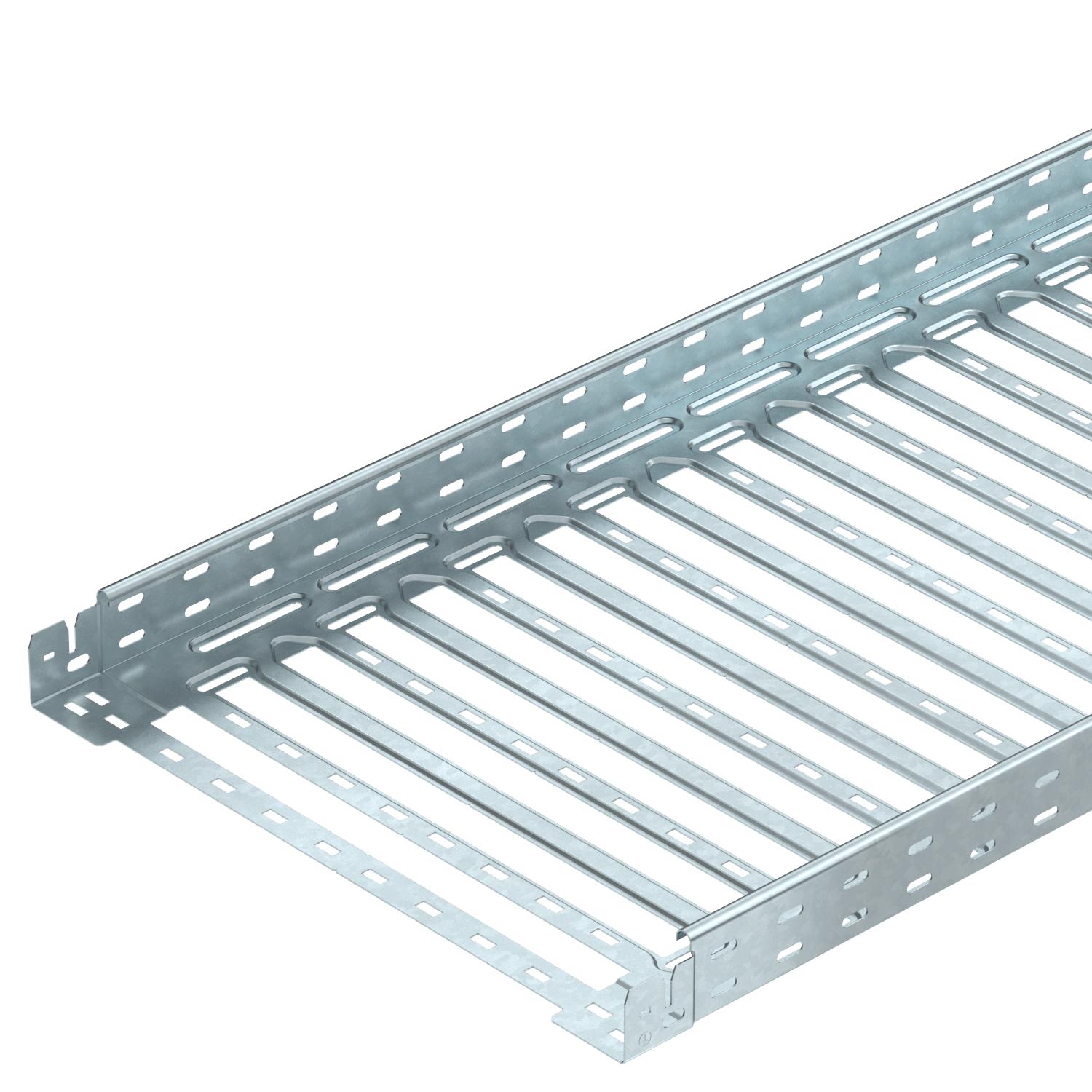

Kabelrinne MKS-Magic® 60 FT

Art.Nr. 6059029 | EAN 4012195830108 | ELDAS-Nr. 127 011 449

Art.Nr. / Typ

Länge	3050 mm

Breite

Höhe	60 mm

Blechstärke	1 mm

Funktionserhalt	nein

Farbe	zink

Werkstoff	Stahl

Oberfläche	tauchfeuerverzinkt

Produktbeschreibung

Produktbeschreibung

Kabelrinne mit integriertem Schnellbefestigungssystem. Die Nutzlänge der Kabelrinne beträgt 3.000 mm.
Die Kabelrinne verfügt über eine durchgängige Seitenlochung von 7 x 20 mm für die Installation zusätzlicher Verbindungs- und Montagebauteile.
Ab Kabelrinnenbreite 200 mm mit 30% Lochanteil, nach VdS Richtlinie 2092 zum Einsatz unter Sprinkleranlagen geeignet.

Der durchgängige Potentialausgleich ist ohne Zusatzbauteile gewährleistet.

Technische Daten

Technische Daten

Art des Verbinders Kabeltragsystem	Klickbefestigung
Ausführung Verbinder	integrierter Verbinder
Belastungstesttyp nach IEC 61537	Typ II
Blechstärke	1 mm
Dimension	60x500x3050
Einsatz Sprinkleranlage	ja
Farbe	zink
Funktionserhalt	nein
Magnetische Schirmdämpfung mit Deckel	50 dB
Magnetische Schirmdämpfung ohne Deckel	20 dB
Mit Oberteil	nein

Montagelochung im Boden	ja
NATO Lochbild	nein
Nutzlänge	3000 mm
Nutzquerschnitt	29800 mm²
Nutzquerschnitt	298 cm²
Oberfläche	tauchfeuerverzinkt
Rostfreier Stahl, gebeizt	nein
Seitenlochung	ja
Weitspann-Ausführung	nein
Werkstoff	Stahl

Abmessungen

Breite	500 mm
Höhe	60 mm
Länge	3050 mm
Maß B	500 mm

Maß L	380 mm
Maß x	396 mm
Maß y	462 mm

Belastungen

Stützabstand 1,5m	1,5 kN/m
Stützabstand 2,0m	1 kN/m

Stützabstand 2,5m	0,7 kN/m

CO2-Fußabdruck (Product Carbon Footprint)

CO2 Fußabdruck (GWP) Cradle-to-Gate	11,1596 kg CO2e / 1 Meter
CO₂ Fußabdruck Wert (GWP)	11,1596 kg CO₂e
Deklarierte Einheit (LCA)	Meter

Ermittlungsdatum CO2 Wert	2025-05-14T00:00:00.000+0200
Menge der deklarierten Einheit (LCA)	1

Technische Daten

Belastungsdiagramm Kabelrinne Typ MKSM 60

Alle Typen

Alle Typen

Typ	Länge	Breite	Höhe	Blechstärke	Funktionserhalt	Farbe	Werkstoff	Oberfläche	ELDAS-Nr.	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
MKSM 610 FT	3050 mm	100 mm	60 mm	1 mm	nein	zink	Stahl	tauchfeuerverzinkt	127 011 409	6059018	m	3 m	34,78 CHF Preis / 1 m
MKSM 615 FT	3050 mm	150 mm	60 mm	1 mm	nein	zink	Stahl	tauchfeuerverzinkt	-----	6059020	m	3 m	47,56 CHF Preis / 1 m
MKSM 620 FT	3050 mm	200 mm	60 mm	1 mm	nein	zink	Stahl	tauchfeuerverzinkt	127 011 419	6059022	m	3 m	47,99 CHF Preis / 1 m
MKSM 630 FT	3050 mm	300 mm	60 mm	1 mm	nein	zink	Stahl	tauchfeuerverzinkt	127 011 429	6059025	m	3 m	71,08 CHF Preis / 1 m
MKSM 640 FT	3050 mm	400 mm	60 mm	1 mm	nein	zink	Stahl	tauchfeuerverzinkt	127 011 439	6059027	m	3 m	81,67 CHF Preis / 1 m
MKSM 650 FT	3050 mm	500 mm	60 mm	1 mm	nein	zink	Stahl	tauchfeuerverzinkt	127 011 449	6059029	m	3 m	97,47 CHF Preis / 1 m
MKSM 660 FT	3050 mm	600 mm	60 mm	1 mm	nein	zink	Stahl	tauchfeuerverzinkt	127 011 459	6059032	m	3 m	108,49 CHF Preis / 1 m

Zubehör

Systemzubehör

Produkte	Typ	ELDAS-Nr.	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
Längsverbinder-Set Magic DD	KTSMV 650 DD	-----	6068946	Stück	1 Stück	40,28 CHF Preis / 1 Stück
Deckel mit Drehriegel FT	DRL 500 FT	-----	6051448	m	3 m	109,96 CHF Preis / 1 m
45°-Bogen 60 FT	RB 45 650 FT	127 031 959	6036140	Stück	1 Stück	185,39 CHF Preis / 1 Stück
90°-Bogen 60 FT	RB 90 650 FT	127 032 599	6036600	Stück	1 Stück	274,36 CHF Preis / 1 Stück
Bogen winkelverstellbar 60 FT	RB W 650 FT	127 033 119	6037130	Stück	1 Stück	288,14 CHF Preis / 1 Stück
Anbau-Abzweigstück 60 FT	RAA 650 FT	127 031 499	6042221	Stück	1 Stück	126,23 CHF Preis / 1 Stück
T-Stück 60 FT	RT 650 FT	127 034 299	6038140	Stück	1 Stück	299,19 CHF Preis / 1 Stück
Kreuzung 60 FT	RK 650 FT	127 033 659	7027419	Stück	1 Stück	398,73 CHF Preis / 1 Stück
Deckel mit Drehriegel DD	DRL 500 DD	127 053 949	6052718	m	3 m	99,80 CHF Preis / 1 m
Trennsteg 60 DD	TSG 60 DD	127 063 679	6062327	m	3 m	16,41 CHF Preis / 1 m
90°-Bogen Magic 60 FT	RBM 90 650 FT	-----	6041160	Stück	1 Stück	239,37 CHF Preis / 1 Stück
