Passerella portacavi SKS 60 FT 3000 | 400 | 1,5 | no | Acciaio | zincato a caldo per immersione

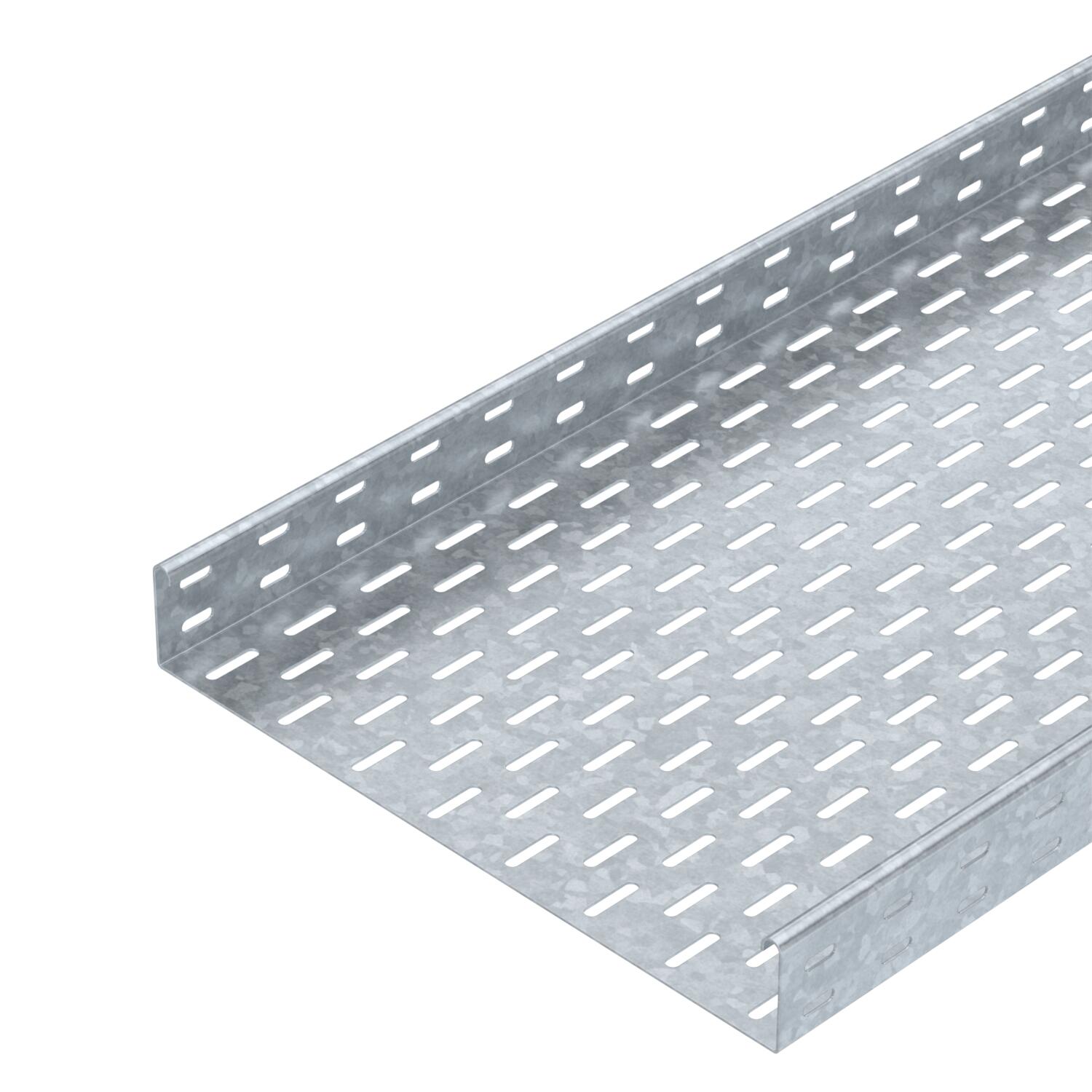

Passerella portacavi SKS 60 FT

N. art. 6056695 | EAN 4012196060559 | ELDAS-No. 127 001 239

N. art. / Tipo

Lughezza.	3000 mm

Larghezza

Spessore lamiera	1,5 mm

Mantenimento funzionale

Materiale	Acciaio

Superficie	zincato a caldo per immersione

Descrizione del prodotto

Descrizione del prodotto

SKS 60 = sistema di passerelle pesante con bordo di altezza 60 mm.
Schermatura magnetica senza coperchio 20 dB, con coperchio 50 dB.

La passerella portacavi tipo SKS può essere utilizzata anche per il mantenimento funzionale. Per ulteriori informazioni consultare la sezione relativa ai sistemi antincendio BSS.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Altezza	2 in
Altezza	60 mm
Colore	zinco
Con parte superiore	no
Dimension W	400 mm
Dimensione B	400 mm
Dimensionee	60x400x3000

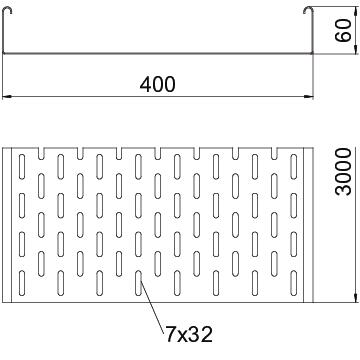

Dimensioni	60 x 400
Distanza tra gli appoggi 1,5 m	2,65 kN/m
Distanza tra gli appoggi 2,0 m	1,8 kN/m
Distanza tra gli appoggi 2,5 m	1,15 kN/m
Distanza tra gli appoggi 3,0 m	0,5 kN/m
Foratura laterale	sì
Foratura NATO	no
Foro di montaggio nel pavimento	sì

Impronta CO2 (GWP) dalla culla al cancello	13,7976 kg CO2e / 1 Metro
Larghezza	400 mm
Larghezza	16 in
Lughezza.	3000 mm
Lughezza.	10 ft
Mantenimento funzionale	no
Materiale	Acciaio
Sezione utile	238 cm²
Sezione utile	23800 mm²
Spessore lamiera	1,5 mm
Spessore lamiera	0,06 in
Superficie	zincato a caldo per immersione
Tipo di giunto sistema portacavi	avvitato
Tipo di prova di carico secondo IEC 61537	Tipo II
Versione a grande portata	no
Versione connettore	senza connettore

Dati tecnici

Schema di sollecitazione passerella portacavi SKS 60

Carico passerella-cavi ammesso in kN/m senza peso operatore
Distanza tra gli appoggi in m
Flessione passerella in mm con kN/m ammessi
Flessione di carico nella procedura di prova
Curva di carico per larghezza passerella in mm
Curva di flessione passerella in base alla distanza tra gli appoggi

Tutti i tipi

Tutti i tipi

Tipo	Lughezza.	Larghezza	Spessore lamiera	Mantenimento funzionale	Materiale	Superficie	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
SKS 610 FT	3000 mm	100 mm	1,5 mm	sì	Acciaio	zincato a caldo per immersione	127 001 209	6056636	m	3 m	42,32 CHF Prezzo / 1 m
SKS 615 FT	3000 mm	150 mm	1,5 mm	sì	Acciaio	zincato a caldo per immersione	-----	6056644	m	3 m	53,98 CHF Prezzo / 1 m
SKS 620 FT	3000 mm	200 mm	1,5 mm	sì	Acciaio	zincato a caldo per immersione	127 001 219	6056652	m	3 m	58,01 CHF Prezzo / 1 m
SKS 630 FT	3000 mm	300 mm	1,5 mm	sì	Acciaio	zincato a caldo per immersione	127 001 229	6056679	m	3 m	76,77 CHF Prezzo / 1 m
SKS 640 FT	3000 mm	400 mm	1,5 mm	no	Acciaio	zincato a caldo per immersione	127 001 239	6056695	m	3 m	88,73 CHF Prezzo / 1 m
SKS 650 FT	3000 mm	500 mm	1,5 mm	no	Acciaio	zincato a caldo per immersione	127 001 249	6056717	m	3 m	100,99 CHF Prezzo / 1 m
SKS 660 FT	3000 mm	600 mm	1,5 mm	no	Acciaio	zincato a caldo per immersione	127 001 259	6056733	m	3 m	112,29 CHF Prezzo / 1 m

Accessorio

Accessori del sistema

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Giunto longitudinale FT	RLVK 60 FT	127 058 009	6067603	pz	10 pz	5,05 CHF Prezzo / 1 pz
Giunto di base DD	SSLB 400 DD	127 058 139	7070322	pz	20 pz	11,00 CHF Prezzo / 1 pz
Coperchio con bussola girevole FT	DRL 400 FT	-----	6051413	m	3 m	76,94 CHF Prezzo / 1 m
Curva 45° 60 FT	RB 45 640 FT	127 031 939	6036138	pz	1 pz	145,34 CHF Prezzo / 1 pz
Curva 90° 60 FT	RB 90 640 FT	127 032 559	6036598	pz	1 pz	210,48 CHF Prezzo / 1 pz
Curva ad angolazione regolabile 60 FT	RB W 640 FT	127 033 079	6037128	pz	1 pz	220,99 CHF Prezzo / 1 pz
Derivazione laterale 60 FT	RAA 640 FT	127 031 459	6042219	pz	1 pz	108,14 CHF Prezzo / 1 pz
Raccordo a T 60 FT	RT 640 FT	127 034 259	6038138	pz	1 pz	218,16 CHF Prezzo / 1 pz
Derivazione a croce 60 FT	RK 640 FT	127 033 619	7027417	pz	1 pz	309,72 CHF Prezzo / 1 pz
Coperchio con bussola girevole DD	DRL 400 DD	127 053 939	6052715	m	3 m	76,94 CHF Prezzo / 1 m
Separatore 60 DD	TSG 60 DD	127 063 679	6062327	m	3 m	16,11 CHF Prezzo / 1 m
Curva 45° 60 FT	RB 45 640 FT	-----	7066406	pz	1 pz	132,31 CHF Prezzo / 1 pz
