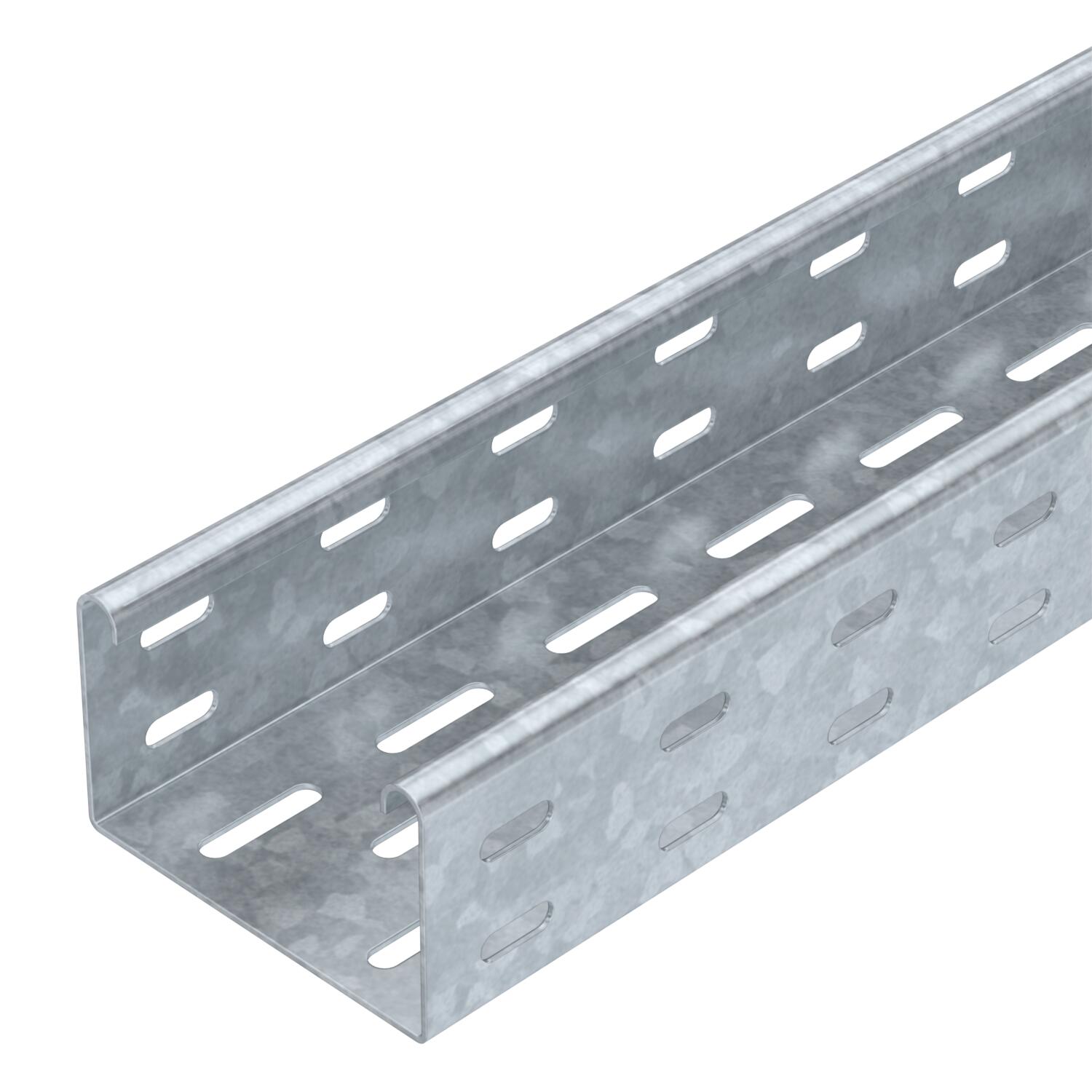

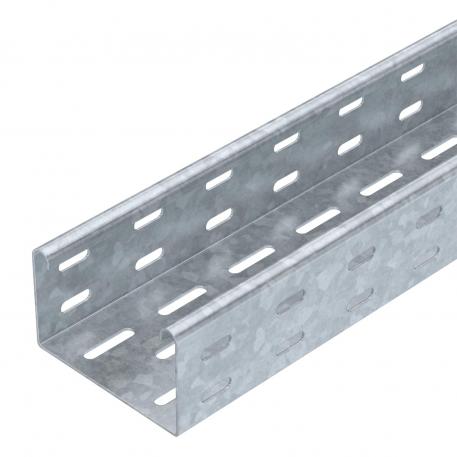

Passerella portacavi SKS 60 FT 3000 | 100 | 1,5 | sì | Acciaio | zincato a caldo per immersione

Passerella portacavi SKS 60 FT

N. art. 6056636 | EAN 4012196389957 | ELDAS-No. 127 001 209

N. art. / Tipo

Lughezza.	3000 mm

Larghezza

Spessore lamiera	1,5 mm

Mantenimento funzionale

Materiale	Acciaio

Superficie	zincato a caldo per immersione

Descrizione del prodotto

Descrizione del prodotto

SKS 60 = sistema di passerelle pesante con bordo di altezza 60 mm.
Schermatura magnetica senza coperchio 20 dB, con coperchio 50 dB.

La passerella portacavi tipo SKS può essere utilizzata anche per il mantenimento funzionale. Per ulteriori informazioni consultare la sezione relativa ai sistemi antincendio BSS.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Altezza	60 mm
Altezza	2 in
Brandschutz	NULL
Colore	zinco
Con parte superiore	no
Dimension W	100 mm
Dimensione B	100 mm

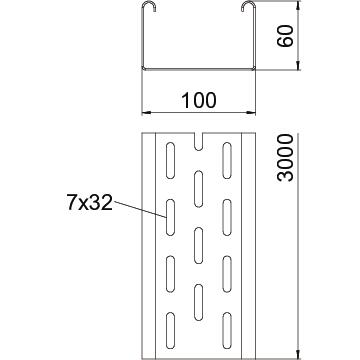

Dimensionee	60x100x3000
Dimensioni	60 x 100
Distanza tra gli appoggi 1,5 m	2,65 kN/m
Distanza tra gli appoggi 2,0 m	1,8 kN/m
Distanza tra gli appoggi 2,5 m	1,15 kN/m
Distanza tra gli appoggi 3,0 m	0,5 kN/m
Foratura laterale	sì
Foratura NATO	no
Foro di montaggio nel pavimento	sì

Impronta CO2 (GWP) dalla culla al cancello	6,2499 kg CO2e / 1 Metro
Larghezza	100 mm
Larghezza	4 in
Lughezza.	10 ft
Lughezza.	3000 mm
Mantenimento funzionale	sì
Materiale	Acciaio
Sezione utile	58 cm²
Sezione utile	5800 mm²
Spessore lamiera	0,06 in
Spessore lamiera	1,5 mm
Superficie	zincato a caldo per immersione
Tipo di giunto sistema portacavi	avvitato
Tipo di prova di carico secondo IEC 61537	Tipo II
Versione a grande portata	no
Versione connettore	senza connettore

Dati tecnici

Schema di sollecitazione passerella portacavi SKS 60

Carico passerella-cavi ammesso in kN/m senza peso operatore
Distanza tra gli appoggi in m
Flessione passerella in mm con kN/m ammessi
Flessione di carico nella procedura di prova
Curva di carico per larghezza passerella in mm
Curva di flessione passerella in base alla distanza tra gli appoggi

Tutti i tipi

Tutti i tipi

Tipo	Lughezza.	Larghezza	Spessore lamiera	Mantenimento funzionale	Materiale	Superficie	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
SKS 610 FT	3000 mm	100 mm	1,5 mm	sì	Acciaio	zincato a caldo per immersione	127 001 209	6056636	m	3 m	42,32 CHF Prezzo / 1 m
SKS 615 FT	3000 mm	150 mm	1,5 mm	sì	Acciaio	zincato a caldo per immersione	-----	6056644	m	3 m	53,98 CHF Prezzo / 1 m
SKS 620 FT	3000 mm	200 mm	1,5 mm	sì	Acciaio	zincato a caldo per immersione	127 001 219	6056652	m	3 m	58,01 CHF Prezzo / 1 m

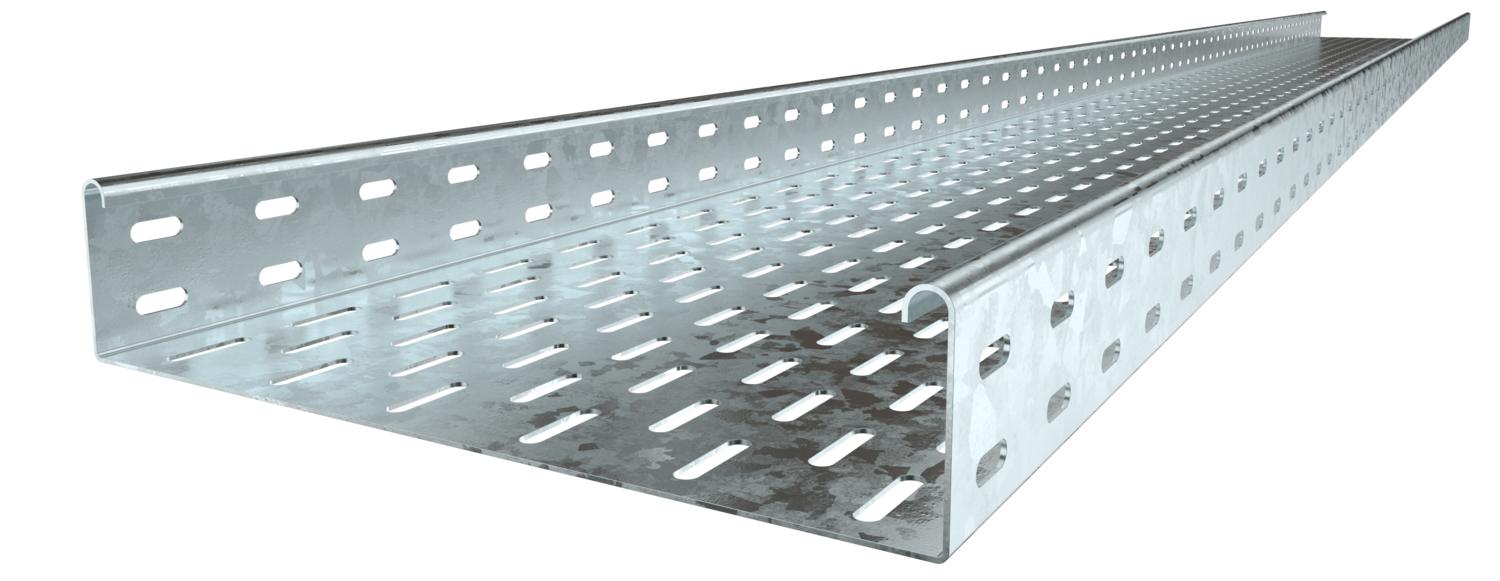

SKS 630 FT	3000 mm	300 mm	1,5 mm	sì	Acciaio	zincato a caldo per immersione	127 001 229	6056679	m	3 m	76,77 CHF Prezzo / 1 m
SKS 640 FT	3000 mm	400 mm	1,5 mm	no	Acciaio	zincato a caldo per immersione	127 001 239	6056695	m	3 m	88,73 CHF Prezzo / 1 m
SKS 650 FT	3000 mm	500 mm	1,5 mm	no	Acciaio	zincato a caldo per immersione	127 001 249	6056717	m	3 m	100,99 CHF Prezzo / 1 m
SKS 660 FT	3000 mm	600 mm	1,5 mm	no	Acciaio	zincato a caldo per immersione	127 001 259	6056733	m	3 m	112,29 CHF Prezzo / 1 m

Accessorio

Accessori del sistema

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Giunto longitudinale FT	RLVK 60 FT	127 058 009	6067603	pz	10 pz	5,05 CHF Prezzo / 1 pz
Giunto di base DD	SSLB 100 DD	127 058 109	7070306	pz	20 pz	4,81 CHF Prezzo / 1 pz
Coperchio con bussola girevole FT	DRL 100 FT	-----	6051340	m	3 m	37,81 CHF Prezzo / 1 m
Curva 45° 60 FT	RB 45 610 FT	127 031 859	6036130	pz	1 pz	67,82 CHF Prezzo / 1 pz
Curva 90° 60 FT	RB 90 610 FT	127 032 399	6036590	pz	1 pz	72,43 CHF Prezzo / 1 pz
Curva ad angolazione regolabile 60 FT	RB W 610 FT	127 032 939	6037120	pz	1 pz	93,09 CHF Prezzo / 1 pz
Derivazione laterale 60 FT	RAA 610 FT	127 031 299	6042211	pz	1 pz	51,41 CHF Prezzo / 1 pz
Raccordo a T 60 FT	RT 610 FT	127 034 119	6038130	pz	1 pz	83,00 CHF Prezzo / 1 pz
Derivazione a croce 60 FT	RK 610 FT	127 033 499	7027411	pz	1 pz	120,38 CHF Prezzo / 1 pz
Coperchio con bussola girevole DD	DRL 100 DD	127 053 909	6052703	m	3 m	37,81 CHF Prezzo / 1 m
Separatore 60 DD	TSG 60 DD	127 063 679	6062327	m	3 m	16,11 CHF Prezzo / 1 m
