Passerella portacavi SKS 60 FT 3000 | 150 | 1,5 | sì | Acciaio | zincato a caldo per immersione

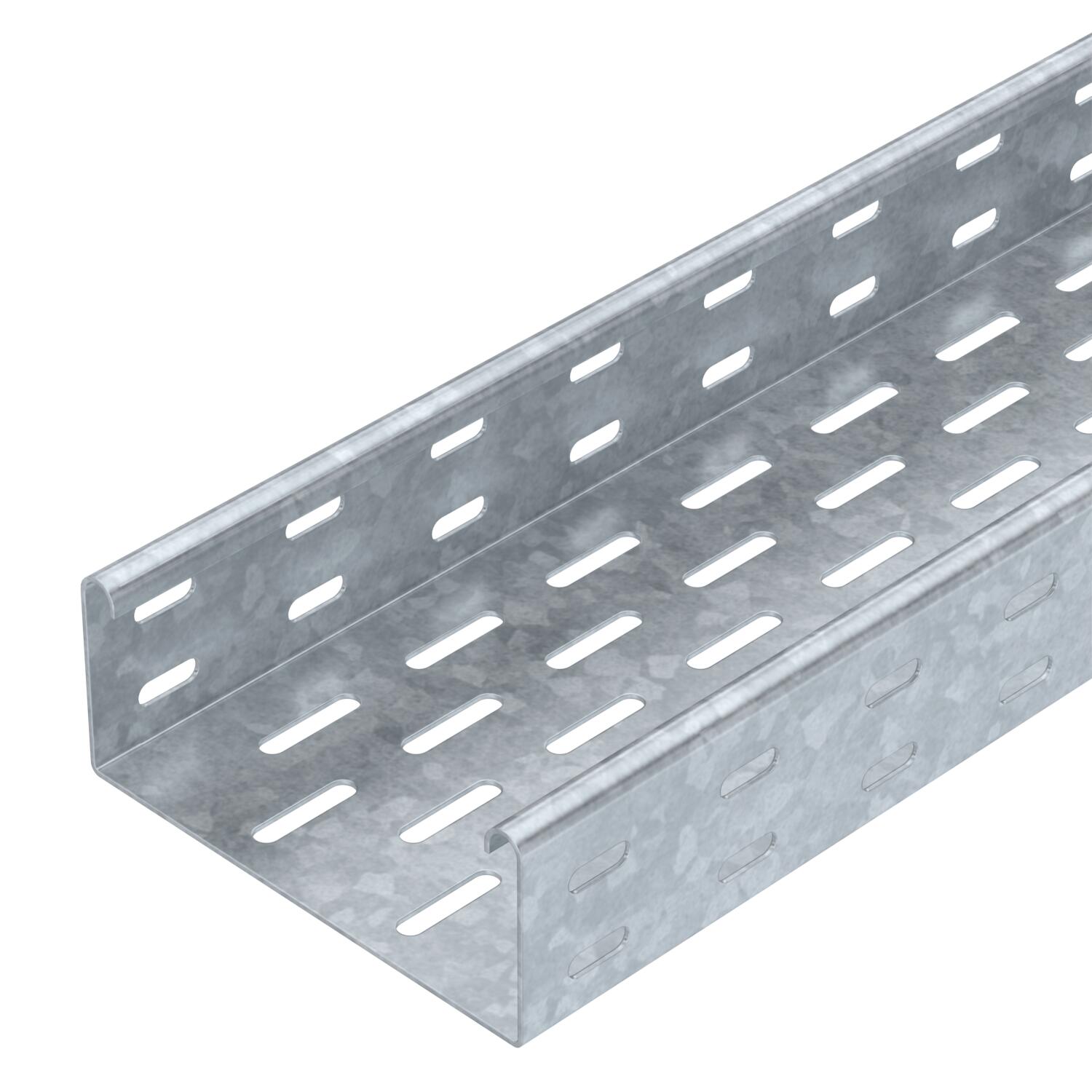

Passerella portacavi SKS 60 FT

N. art. 6056644 | EAN 4012196390014

N. art. / Tipo

Lughezza.	3000 mm

Larghezza

Spessore lamiera	1,5 mm

Mantenimento funzionale

Materiale	Acciaio

Superficie	zincato a caldo per immersione

Descrizione del prodotto

Descrizione del prodotto

SKS 60 = sistema di passerelle pesante con bordo di altezza 60 mm.
Schermatura magnetica senza coperchio 20 dB, con coperchio 50 dB.

La passerella portacavi tipo SKS può essere utilizzata anche per il mantenimento funzionale. Per ulteriori informazioni consultare la sezione relativa ai sistemi antincendio BSS.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Brandschutz	NULL
Colore	zinco
Con parte superiore	no
Dimensionee	60x150x3000
Dimensioni	60 x 150
Foratura laterale	sì
Foratura NATO	no
Foro di montaggio nel pavimento	sì
Mantenimento funzionale	sì

Materiale	Acciaio
Sezione utile	8800 mm²
Sezione utile	88 cm²
Spessore lamiera	0,06 in
Spessore lamiera	1,5 mm
Superficie	zincato a caldo per immersione
Tipo di giunto sistema portacavi	avvitato
Tipo di prova di carico secondo IEC 61537	Tipo II
Versione a grande portata	no
Versione connettore	senza connettore

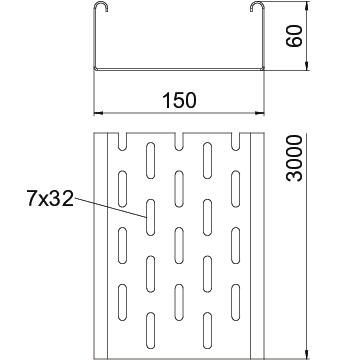

Misure

Altezza	2 in
Altezza	60 mm
Dimensione B	150 mm
Dimensione W	150 mm

Larghezza	150 mm
Larghezza	6 in
Lughezza.	3000 mm
Lughezza.	10 ft

Carichi

Distanza tra gli appoggi 1,5 m	2,65 kN/m
Distanza tra gli appoggi 2,0 m	1,8 kN/m

Distanza tra gli appoggi 2,5 m	1,15 kN/m
Distanza tra gli appoggi 3,0 m	0,5 kN/m

Impronta di CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	7,5127 kg CO₂e
Data di rilevazione valore CO2	2025-05-14T00:00:00.000+0200
Declared Unit (LCA)	Metro

Declared Unit Quantity (LCA)	1
Impronta CO2 (GWP) dalla culla al cancello	7,5127 kg CO2e / 1 Metro

Dati tecnici

Schema di sollecitazione passerella portacavi SKS 60

Tutti i tipi

Tutti i tipi

Tipo	Lughezza.	Larghezza	Spessore lamiera	Mantenimento funzionale	Materiale	Superficie	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
SKS 610 FT	3000 mm	100 mm	1,5 mm	sì	Acciaio	zincato a caldo per immersione	127 001 209	6056636	m	3 m	43,10 CHF Prezzo / 1 m
SKS 615 FT	3000 mm	150 mm	1,5 mm	sì	Acciaio	zincato a caldo per immersione	-----	6056644	m	3 m	54,98 CHF Prezzo / 1 m
SKS 620 FT	3000 mm	200 mm	1,5 mm	sì	Acciaio	zincato a caldo per immersione	127 001 219	6056652	m	3 m	59,08 CHF Prezzo / 1 m
SKS 630 FT	3000 mm	300 mm	1,5 mm	sì	Acciaio	zincato a caldo per immersione	127 001 229	6056679	m	3 m	78,19 CHF Prezzo / 1 m
SKS 640 FT	3000 mm	400 mm	1,5 mm	no	Acciaio	zincato a caldo per immersione	127 001 239	6056695	m	3 m	90,37 CHF Prezzo / 1 m
SKS 650 FT	3000 mm	500 mm	1,5 mm	no	Acciaio	zincato a caldo per immersione	127 001 249	6056717	m	3 m	102,86 CHF Prezzo / 1 m
SKS 660 FT	3000 mm	600 mm	1,5 mm	no	Acciaio	zincato a caldo per immersione	127 001 259	6056733	m	3 m	114,37 CHF Prezzo / 1 m

Accessorio

Accessori del sistema

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Giunto longitudinale FT	RLVK 60 FT	127 058 009	6067603	pz	10 pz	5,14 CHF Prezzo / 1 pz
Giunto di base DD	SSLB 150 DD	-----	7070310	pz	20 pz	6,00 CHF Prezzo / 1 pz
Coperchio con bussola girevole FT	DRL 150 FT	-----	6051359	m	3 m	50,82 CHF Prezzo / 1 m
Curva 45° 60 FT	RB 45 615 FT	127 031 879	6036132	pz	1 pz	71,43 CHF Prezzo / 1 pz
Curva 90° 60 FT	RB 90 615 FT	127 032 439	6036592	pz	1 pz	86,67 CHF Prezzo / 1 pz
Curva ad angolazione regolabile 60 FT	RB W 615 FT	127 032 959	6037122	pz	1 pz	117,82 CHF Prezzo / 1 pz
Derivazione laterale 60 FT	RAA 615 FT	127 031 339	6042213	pz	1 pz	59,50 CHF Prezzo / 1 pz
Raccordo a T 60 FT	RT 615 FT	127 034 139	6038132	pz	1 pz	100,08 CHF Prezzo / 1 pz
Coperchio con bussola girevole DD	DRL 150 DD	-----	6052706	m	3 m	50,82 CHF Prezzo / 1 m
Separatore 60 DD	TSG 60 DD	127 063 679	6062327	m	3 m	16,41 CHF Prezzo / 1 m
