Passerella portacavi SKS 60 FT 3000 | 600 | 1,5 | no | Acciaio | zincato a caldo per immersione

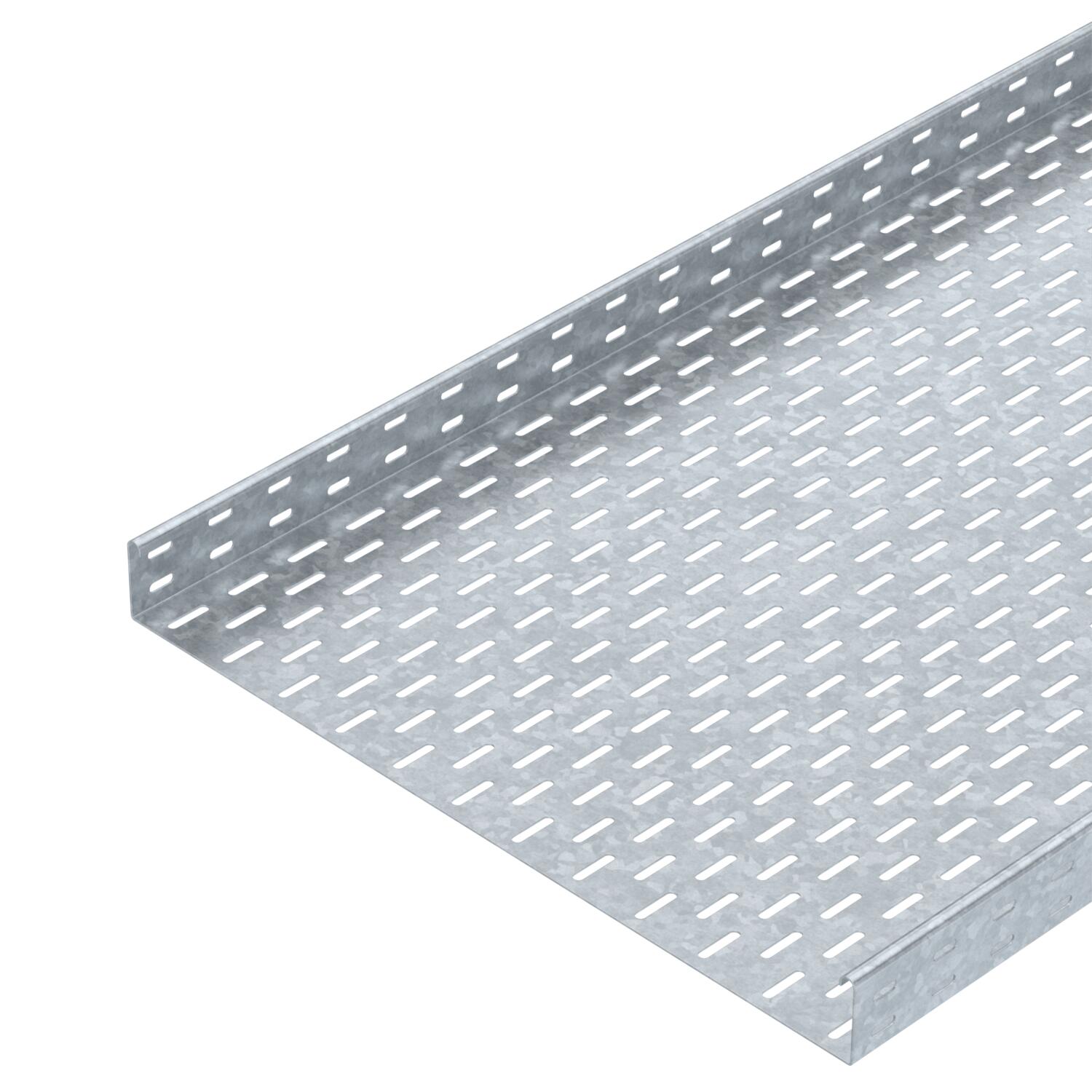

Passerella portacavi SKS 60 FT

N. art. 6056733 | EAN 4012196060672 | ELDAS-No. 127 001 259

N. art. / Tipo

Lughezza.	3000 mm

Larghezza

Spessore lamiera	1,5 mm

Mantenimento funzionale

Materiale	Acciaio

Superficie	zincato a caldo per immersione

Descrizione del prodotto

Descrizione del prodotto

SKS 60 = sistema di passerelle pesante con bordo di altezza 60 mm.
Schermatura magnetica senza coperchio 20 dB, con coperchio 50 dB.

La passerella portacavi tipo SKS può essere utilizzata anche per il mantenimento funzionale. Per ulteriori informazioni consultare la sezione relativa ai sistemi antincendio BSS.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Altezza	2 in
Altezza	60 mm
Colore	zinco
Con parte superiore	no
Dimension W	600 mm
Dimensione B	600 mm
Dimensionee	60x600x3000

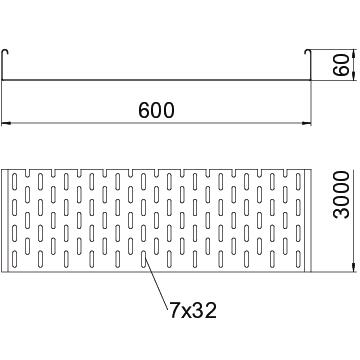

Dimensioni	60 x 600
Distanza tra gli appoggi 1,5 m	2,65 kN/m
Distanza tra gli appoggi 2,0 m	1,8 kN/m
Distanza tra gli appoggi 2,5 m	1,15 kN/m
Distanza tra gli appoggi 3,0 m	0,5 kN/m
Foratura laterale	sì
Foratura NATO	no
Foro di montaggio nel pavimento	sì

Impronta CO2 (GWP) dalla culla al cancello	18,8277 kg CO2e / 1 Metro
Larghezza	600 mm
Larghezza	24 in
Lughezza.	10 ft
Lughezza.	3000 mm
Mantenimento funzionale	no
Materiale	Acciaio
Sezione utile	35800 mm²
Sezione utile	358 cm²
Spessore lamiera	0,06 in
Spessore lamiera	1,5 mm
Superficie	zincato a caldo per immersione
Tipo di giunto sistema portacavi	avvitato
Tipo di prova di carico secondo IEC 61537	Tipo II
Versione a grande portata	no
Versione connettore	senza connettore

Dati tecnici

Schema di sollecitazione passerella portacavi SKS 60

Carico passerella-cavi ammesso in kN/m senza peso operatore
Distanza tra gli appoggi in m
Flessione passerella in mm con kN/m ammessi
Flessione di carico nella procedura di prova
Curva di carico per larghezza passerella in mm
Curva di flessione passerella in base alla distanza tra gli appoggi

Tutti i tipi

Tutti i tipi

Tipo	Lughezza.	Larghezza	Spessore lamiera	Mantenimento funzionale	Materiale	Superficie	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
SKS 610 FT	3000 mm	100 mm	1,5 mm	sì	Acciaio	zincato a caldo per immersione	127 001 209	6056636	m	3 m	42,32 CHF Prezzo / 1 m
SKS 615 FT	3000 mm	150 mm	1,5 mm	sì	Acciaio	zincato a caldo per immersione	-----	6056644	m	3 m	53,98 CHF Prezzo / 1 m
SKS 620 FT	3000 mm	200 mm	1,5 mm	sì	Acciaio	zincato a caldo per immersione	127 001 219	6056652	m	3 m	58,01 CHF Prezzo / 1 m
SKS 630 FT	3000 mm	300 mm	1,5 mm	sì	Acciaio	zincato a caldo per immersione	127 001 229	6056679	m	3 m	76,77 CHF Prezzo / 1 m
SKS 640 FT	3000 mm	400 mm	1,5 mm	no	Acciaio	zincato a caldo per immersione	127 001 239	6056695	m	3 m	88,73 CHF Prezzo / 1 m
SKS 650 FT	3000 mm	500 mm	1,5 mm	no	Acciaio	zincato a caldo per immersione	127 001 249	6056717	m	3 m	100,99 CHF Prezzo / 1 m
SKS 660 FT	3000 mm	600 mm	1,5 mm	no	Acciaio	zincato a caldo per immersione	127 001 259	6056733	m	3 m	112,29 CHF Prezzo / 1 m

Accessorio

Accessori del sistema

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Giunto longitudinale FT	RLVK 60 FT	127 058 009	6067603	pz	10 pz	5,05 CHF Prezzo / 1 pz
Giunto di base DD	SSLB 600 DD	127 058 169	7070334	pz	20 pz	16,23 CHF Prezzo / 1 pz
Coperchio con bussola girevole FT	DRL 600 FT	-----	6051472	m	3 m	113,13 CHF Prezzo / 1 m
Curva 45° 60 FT	RB 45 660 FT	127 031 979	6036142	pz	1 pz	206,83 CHF Prezzo / 1 pz
Curva 90° 60 FT	RB 90 660 FT	127 032 639	6036602	pz	1 pz	313,34 CHF Prezzo / 1 pz
Curva ad angolazione regolabile 60 FT	RB W 660 FT	127 033 159	6037132	pz	1 pz	329,04 CHF Prezzo / 1 pz
Derivazione laterale 60 FT	RAA 660 FT	127 031 539	6042223	pz	1 pz	134,21 CHF Prezzo / 1 pz
Raccordo a T 60 FT	RT 660 FT	127 034 339	6038142	pz	1 pz	342,24 CHF Prezzo / 1 pz
Derivazione a croce 60 FT	RK 660 FT	127 033 699	7027421	pz	1 pz	469,63 CHF Prezzo / 1 pz
Coperchio con bussola girevole DD	DRL 600 DD	127 053 969	6052724	m	3 m	113,13 CHF Prezzo / 1 m
Separatore 60 DD	TSG 60 DD	127 063 679	6062327	m	3 m	16,11 CHF Prezzo / 1 m
