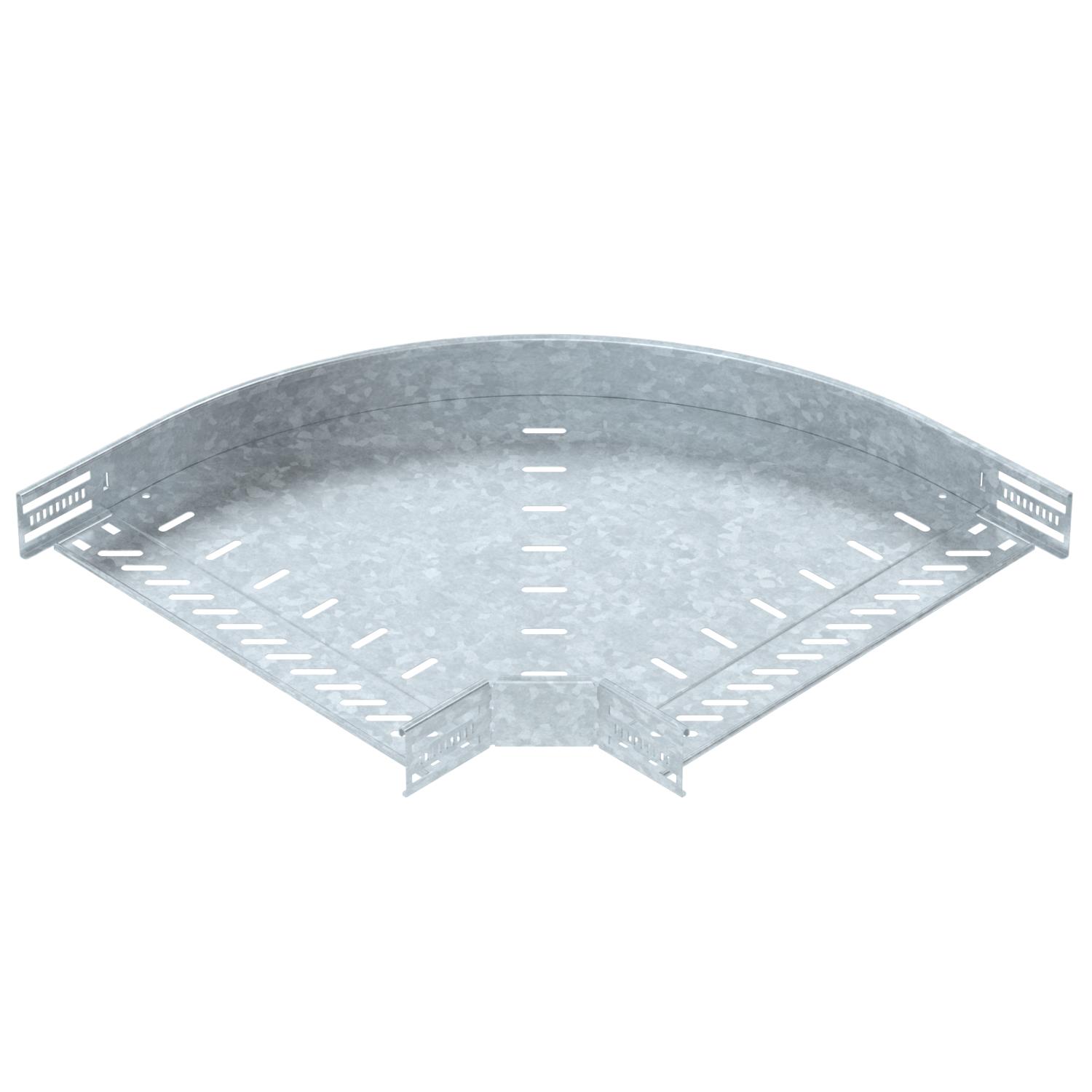

Curva 90° 60 FT
N. art. 6036598 | EAN 4012197344559 | ELDAS-No. 127 032 559
- Descrizione del prodotto
-
Descrizione del prodottoCurva di 90° per realizzare una deviazione orizzontale, accessorio per passerelle portacavi a innesto e avvitabili con altezza bordo di 60 mm. Montaggio senza viti con morsetti doppi oppure connessione a vite con viti a testa tonda FRS e dadi con rondelle M6. Utilizzabile in ambienti interni ed esterni. Il materiale di fissaggio deve essere ordinato separatamente.
-
- Dati tecnici
-
Dati tecnici
Acciaio inossidabile, decapato no Colore zinco Con parte superiore no Deviazione di direzione orizzontale Dimensionee 60x400 Foratura laterale sì Foratura NATO no Forma costruttiva Curva rigida Foro di montaggio nel pavimento sì Mantenimento funzionale sì Materiale Acciaio Piegatura (angolo) 90° Quantità viti raccomandata 14 St. Range di temperatura di esercizio max 120 °C Range di temperatura di esercizio min. -20 °C Spessore lamiera 0,8 mm Spessore longherone 1,25 mm Spessore materiale piastra 1 mm Superficie zincato a caldo per immersione Tipo di giunto sistema portacavi avvitato/fissato Versione a grande portata no Versione connettore connettore integrato Misure

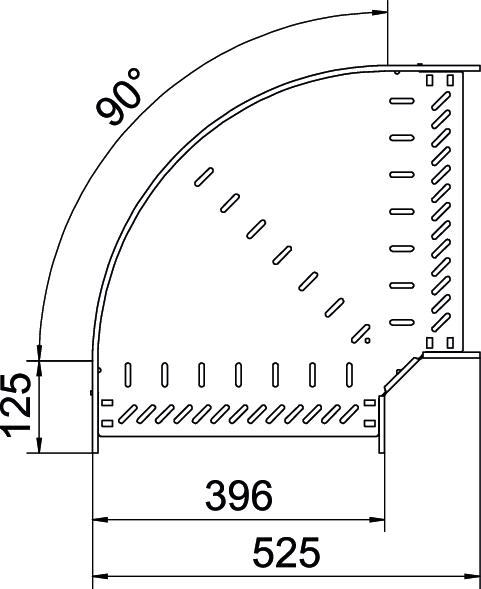

Altezza 60 mm Dimensione B 400 mm Larghezza 400 mm Impronta di CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 7,4044 kg CO₂e Data di rilevazione valore CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) Pezzo Declared Unit Quantity (LCA) 1 Impronta CO2 (GWP) dalla culla al cancello 7,4044 kg CO2e / 1 Pezzo - Tutti i tipi
-
Tutti i tipi
-
Accessori del sistema
Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.

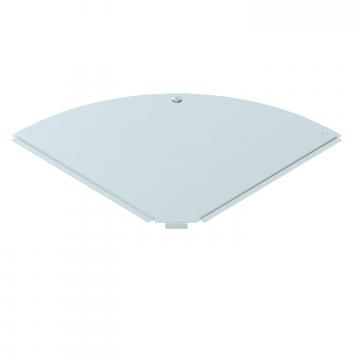

Coperchio per curva di 90° DD
RBD 90 400 DD 127 035 169 6036958 1 pz 182,43 CHF Prezzo / 1 pz Accessori di montaggio
Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
Morsetto doppio, montaggio accessori A2
DOP A2 ----- 6035998 10 pz 75,10 CHF Prezzo / 100 pz
Vite a testa tonda con dado flangiato, F
FRSB 6x12 F 127 090 009 6406122 100 pz 36,78 CHF Prezzo / 100 pz - Download
-
