Wand- und Stielausleger AW 30 FT 110 | 3 | zink

Wand- und Stielausleger AW 30 FT

Art.Nr. 6419704 | EAN 4012196206599 | ELDAS-Nr. 127 081 609

Art.Nr. / Typ

Breite

F in kN	3 kN

Farbe	zink

Produktbeschreibung

Produktbeschreibung

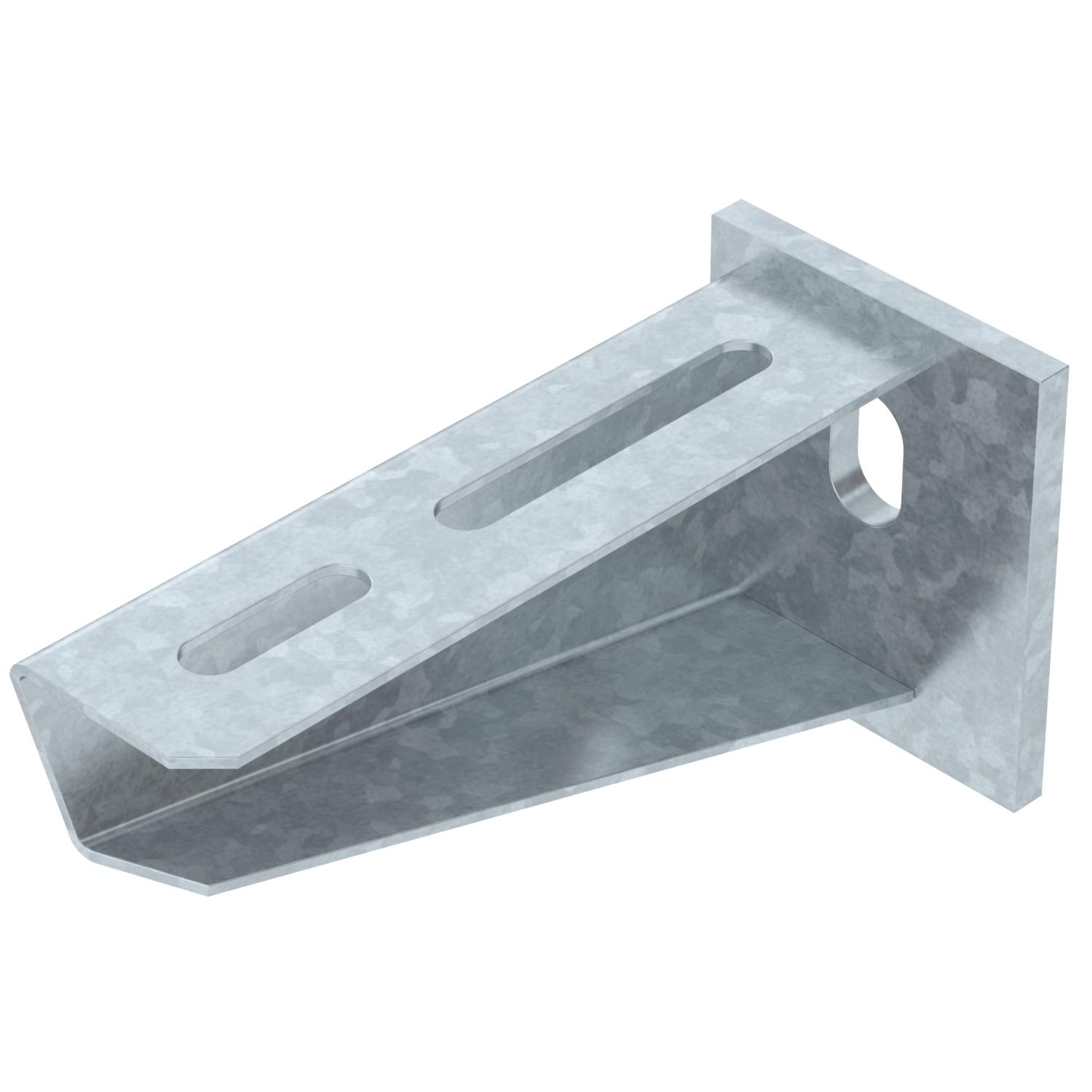

Mittelschwerer Wand- und Stielausleger mit angeschweißter Kopfplatte.

Befestigung des Auslegers am U-Stiel ab der Breite 400 mm mit Sechskantschraube durch beide Holme des Stiels. Bitte dazu die passenden Distanzstücke einsetzen!

Technische Daten

Technische Daten

Ausführung	Wand- und Stielausleger
Breite	110 mm
CO2 Fußabdruck (GWP) Cradle-to-Gate	0,5485 kg CO2e / 1 Stück
Dimension	B110mm
EPD-Artikel	ja
F in kN	3 kN
Farbe	zink
Funktionserhalt	ja
Höhe	60 mm
Länge	50 mm

Lochdurchmesser	11 mm
Maß B	110 mm
Maß A	50 mm
Maß H	60 mm
Oberfläche	tauchfeuerverzinkt
Rostfreier Stahl, gebeizt	nein
Werkstoff	Stahl
Winkelbereich max.	90 mm
Winkelbereich min.	90 mm

Technische Daten

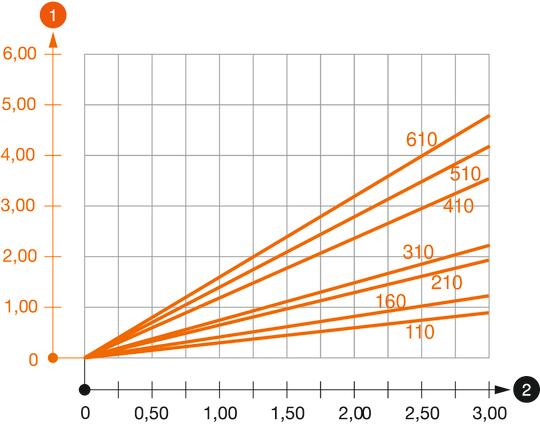

Belastungsdiagramm Ausleger Typ AW 30

Durchbiegung der Auslegerspitze bei zulässiger Auslegerbelastung
Zulässige Auslegerbelastung in kN ohne Mannlast
Belastungskurve mit Auslegerlängen in mm

Alle Typen

Alle Typen

Typ	Breite	F in kN	Farbe	ELDAS-Nr.	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
AW 30 11 FT	110 mm	3 kN	zink	127 081 609	6419704	Stück	1 Stück	11,79 CHF Preis / 1 Stück
AW 30 16 FT	160 mm	3 kN	zink	127 081 619	6419712	Stück	1 Stück	12,24 CHF Preis / 1 Stück
AW 30 21 FT	210 mm	3 kN	zink	127 081 629	6419720	Stück	1 Stück	13,56 CHF Preis / 1 Stück
AW 30 26 FT	260 mm	3 kN	zink	-----	6419739	Stück	1 Stück	22,90 CHF Preis / 1 Stück
AW 30 31 FT	310 mm	3 kN	zink	127 081 639	6419747	Stück	1 Stück	16,18 CHF Preis / 1 Stück
AW 30 41 FT	410 mm	3 kN	zink	127 081 649	6419763	Stück	1 Stück	25,06 CHF Preis / 1 Stück
AW 30 51 FT	510 mm	3 kN	zink	127 081 659	6419798	Stück	1 Stück	34,86 CHF Preis / 1 Stück
AW 30 61 FT	610 mm	3 kN	zink	127 081 669	6419828	Stück	1 Stück	37,49 CHF Preis / 1 Stück
AW 30 71 FT	710 mm	3 kN	zink	127 081 209	6419836	Stück	1 Stück	60,77 CHF Preis / 1 Stück
AW 30 56 FT	560 mm	3 kN	zink	-----	6419844	Stück	1 Stück	36,69 CHF Preis / 1 Stück
