Mensola a parete e a profilato AW 30 FT 110 | 3 | zinco

Mensola a parete e a profilato AW 30 FT

N. art. 6419704 | EAN 4012196206599 | ELDAS-No. 127 081 609

N. art. / Tipo

Larghezza

F in kN	3 kN

Colore	zinco

Descrizione del prodotto

Descrizione del prodotto

Mensola medio-pesante a parete e a profilato con piastra di supporto saldata.

Fissaggio della mensola al profilato a U a partire dalla larghezza di 400 mm con vite a testa esagonale attraverso entrambi i longheroni del profilato. Si prega di impiegare i distanziatori adatti allo scopo.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Altezza	60 mm
Area ad angolo max	90 mm
Area ad angolo min.	90 mm
Articolo EPD	sì
Colore	zinco
Diametro foro	11 mm

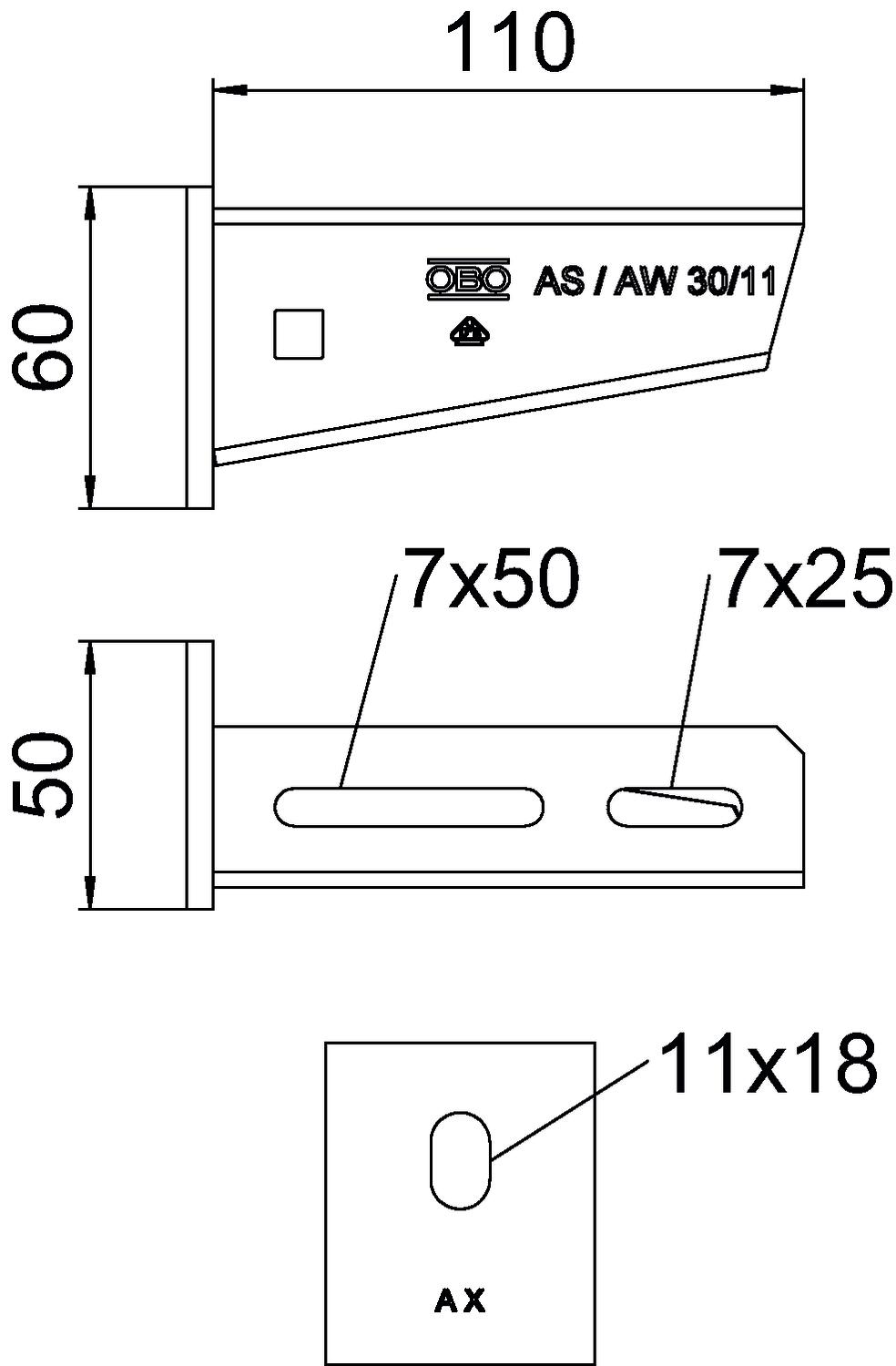

Dimensione A	50 mm
Dimensione B	110 mm
Dimensione H	60 mm

Dimensionee	B110mm
F in kN	3 kN
Impronta CO2 (GWP) dalla culla al cancello	0,5485 kg CO2e / 1 Pezzo
Larghezza	110 mm
Lughezza.	50 mm
Mantenimento funzionale	sì
Materiale	Acciaio
Superficie	zincato a caldo per immersione
Versione	Mensola parete e profilato

Dati tecnici

Schema di sollecitazione mensola AW 30

Flessione dell'estremità della mensola con carico mensola ammissibile.
Carico mensola ammissibile in kN senza peso operatore
Curva di carico con sbraccio in mm

Tutti i tipi

Tutti i tipi

Tipo	Larghezza	F in kN	Colore	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
AW 30 11 FT	110 mm	3 kN	zinco	127 081 609	6419704	pz	1 pz	11,79 CHF Prezzo / 1 pz
AW 30 16 FT	160 mm	3 kN	zinco	127 081 619	6419712	pz	1 pz	12,24 CHF Prezzo / 1 pz
AW 30 21 FT	210 mm	3 kN	zinco	127 081 629	6419720	pz	1 pz	13,56 CHF Prezzo / 1 pz
AW 30 26 FT	260 mm	3 kN	zinco	-----	6419739	pz	1 pz	22,90 CHF Prezzo / 1 pz
AW 30 31 FT	310 mm	3 kN	zinco	127 081 639	6419747	pz	1 pz	16,18 CHF Prezzo / 1 pz
AW 30 41 FT	410 mm	3 kN	zinco	127 081 649	6419763	pz	1 pz	25,06 CHF Prezzo / 1 pz
AW 30 51 FT	510 mm	3 kN	zinco	127 081 659	6419798	pz	1 pz	34,86 CHF Prezzo / 1 pz
AW 30 61 FT	610 mm	3 kN	zinco	127 081 669	6419828	pz	1 pz	37,49 CHF Prezzo / 1 pz
AW 30 71 FT	710 mm	3 kN	zinco	127 081 209	6419836	pz	1 pz	60,77 CHF Prezzo / 1 pz
AW 30 56 FT	560 mm	3 kN	zinco	-----	6419844	pz	1 pz	36,69 CHF Prezzo / 1 pz
