Mensola a parete e a profilato AW 30 FT
N. art. 6419844 | EAN 4012196207015
- Descrizione del prodotto
-

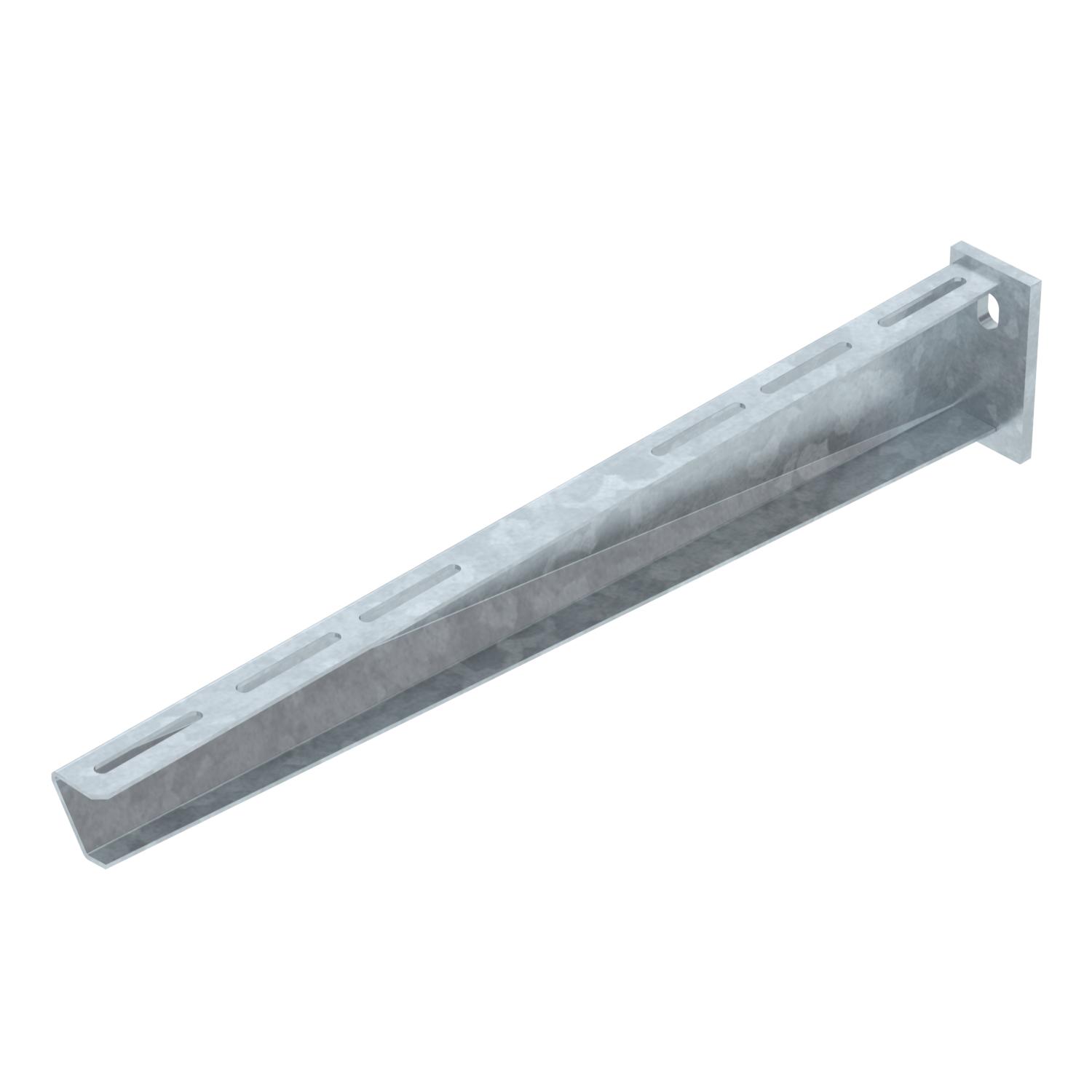

Descrizione del prodottoMensola medio-pesante a parete e a profilato con piastra di supporto saldata.
Fissaggio della mensola al profilato a U a partire dalla larghezza di 400 mm con vite a testa esagonale attraverso entrambi i longheroni del profilato. Si prega di impiegare i distanziatori adatti allo scopo.
-
- Dati tecnici
-
Dati tecnici
Acciaio inossidabile, decapato no Area ad angolo max 90 mm Area ad angolo min. 90 mm Articolo EPD sì Colore zinco Conformità ROHS sì Diametro foro 13 mm Dimensionee B560mm F in kN 3 kN Mantenimento funzionale no Materiale Acciaio Serie di prodotti Serie AW 30 Superficie zincato a caldo per immersione Versione Mensola parete e profilato Misure

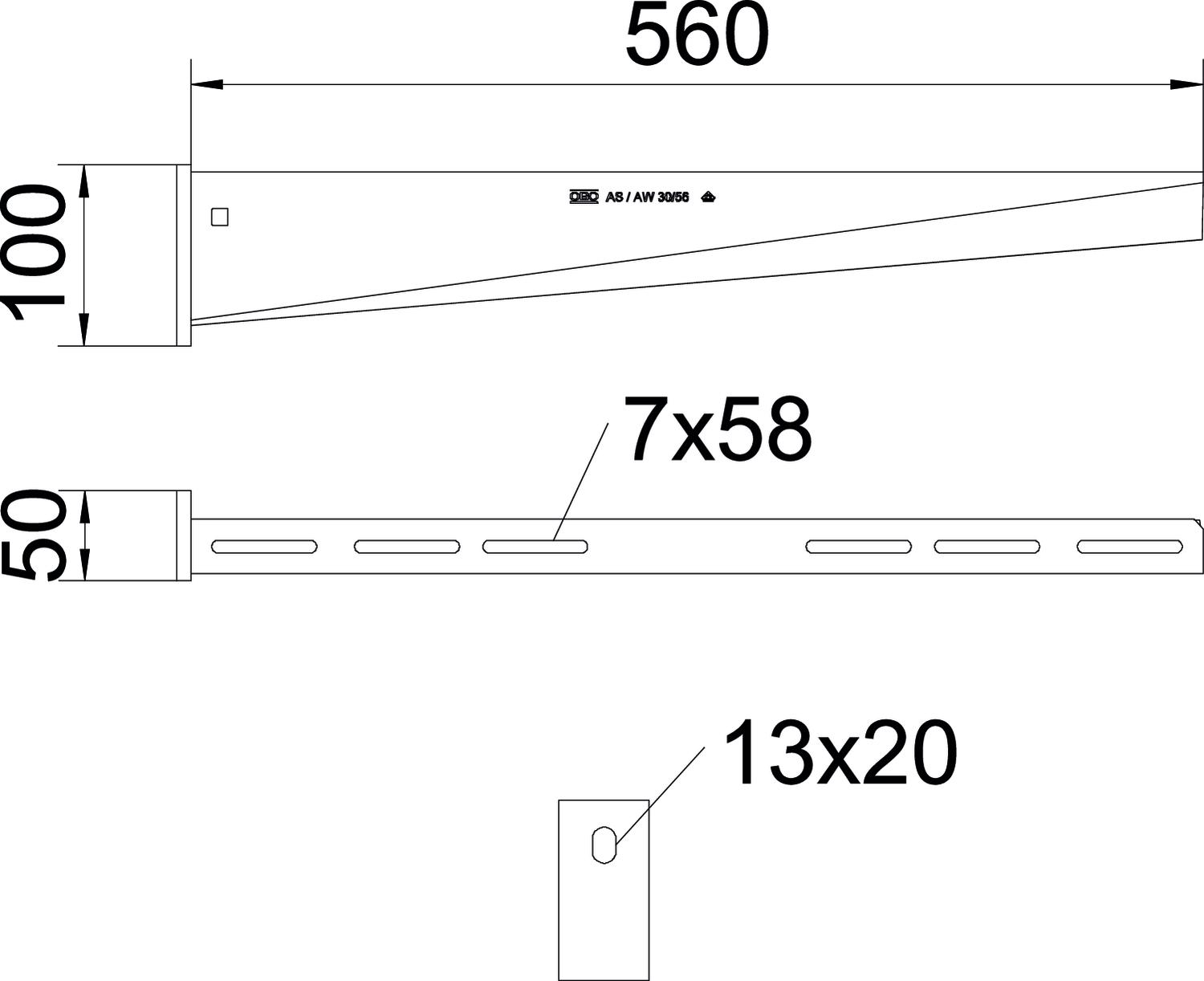

Altezza 100 mm Dimensione A 50 mm Dimensione B 560 mm Dimensione H 100 mm Larghezza 560 mm Lughezza. 50 mm Impronta di CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 3,8849 kg CO₂e Data di rilevazione valore CO2 2025-05-14T00:00:00.000+0200 Declared Unit Pezzo Declared Unit Quantity 1 Impronta CO2 (GWP) dalla culla al cancello 3,8849 kg CO2e / 1 Pezzo Dati tecnici
Schema di sollecitazione mensola AW 30
-
Flessione dell'estremità della mensola con carico mensola ammissibile.
-
Carico mensola ammissibile in kN senza peso operatore
-
Curva di carico con sbraccio in mm
-
- Tutti i tipi
-
Tutti i tipi
-
Accessori di montaggio
Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
Vite a testa tonda con dado flangiato, F
FRSB 6x12 F 127 090 009 6406122 100 pz 36,78 CHF Prezzo / 100 pz - Download
-
