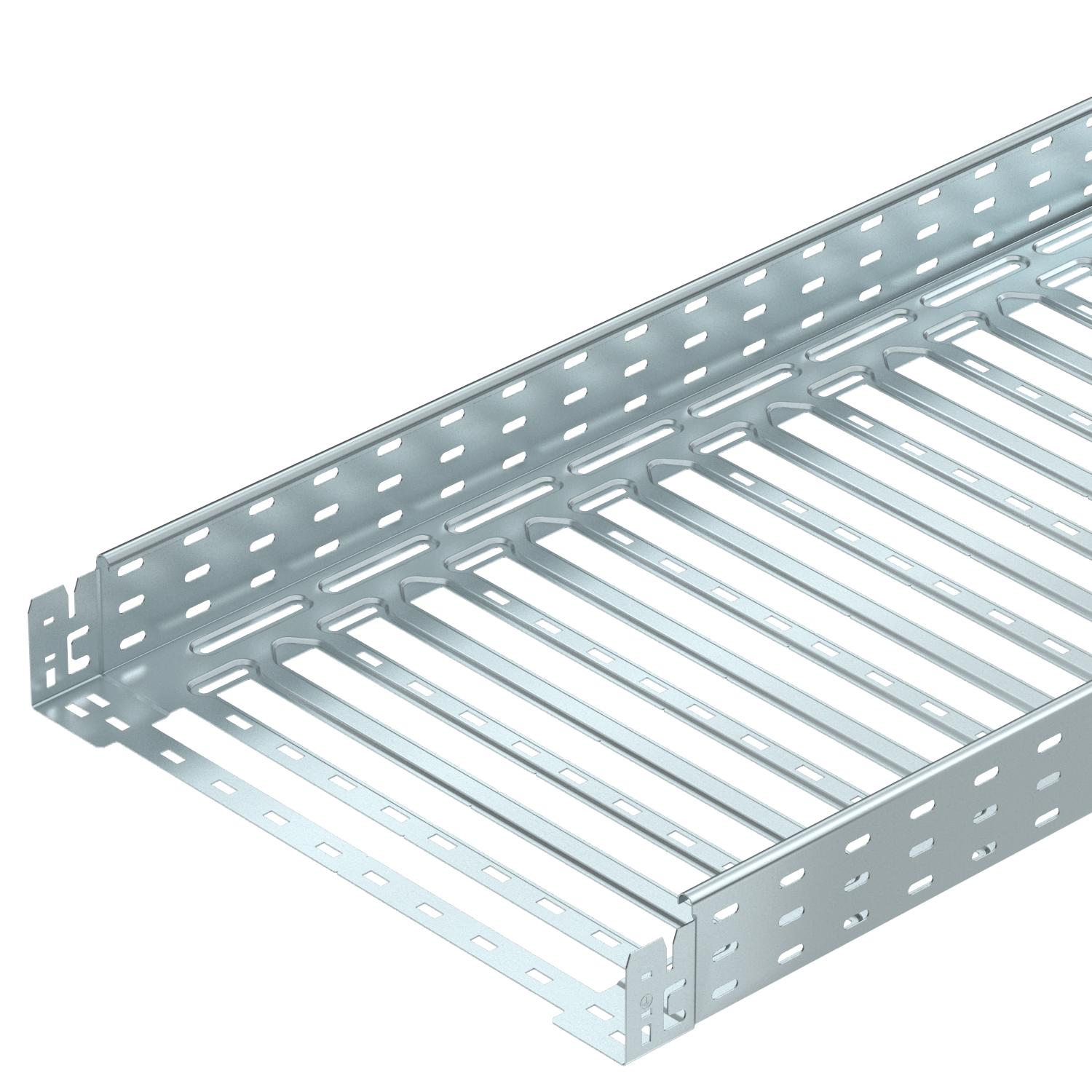

Kabelrinne MKS-Magic® 85 FS 3050 | 500 | 85 | 1 | nein | zink | Stahl | bandverzinkt

Kabelrinne MKS-Magic® 85 FS

Art.Nr. 6059090 | EAN 4012195830399 | ELDAS-Nr. 127 011 649

Art.Nr. / Typ

Länge	3050 mm

Breite

Höhe	85 mm

Blechstärke	1 mm

Funktionserhalt	nein

Farbe	zink

Werkstoff	Stahl

Oberfläche	bandverzinkt

Produktbeschreibung

Produktbeschreibung

Kabelrinne mit integriertem Schnellbefestigungssystem. Die Nutzlänge der Kabelrinne beträgt 3.000 mm.
Die Kabelrinne verfügt über eine durchgängige Seitenlochung von 7 x 20 mm für die Installation zusätzlicher Verbindungs- und Montagebauteile.
Ab Kabelrinnenbreite 200 mm mit 30% Lochanteil, nach VdS Richtlinie 2092 zum Einsatz unter Sprinkleranlagen geeignet.

Der durchgängige Potentialausgleich ist ohne Zusatzbauteile gewährleistet.

Technische Daten

Technische Daten

Art des Verbinders Kabeltragsystem	Klickbefestigung
Ausführung Verbinder	integrierter Verbinder
Belastungstesttyp nach IEC 61537	Typ II
Blechstärke	1 mm
Dimension	85x500x3050
Einsatz Sprinkleranlage	ja
Farbe	zink
Funktionserhalt	nein
Magnetische Schirmdämpfung mit Deckel	50 dB
Magnetische Schirmdämpfung ohne Deckel	20 dB
Mit Oberteil	nein

Montagelochung im Boden	ja
NATO Lochbild	nein
Nutzlänge	3000 mm
Nutzquerschnitt	423 cm²
Nutzquerschnitt	42300 mm²
Oberfläche	bandverzinkt
Rostfreier Stahl, gebeizt	nein
Seitenlochung	ja
Weitspann-Ausführung	nein
Werkstoff	Stahl

Abmessungen

Breite	500 mm
Höhe	85 mm
Länge	3050 mm
Maß B	500 mm

Maß L	380 mm
Maß x	396 mm
Maß y	462 mm

Belastungen

NEMA Lastklasse	8A
Stützabstand 1,5m	1,4 kN/m

Stützabstand 2,0m	1,1 kN/m
Stützabstand 2,5m	0,85 kN/m

CO2-Fußabdruck (Product Carbon Footprint)

CO2 Fußabdruck (GWP) Cradle-to-Gate	12,4585 kg CO2e / 1 Meter
CO₂ Fußabdruck Wert (GWP)	12,4585 kg CO₂e
Deklarierte Einheit (LCA)	Meter

Ermittlungsdatum CO2 Wert	2025-05-14T00:00:00.000+0200
Menge der deklarierten Einheit (LCA)	1

Technische Daten

Belastungsdiagramm Kabelrinne Typ MKSM 85

Alle Typen

Alle Typen

Typ	Länge	Breite	Höhe	Blechstärke	Funktionserhalt	Farbe	Werkstoff	Oberfläche	ELDAS-Nr.	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
MKSM 810 FS	3050 mm	100 mm	85 mm	1 mm	nein	zink	Stahl	bandverzinkt	127 011 609	6059080	m	3 m	38,83 CHF Preis / 1 m
MKSM 820 FS	3050 mm	200 mm	85 mm	1 mm	nein	zink	Stahl	bandverzinkt	127 011 619	6059084	m	3 m	47,99 CHF Preis / 1 m
MKSM 830 FS	3050 mm	300 mm	85 mm	1 mm	nein	zink	Stahl	bandverzinkt	127 011 629	6059086	m	3 m	55,29 CHF Preis / 1 m
MKSM 840 FS	3050 mm	400 mm	85 mm	1 mm	nein	zink	Stahl	bandverzinkt	127 011 639	6059088	m	3 m	66,01 CHF Preis / 1 m
MKSM 850 FS	3050 mm	500 mm	85 mm	1 mm	nein	zink	Stahl	bandverzinkt	127 011 649	6059090	m	3 m	81,80 CHF Preis / 1 m
MKSM 860 FS	3050 mm	600 mm	85 mm	1 mm	nein	zink	Stahl	bandverzinkt	127 011 659	6059092	m	3 m	95,82 CHF Preis / 1 m

Zubehör

Systemzubehör

Produkte	Typ	ELDAS-Nr.	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.

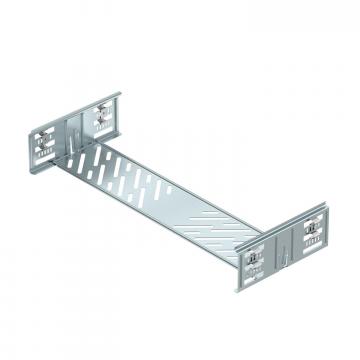

Längsverbinder-Set Magic FS	KTSMV 850 FS	127 118 959	6069012	Stück	1 Stück	40,54 CHF Preis / 1 Stück
45°-Bogen 85 FS	RB 45 850 FS	127 032 069	6036208	Stück	1 Stück	125,99 CHF Preis / 1 Stück
90°-Bogen 85 FS	RB 90 850 FS	127 032 729	6036709	Stück	1 Stück	176,68 CHF Preis / 1 Stück
Bogen winkelverstellbar 85 FS	RB W 850 FS	127 033 249	6037208	Stück	1 Stück	207,58 CHF Preis / 1 Stück
Anbau-Abzweigstück 85 FS	RAA 850 FS	127 031 629	6042141	Stück	1 Stück	89,95 CHF Preis / 1 Stück
T-Stück 85 FS	RT 850 FS	127 034 429	6038218	Stück	1 Stück	215,25 CHF Preis / 1 Stück
Kreuzung 85 FS	RK 850 FS	127 033 789	7027339	Stück	1 Stück	414,76 CHF Preis / 1 Stück
Deckel mit Drehriegel FS	DRL 500 FS	127 013 069	6052509	m	3 m	77,81 CHF Preis / 1 m
Trennsteg 85 FS	TSG 85 FS	127 013 629	6062114	m	3 m	11,75 CHF Preis / 1 m

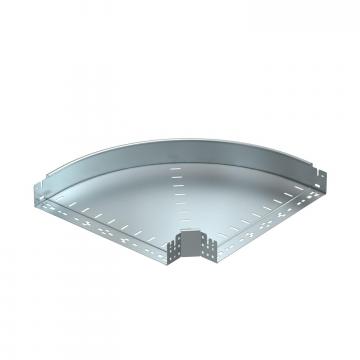

90°-Bogen Magic 85 FS	RBM 90 850 FS	-----	6041498	Stück	1 Stück	183,05 CHF Preis / 1 Stück
Bogen variabel Magic 85 FS	RBMV 850 FS	-----	6040590	Stück	1 Stück	281,21 CHF Preis / 1 Stück
