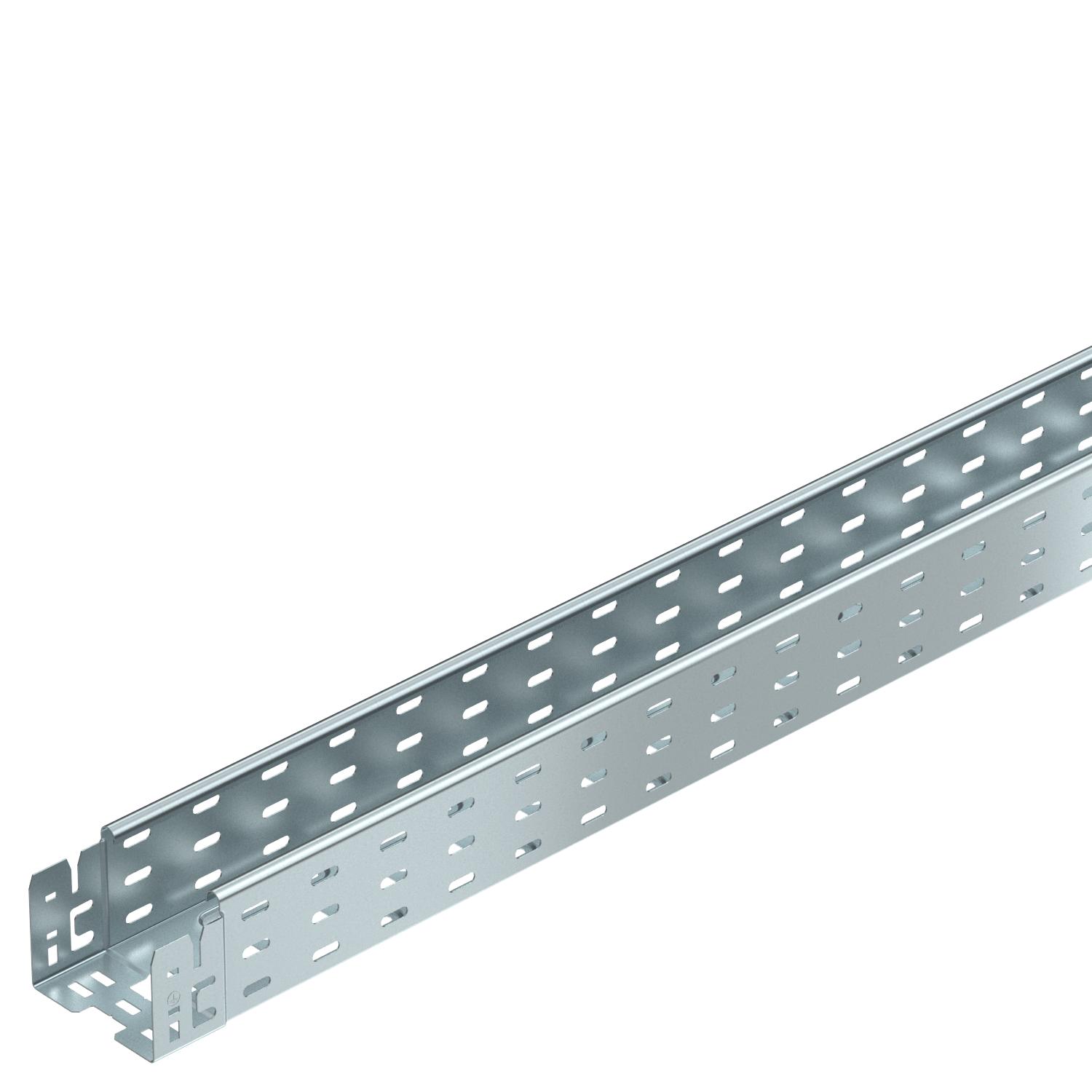

Kabelrinne MKS-Magic® 85 FS 3050 | 100 | 85 | 1 | nein | zink | Stahl | bandverzinkt

Kabelrinne MKS-Magic® 85 FS

Art.Nr. 6059080 | EAN 4012195830344 | ELDAS-Nr. 127 011 609

Art.Nr. / Typ

Länge	3050 mm

Breite

Höhe	85 mm

Blechstärke	1 mm

Funktionserhalt	nein

Farbe	zink

Werkstoff	Stahl

Oberfläche	bandverzinkt

Produktbeschreibung

Produktbeschreibung

Kabelrinne mit integriertem Schnellbefestigungssystem. Die Nutzlänge der Kabelrinne beträgt 3.000 mm.
Die Kabelrinne verfügt über eine durchgängige Seitenlochung von 7 x 20 mm für die Installation zusätzlicher Verbindungs- und Montagebauteile.
Ab Kabelrinnenbreite 200 mm mit 30% Lochanteil, nach VdS Richtlinie 2092 zum Einsatz unter Sprinkleranlagen geeignet.

Der durchgängige Potentialausgleich ist ohne Zusatzbauteile gewährleistet.

Technische Daten

Technische Daten

Art des Verbinders Kabeltragsystem	Klickbefestigung
Ausführung Verbinder	integrierter Verbinder
Belastungstesttyp nach IEC 61537	Typ II
Blechstärke	1 mm
Dimension	85x100x3050
Farbe	zink
Funktionserhalt	nein
Magnetische Schirmdämpfung mit Deckel	50 dB
Magnetische Schirmdämpfung ohne Deckel	20 dB
Mit Oberteil	nein

Montagelochung im Boden	ja
NATO Lochbild	nein
Nutzlänge	3000 mm
Nutzquerschnitt	83 cm²
Nutzquerschnitt	8300 mm²
Oberfläche	bandverzinkt
Rostfreier Stahl, gebeizt	nein
Seitenlochung	ja
Weitspann-Ausführung	nein
Werkstoff	Stahl

Abmessungen

Breite	100 mm
Höhe	85 mm
Länge	3050 mm

Maß B	100 mm
Maß L	30 mm
Maß y	62 mm

Belastungen

NEMA Lastklasse	8A
Stützabstand 1,5m	1,7 kN/m

Stützabstand 2,0m	1,35 kN/m
Stützabstand 2,5m	1 kN/m

CO2-Fußabdruck (Product Carbon Footprint)

CO2 Fußabdruck (GWP) Cradle-to-Gate	5,3076 kg CO2e / 1 Meter
CO₂ Fußabdruck Wert (GWP)	5,3076 kg CO₂e
Deklarierte Einheit (LCA)	Meter

Ermittlungsdatum CO2 Wert	2025-05-14T00:00:00.000+0200
Menge der deklarierten Einheit (LCA)	1

Technische Daten

Belastungsdiagramm Kabelrinne Typ MKSM 85

Alle Typen

Alle Typen

Typ	Länge	Breite	Höhe	Blechstärke	Funktionserhalt	Farbe	Werkstoff	Oberfläche	ELDAS-Nr.	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
MKSM 810 FS	3050 mm	100 mm	85 mm	1 mm	nein	zink	Stahl	bandverzinkt	127 011 609	6059080	m	3 m	38,83 CHF Preis / 1 m
MKSM 820 FS	3050 mm	200 mm	85 mm	1 mm	nein	zink	Stahl	bandverzinkt	127 011 619	6059084	m	3 m	47,99 CHF Preis / 1 m
MKSM 830 FS	3050 mm	300 mm	85 mm	1 mm	nein	zink	Stahl	bandverzinkt	127 011 629	6059086	m	3 m	55,29 CHF Preis / 1 m
MKSM 840 FS	3050 mm	400 mm	85 mm	1 mm	nein	zink	Stahl	bandverzinkt	127 011 639	6059088	m	3 m	66,01 CHF Preis / 1 m
MKSM 850 FS	3050 mm	500 mm	85 mm	1 mm	nein	zink	Stahl	bandverzinkt	127 011 649	6059090	m	3 m	81,80 CHF Preis / 1 m
MKSM 860 FS	3050 mm	600 mm	85 mm	1 mm	nein	zink	Stahl	bandverzinkt	127 011 659	6059092	m	3 m	95,82 CHF Preis / 1 m

Zubehör

Systemzubehör

Produkte	Typ	ELDAS-Nr.	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
Längsverbinder-Set Magic FS	KTSMV 810 FS	127 118 909	6069002	Stück	1 Stück	29,32 CHF Preis / 1 Stück
45°-Bogen 85 FS	RB 45 810 FS	127 031 989	6036200	Stück	1 Stück	48,01 CHF Preis / 1 Stück
90°-Bogen 85 FS	RB 90 810 FS	127 032 649	6036700	Stück	1 Stück	53,34 CHF Preis / 1 Stück
Bogen winkelverstellbar 85 FS	RB W 810 FS	127 033 169	6037200	Stück	1 Stück	94,22 CHF Preis / 1 Stück
Anbau-Abzweigstück 85 FS	RAA 810 FS	127 031 549	6042131	Stück	1 Stück	39,06 CHF Preis / 1 Stück
T-Stück 85 FS	RT 810 FS	127 034 349	6038210	Stück	1 Stück	66,90 CHF Preis / 1 Stück
Kreuzung 85 FS	RK 810 FS	127 033 709	7027331	Stück	1 Stück	76,42 CHF Preis / 1 Stück
Deckel mit Drehriegel FS	DRL 100 FS	127 013 019	6052096	m	3 m	28,04 CHF Preis / 1 m
Trennsteg 85 FS	TSG 85 FS	127 013 629	6062114	m	3 m	11,75 CHF Preis / 1 m

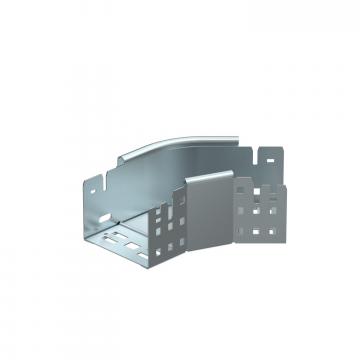

45°-Bogen Magic 85 FS	RBM 45 810 FS	-----	6041410	Stück	1 Stück	49,06 CHF Preis / 1 Stück
