Kabelrinne MKS-Magic® 60 FS 3050 | 300 | 60 | 1 | nein | zink | Stahl | bandverzinkt

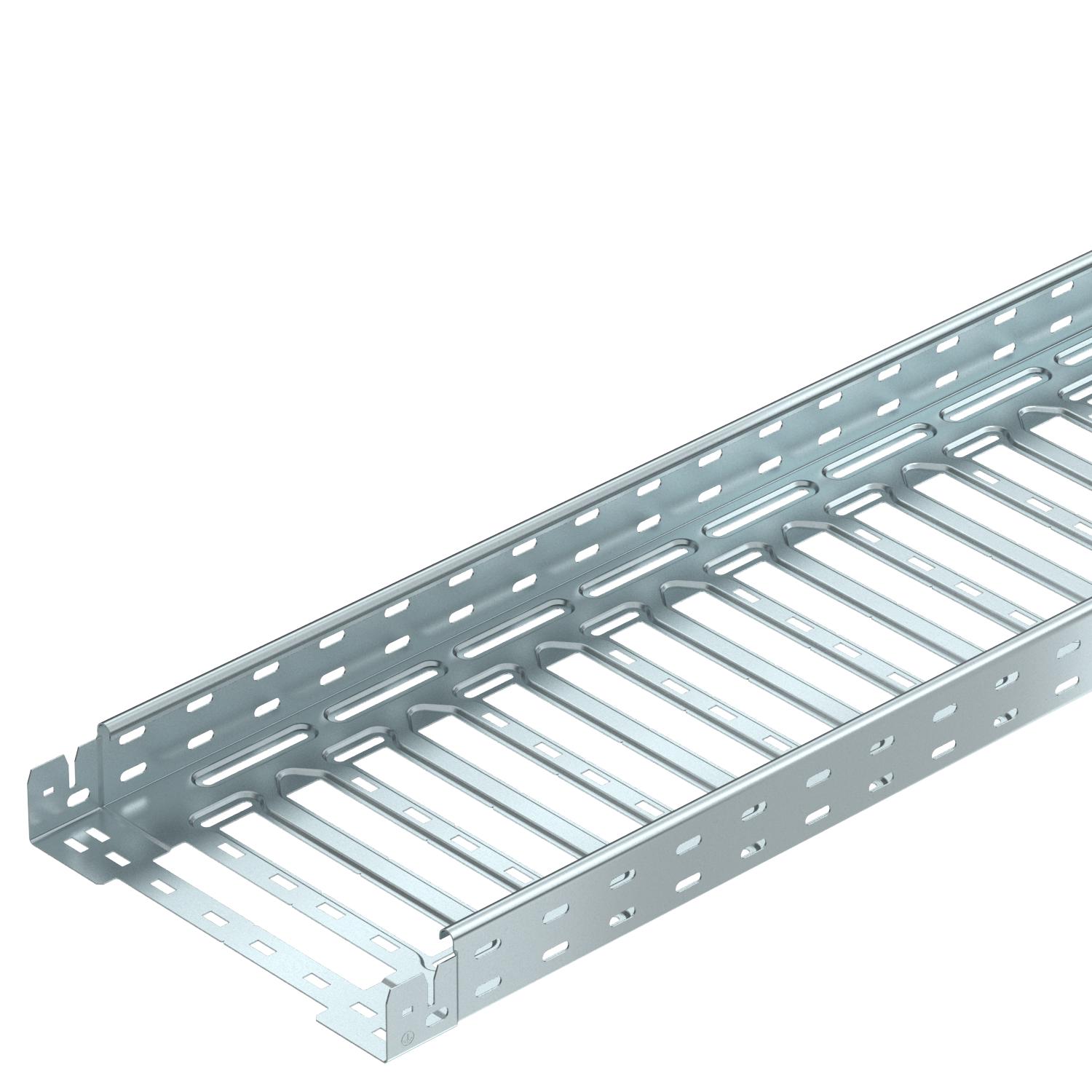

Kabelrinne MKS-Magic® 60 FS

Art.Nr. 6059006 | EAN 4012195829959 | ELDAS-Nr. 127 011 329

Art.Nr. / Typ

Länge	3050 mm

Breite

Höhe	60 mm

Blechstärke	1 mm

Funktionserhalt	nein

Farbe	zink

Werkstoff	Stahl

Oberfläche	bandverzinkt

Produktbeschreibung

Produktbeschreibung

Kabelrinne mit integriertem Schnellbefestigungssystem. Die Nutzlänge der Kabelrinne beträgt 3.000 mm.
Die Kabelrinne verfügt über eine durchgängige Seitenlochung von 7 x 20 mm für die Installation zusätzlicher Verbindungs- und Montagebauteile.
Ab Kabelrinnenbreite 200 mm mit 30% Lochanteil, nach VdS Richtlinie 2092 zum Einsatz unter Sprinkleranlagen geeignet.

Der durchgängige Potentialausgleich ist ohne Zusatzbauteile gewährleistet.

Technische Daten

Technische Daten

Art des Verbinders Kabeltragsystem	Klickbefestigung
Ausführung Verbinder	integrierter Verbinder
Belastungstesttyp nach IEC 61537	Typ II
Blechstärke	1 mm
Dimension	60x300x3050
Einsatz Sprinkleranlage	ja
Farbe	zink
Funktionserhalt	nein
Magnetische Schirmdämpfung mit Deckel	50 dB
Magnetische Schirmdämpfung ohne Deckel	20 dB
Mit Oberteil	nein

Montagelochung im Boden	ja
NATO Lochbild	nein
Nutzlänge	3000 mm
Nutzquerschnitt	178 cm²
Nutzquerschnitt	17800 mm²
Oberfläche	bandverzinkt
Rostfreier Stahl, gebeizt	nein
Seitenlochung	ja
Weitspann-Ausführung	nein
Werkstoff	Stahl

Abmessungen

Breite	300 mm
Höhe	60 mm
Länge	3050 mm
Maß B	300 mm

Maß L	180 mm
Maß x	196 mm
Maß y	262 mm

Belastungen

NEMA Lastklasse	8A
Stützabstand 1,5m	1,5 kN/m

Stützabstand 2,0m	1 kN/m
Stützabstand 2,5m	0,7 kN/m

CO2-Fußabdruck (Product Carbon Footprint)

CO2 Fußabdruck (GWP) Cradle-to-Gate	7,9825 kg CO2e / 1 Meter
CO₂ Fußabdruck Wert (GWP)	7,9825 kg CO₂e
Deklarierte Einheit (LCA)	Meter

Ermittlungsdatum CO2 Wert	2025-05-14T00:00:00.000+0200
Menge der deklarierten Einheit (LCA)	1

Technische Daten

Belastungsdiagramm Kabelrinne Typ MKSM 60

Alle Typen

Alle Typen

Typ	Länge	Breite	Höhe	Blechstärke	Funktionserhalt	Farbe	Werkstoff	Oberfläche	ELDAS-Nr.	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
MKSM 610 FS	3050 mm	100 mm	60 mm	1 mm	nein	zink	Stahl	bandverzinkt	127 011 309	6059000	m	3 m	24,98 CHF Preis / 1 m
MKSM 615 FS	3050 mm	150 mm	60 mm	1 mm	nein	zink	Stahl	bandverzinkt	-----	6059002	m	3 m	32,20 CHF Preis / 1 m
MKSM 620 FS	3050 mm	200 mm	60 mm	1 mm	nein	zink	Stahl	bandverzinkt	127 011 319	6059004	m	3 m	32,94 CHF Preis / 1 m
MKSM 630 FS	3050 mm	300 mm	60 mm	1 mm	nein	zink	Stahl	bandverzinkt	127 011 329	6059006	m	3 m	43,47 CHF Preis / 1 m
MKSM 640 FS	3050 mm	400 mm	60 mm	1 mm	nein	zink	Stahl	bandverzinkt	127 011 339	6059008	m	3 m	54,18 CHF Preis / 1 m
MKSM 650 FS	3050 mm	500 mm	60 mm	1 mm	nein	zink	Stahl	bandverzinkt	127 011 349	6059010	m	3 m	62,32 CHF Preis / 1 m
MKSM 660 FS	3050 mm	600 mm	60 mm	1 mm	nein	zink	Stahl	bandverzinkt	127 011 359	6059012	m	3 m	73,78 CHF Preis / 1 m

Zubehör

Systemzubehör

Produkte	Typ	ELDAS-Nr.	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
Längsverbinder-Set Magic FS	KTSMV 630 FS	127 118 739	6068920	Stück	1 Stück	31,04 CHF Preis / 1 Stück
45°-Bogen 60 FS	RB 45 630 FS	127 031 909	6036106	Stück	1 Stück	55,98 CHF Preis / 1 Stück
90°-Bogen 60 FS	RB 90 630 FS	127 032 509	6036566	Stück	1 Stück	63,99 CHF Preis / 1 Stück
Bogen winkelverstellbar 60 FS	RB W 630 FS	127 033 029	6037106	Stück	1 Stück	151,17 CHF Preis / 1 Stück
Anbau-Abzweigstück 60 FS	RAA 630 FS	127 031 409	6042117	Stück	1 Stück	39,58 CHF Preis / 1 Stück
T-Stück 60 FS	RT 630 FS	127 034 209	6038106	Stück	1 Stück	86,09 CHF Preis / 1 Stück
Kreuzung 60 FS	RK 630 FS	127 033 569	7027315	Stück	1 Stück	104,92 CHF Preis / 1 Stück
Deckel mit Drehriegel FS	DRL 300 FS	127 013 049	6052304	m	3 m	48,98 CHF Preis / 1 m
Trennsteg 60 FS	TSG 60 FS	127 013 619	6062068	m	3 m	9,68 CHF Preis / 1 m
45°-Bogen Magic 60 FS	RBM 45 630 FS	-----	6041046	Stück	1 Stück	61,97 CHF Preis / 1 Stück
90°-Bogen Magic 60 FS	RBM 90 630 FS	-----	6041136	Stück	1 Stück	69,25 CHF Preis / 1 Stück
Bogen variabel Magic 60 FS	RBMV 630 FS	-----	6040486	Stück	1 Stück	184,55 CHF Preis / 1 Stück
