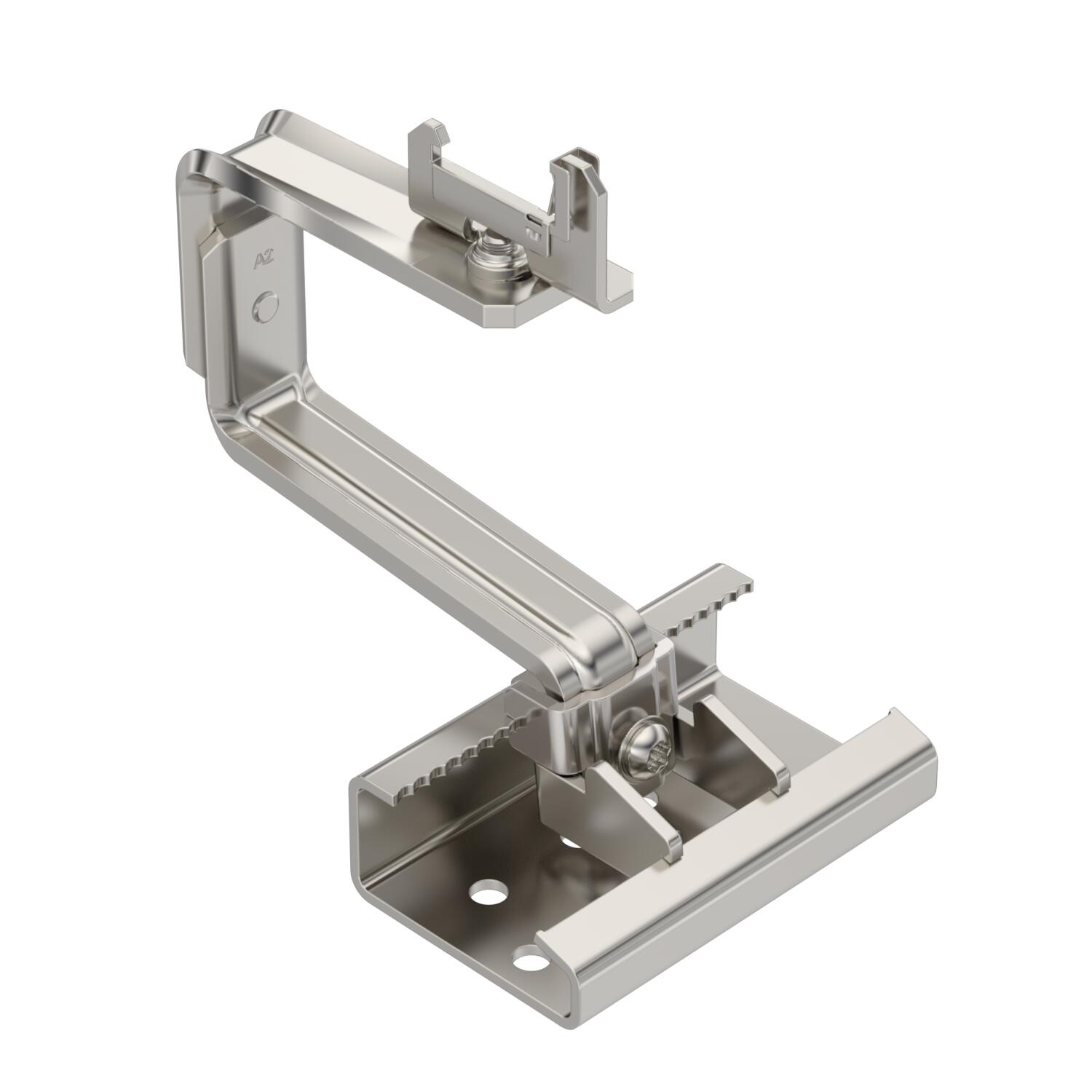

Gancio da tetto universale per il montaggio del modulo FV, tetto di tegole

N. art. 5901410 | EAN 4012197368685

Torna alla panoramica
Descrizione del prodotto
Descrizione del prodotto
Gancio da tetto per il montaggio di moduli fotovoltaici su tetti inclinati in combinazione con profilato di supporto TP 45. Per tetti di tegole. Fissaggio a scatto al profilato di supporto. Montaggio al puntone con viti a testa svasata TKS. Il gancio da tetto è regolabile verticalmente e orizzontalmente in modo continuo mediante collegamento a vite, adatta chiave Torx 40. Regolazione in altezza di 40-54 mm nella zona del listello del tetto, possibilità di spostamento laterale fino a 76 mm, spostamento in altezza del profilato di supporto fino a 18 mm.
  • Comunità europee, Dichiarazione di conformità CE secondo le linee guida CE
  • Impronta di carbonio (PCF)
Dati tecnici

Dati tecnici

Adatto al fissaggio del tetto fotovoltaico/fissaggio facciata Fissaggio su tetto inclinato
Adatto al materiale del tetto Tegola
Allineamento orizzontale/verticale
Altezza piastra di fissaggio 36 mm
Ancoraggio avvitare
Angolo di inclinazione min. 90 °
Colore acciaio inox
Con piastra di montaggio

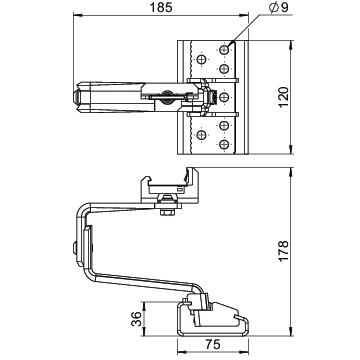

Dimensionee 140x197x144
Impronta CO2 (GWP) dalla culla al cancello 6,9457 kg CO2e / 1 Pezzo
Larghezza 120 mm
Larghezza piastra di fissaggio 75 mm
Lunghezza piastra di fissaggio 120 mm
Materiale Acciaio INOX 1.4301
Penetrazione del tetto
Regolabile
Spessore materiale 6 mm
Superficie non trattato, ulteriore trattamento
Tutti i tipi

Tutti i tipi

Tipo N. art. Quantità Conf. Prezzo di listino IVA escl.
DHU A2 5901410
10 pz 23,75 CHF Prezzo / 1 pz
DHU T A2 5901404
10 pz 22,80 CHF Prezzo / 1 pz
Accessorio

Accessori del sistema

Prodotti Tipo N. art. Quantità Conf. Prezzo di listino IVA escl.

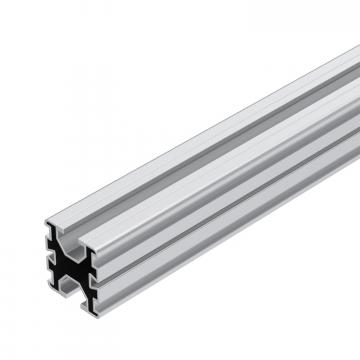

Profilato di supporto per montaggio modulo FV Profilato di supporto per montaggio modulo FV TP 45 4700 ALU 5900410
4 pz 68,25 CHF Prezzo / 1 pz

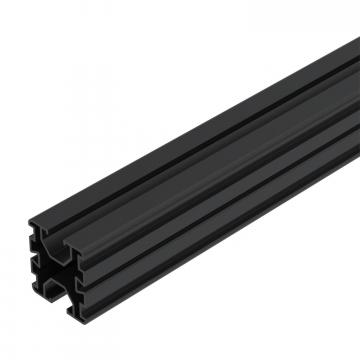

Profilato di supporto per montaggio modulo FV Profilato di supporto per montaggio modulo FV TP 45 4700 ALU S 5900412
4 pz 91,30 CHF Prezzo / 1 pz

Accessori di montaggio

Prodotti Tipo N. art. Quantità Conf. Prezzo di listino IVA escl.

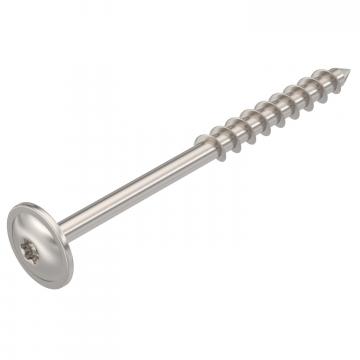

Vite a testa svasata per gancio da tetto Vite a testa svasata per gancio da tetto TKS 8x100 A2 5901800
100 pz 109,90 CHF Prezzo / 100 pz

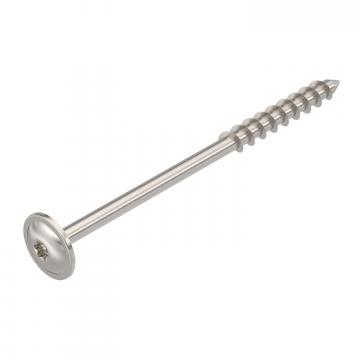

Vite a testa svasata per gancio da tetto Vite a testa svasata per gancio da tetto TKS 8x120 A2 5901802
100 pz 125,35 CHF Prezzo / 100 pz

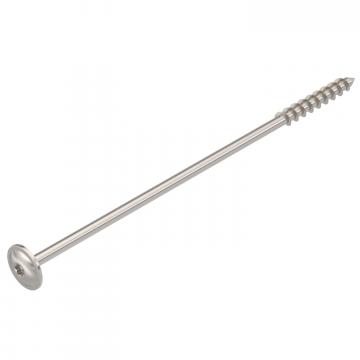

Vite a testa svasata per gancio da tetto Vite a testa svasata per gancio da tetto TKS 8x200 A2 5901804
50 pz 250,20 CHF Prezzo / 100 pz
Download

Download

REACH Dichiarazione di conformità DHU A2 / 5901410 , 0.12MB , pdf
RoHS Dichiarazione di conformità DHU A2 / 5901410 , 0.13MB , pdf

DHU A2 / 5901410
