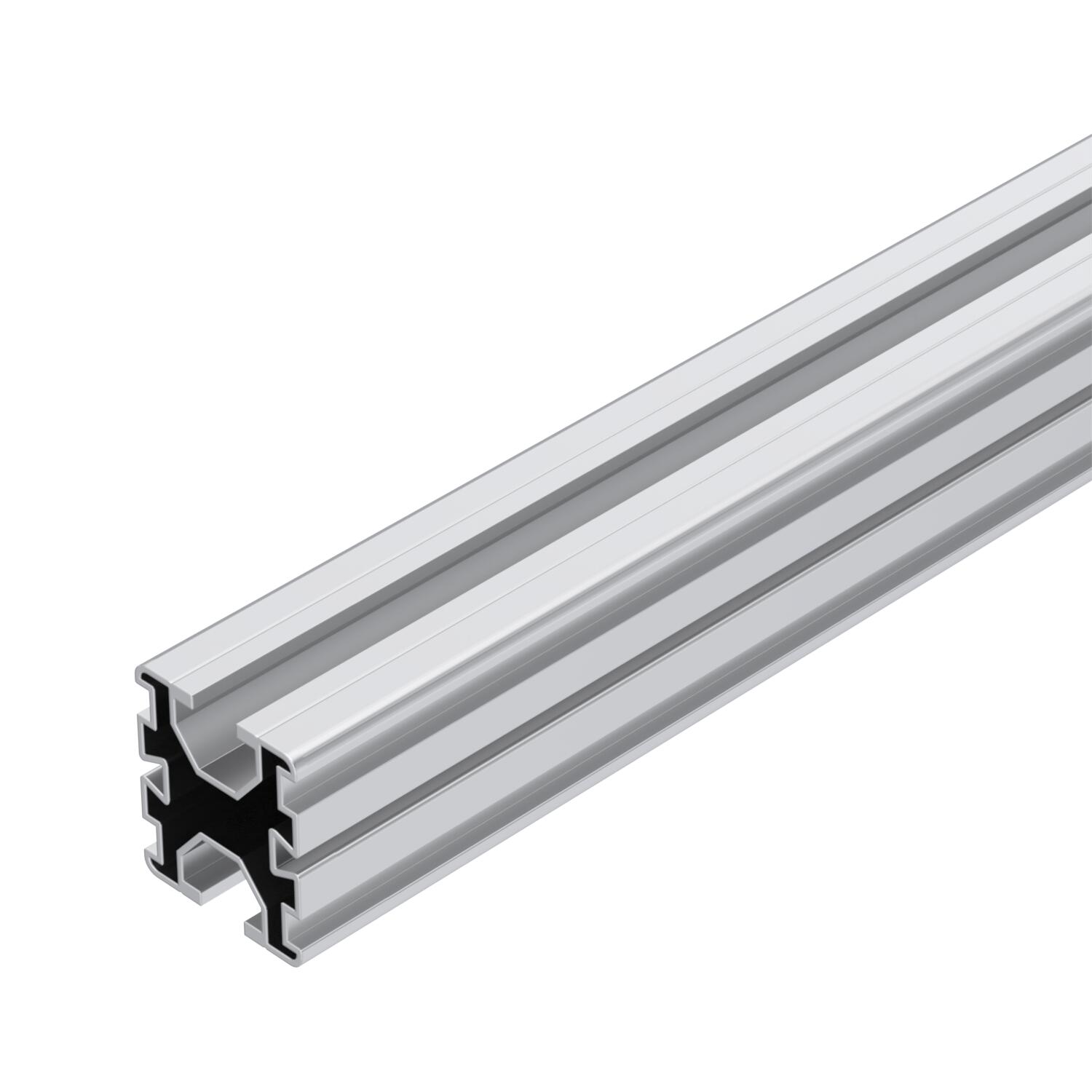

Profilato di supporto per montaggio modulo FV
N. art. 5900410 | EAN 4012197368623
- Descrizione del prodotto
-
Descrizione del prodottoProfilato di supporto per il montaggio di moduli fotovoltaici su tetti inclinati o piani. Montaggio su tetti piani in combinazione con base universale Uni Base e supporti corti e lunghi STK e STK. Fissaggio a scatto del profilato su base con adattatore Unibase AMP. Montaggio su tetto inclinato in combinazione con ganci da tetto universal DHU. Fissaggio a scatto del profilato ai ganci da tetto. Collegamento avvitabile di molteplici profilati di supporto con giunto lineare LV 45 e morsetto a croce KV 45. Con scanalatura da 10 mm su entrambi i lati per alloggiare dadi scorrevoli, nonché morsetti universali e di messa a terra.
-
- Dati tecnici
-

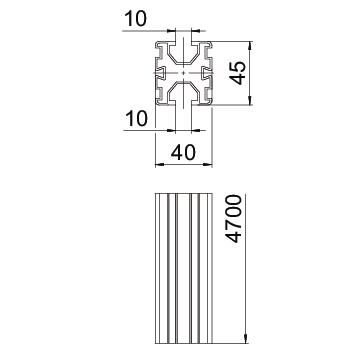

Misure
Altezza 45 mm Canalina per cavi integrata no Canalina per cavi opzionale no Colore alluminio Dimensionee 40x45x4700 Larghezza 40 mm Lughezza. 4700 mm Materiale Alluminio Momento di resistenza Wx 3680 mm³ Momento di resistenza Wy 3760 mm³ Superficie non trattato - Tutti i tipi
-
Accessori del sistema
Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.

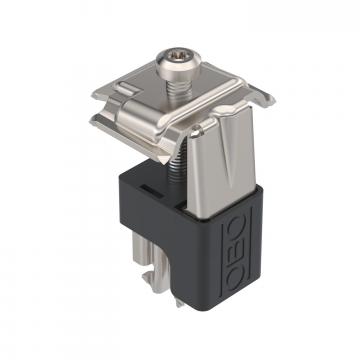

Morsetto universale per il montaggio del modulo FV
KLU A2 ----- 5901010 20 pz 3,00 CHF Prezzo / 1 pz

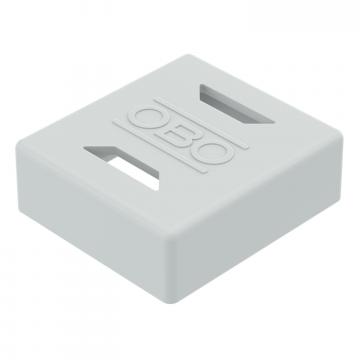

Chiusura terminale profilato di supporto
EK 45 G ----- 5901722 20 pz 17,00 CHF Prezzo / 100 pz

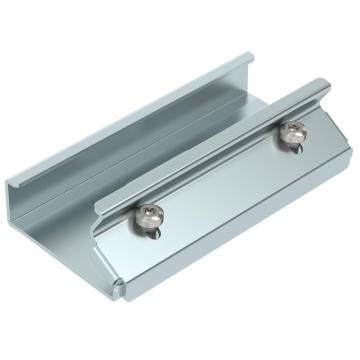

Giunto lineare per profilato di supporto TP
LV 45 DD ----- 5901210 20 pz 6,85 CHF Prezzo / 1 pz

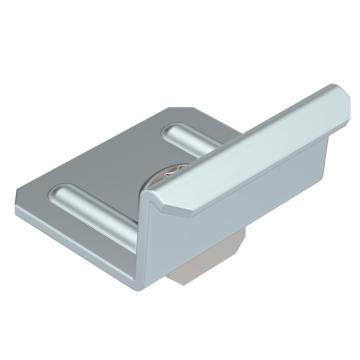

Morsetto a croce per profilati di supporto TP
KV 45 DD ----- 5901250 20 pz 5,75 CHF Prezzo / 1 pz

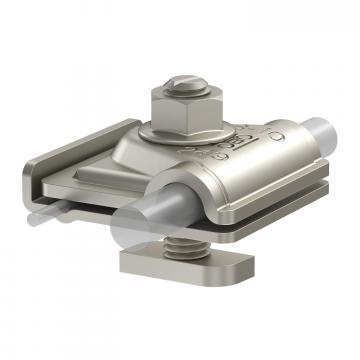

Morsetto di messa a terra per sistemi di montaggio FV
249 PV10 6-50V2A 156 831 199 5051520 8 pz 820,00 CHF Prezzo / 100 pz Accessori di montaggio
Prodotti Tipo N. art. Quantità Conf. Prezzo di listino IVA escl.

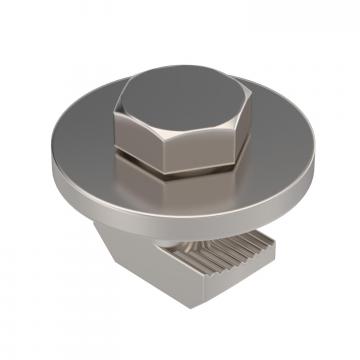

Vite con dado a martello per il montaggio di profilati di supporto su tegole curve per impianto solare
SKS HM A2 5901850 20 pz 364,85 CHF Prezzo / 100 pz - Download
-
