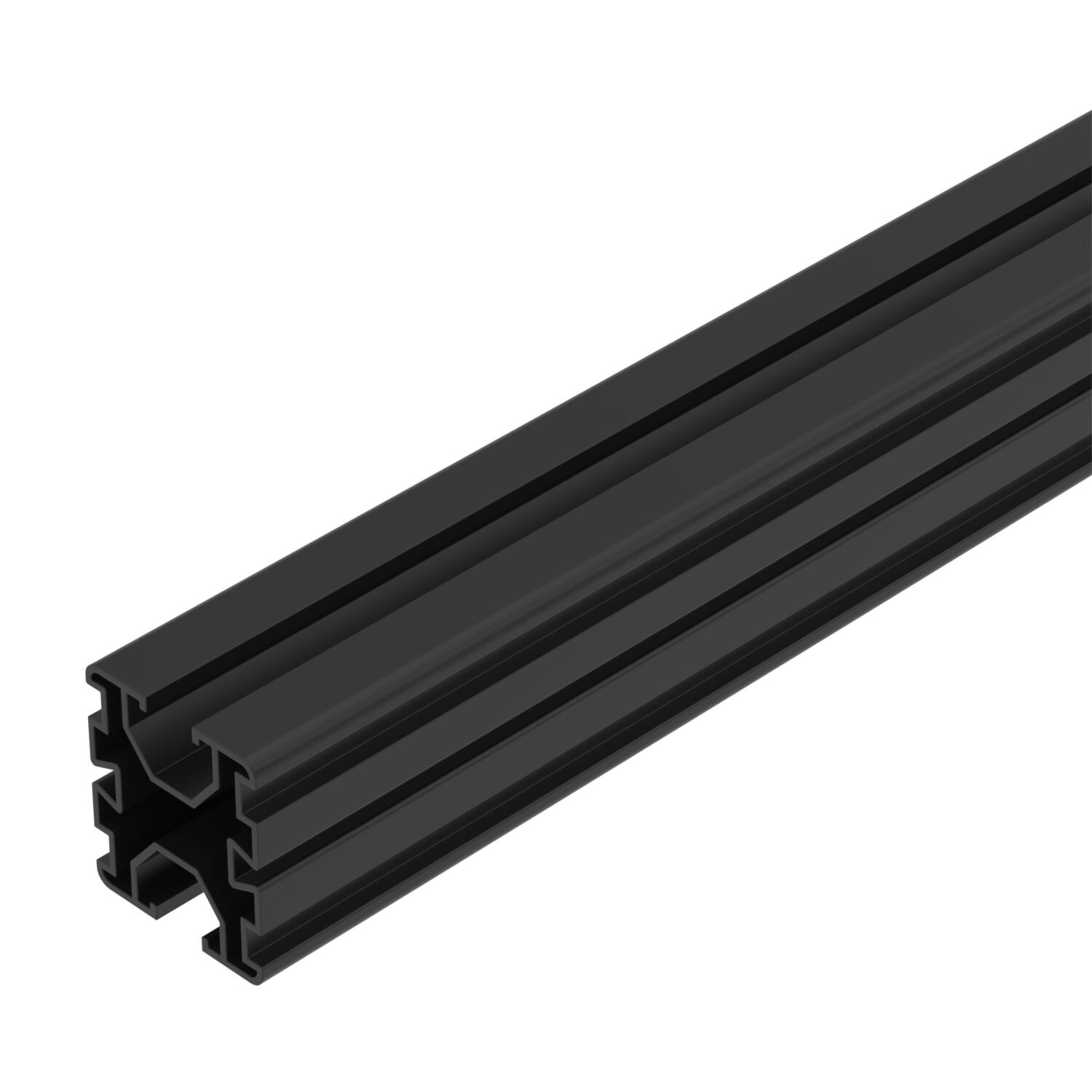

Profilato di supporto per montaggio modulo FV, nero
N. art. 5900412 | EAN 4012197381578
- Descrizione del prodotto
-
Descrizione del prodottoProfilato di supporto nero anodizzato per il montaggio di moduli fotovoltaici su tetti inclinati o piani. Montaggio su tetti piani in combinazione con base universale Uni Base e supporti corti e lunghi STK e STK. Fissaggio a scatto del profilato su base con adattatore Unibase AMP. Montaggio su tetto inclinato in combinazione con ganci da tetto universal DHU. Fissaggio a scatto del profilato ai ganci da tetto. Collegamento avvitabile di molteplici profilati di supporto con giunto lineare LV 45 e morsetto a croce KV 45. Con scanalatura da 10 mm su entrambi i lati per alloggiare dadi scorrevoli, nonché morsetti universali e di messa a terra.
-
- Dati tecnici
-

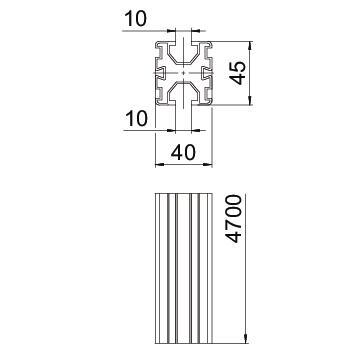

Misure
Altezza 45 mm Canalina per cavi integrata no Canalina per cavi opzionale no Colore nero segnale; RAL 9004 Larghezza 40 mm Lughezza. 4700 mm Materiale Alluminio Momento di resistenza Wx 3680 mm³ Momento di resistenza Wy 3760 mm³ Superficie anodizzato - Tutti i tipi
-
Accessori del sistema
Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.

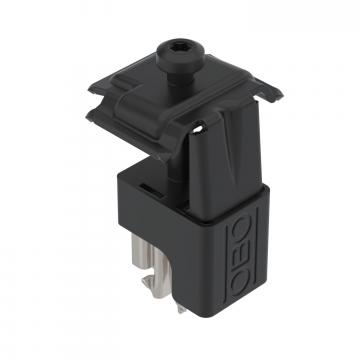

Morsetto universale per il montaggio del modulo FV
KLU A2 S ----- 5901012 20 pz 4,95 CHF Prezzo / 1 pz

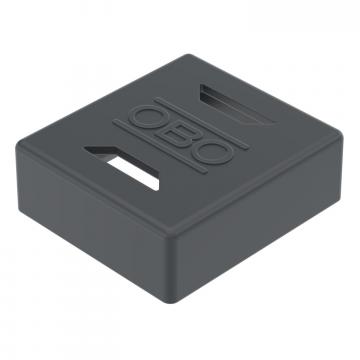

Chiusura terminale profilato di supporto
EK 45 S ----- 5901720 20 pz 17,00 CHF Prezzo / 100 pz
Giunto lineare per profilato di supporto TP
LV 45 DD ----- 5901210 20 pz 6,85 CHF Prezzo / 1 pz
Morsetto a croce per profilati di supporto TP
KV 45 DD ----- 5901250 20 pz 5,75 CHF Prezzo / 1 pz
Morsetto di messa a terra per sistemi di montaggio FV
249 PV10 6-50V2A 156 831 199 5051520 8 pz 820,00 CHF Prezzo / 100 pz Accessori di montaggio
Prodotti Tipo N. art. Quantità Conf. Prezzo di listino IVA escl.
Vite con dado a martello per il montaggio di profilati di supporto su tegole curve per impianto solare
SKS HM A2 5901850 20 pz 364,85 CHF Prezzo / 100 pz - Download
-
Scheda tecnica TP 45 4700 ALU S / 5900412 , 0.15MB , pdfREACH Dichiarazione di conformità TP 45 4700 ALU S / 5900412 , 0.12MB , pdfRoHS Dichiarazione di conformità TP 45 4700 ALU S / 5900412 , 0.13MB , pdfIstruzioni di montaggio Photovoltaik-Montagesysteme Magic PV Flat Glue für Flachdächer , 3.61MB , pdfIstruzioni di montaggio PV-Montagesysteme für Trapez- und Wellblechdächer , 2.53MB , pdfIstruzioni di montaggio PV mounting systems for pitched roofs , 4.03MB , pdfIstruzioni di montaggio PV mounting systems Magic PV Flat Pro , 5.39MB , pdf
