Morsetto universale per il montaggio del modulo FV
N. art. 5901012 | EAN 4012197378301
- Descrizione del prodotto
-

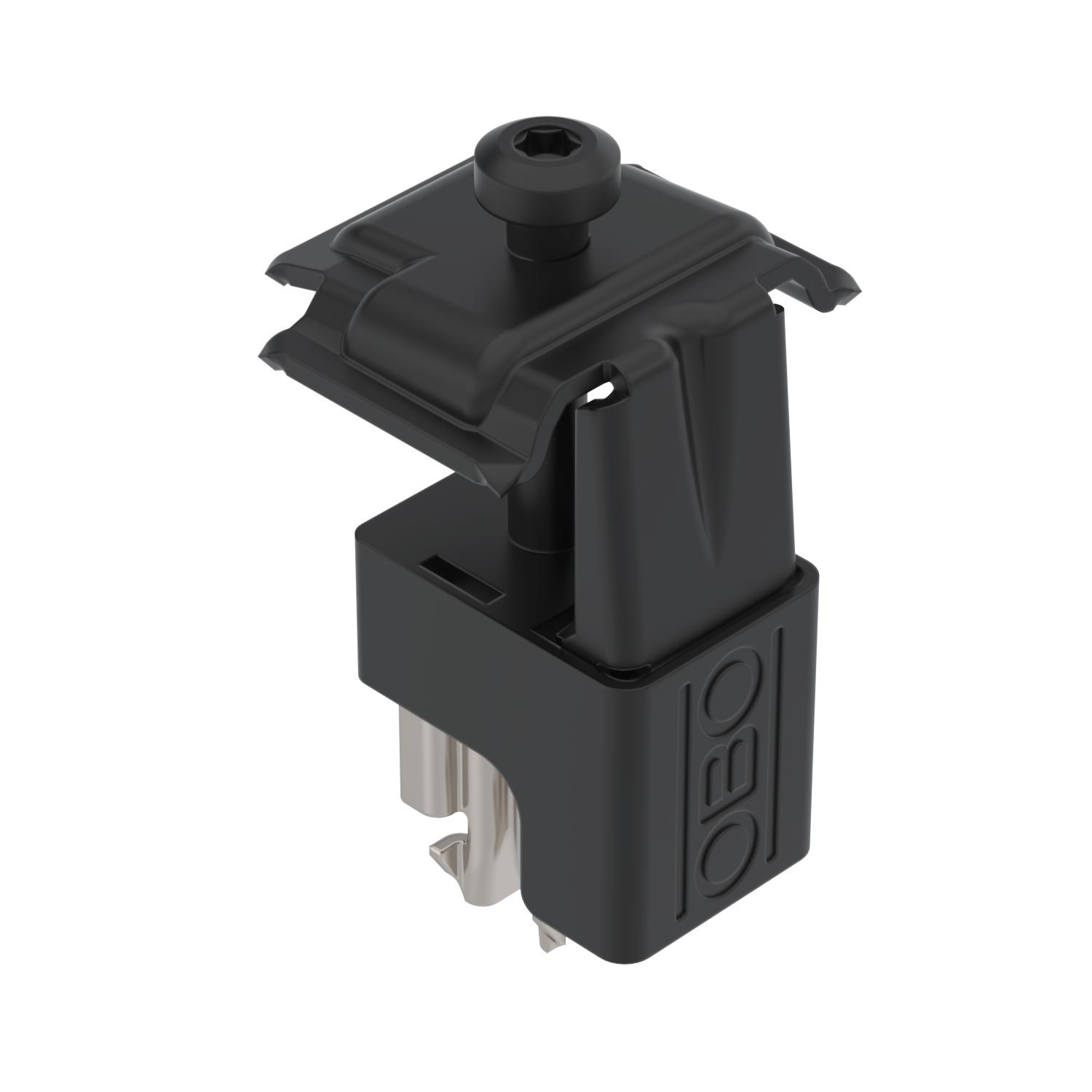

Descrizione del prodottoMorsetto universale per il montaggio di moduli fotovoltaici su tetti inclinati o piani, adatto come morsetto tra 2 moduli o come morsetto terminale. Prefissaggio a scatto sul profilato di supporto TP 45 e a supporti STK e STL. Adatto per dimensioni dell'asola di 10 mm. Ruotabile di 90° dopo l'innesto. Fissaggio a vite del modulo fotovoltaico con chiave Torx 30. Versione nera.
-
- Dati tecnici
-
Misure

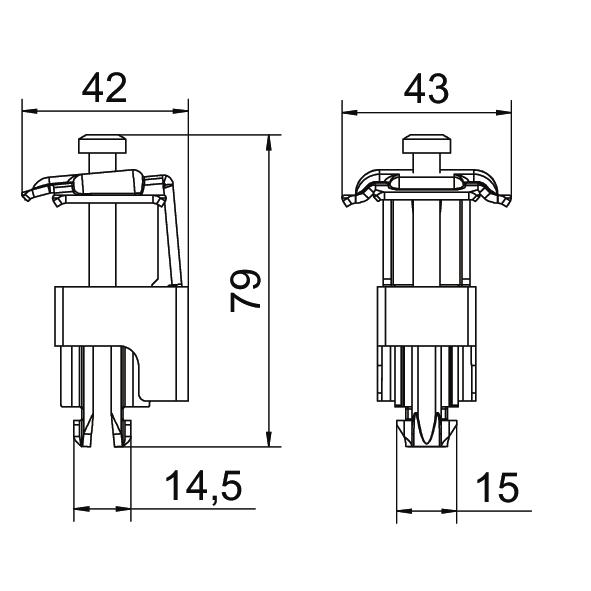

Altezza 79 mm Colore nero Dimensionee 41x42x79 Impronta CO2 (GWP) dalla culla al cancello 0,4568 kg CO2e / 1 Pezzo Larghezza 43 mm Materiale Acciaio INOX 1.4301 Per altezza telaio max. 50 mm Per altezza telaio min. 30 mm Profondità 42 mm Regolabile sì Superficie plastificato Versione elemento di collegamento fotovoltaico e di fissaggio Universal clamp With module earthing no - Tutti i tipi
- Download
-
Scheda tecnica KLU A2 S / 5901012 , 0.15MB , pdfREACH Dichiarazione di conformità KLU A2 S / 5901012 , 0.12MB , pdfRoHS Dichiarazione di conformità KLU A2 S / 5901012 , 0.13MB , pdfIstruzioni di montaggio Photovoltaik-Montagesysteme Magic PV Flat Glue für Flachdächer , 3.61MB , pdfIstruzioni di montaggio PV-Montagesysteme für Trapez- und Wellblechdächer , 2.53MB , pdfIstruzioni di montaggio PV mounting systems for pitched roofs , 4.03MB , pdfIstruzioni di montaggio PV mounting systems Magic PV Flat Pro , 5.39MB , pdfIstruzioni di montaggio PV mounting systems Magic PV Flat Basic , 3.89MB , pdf
