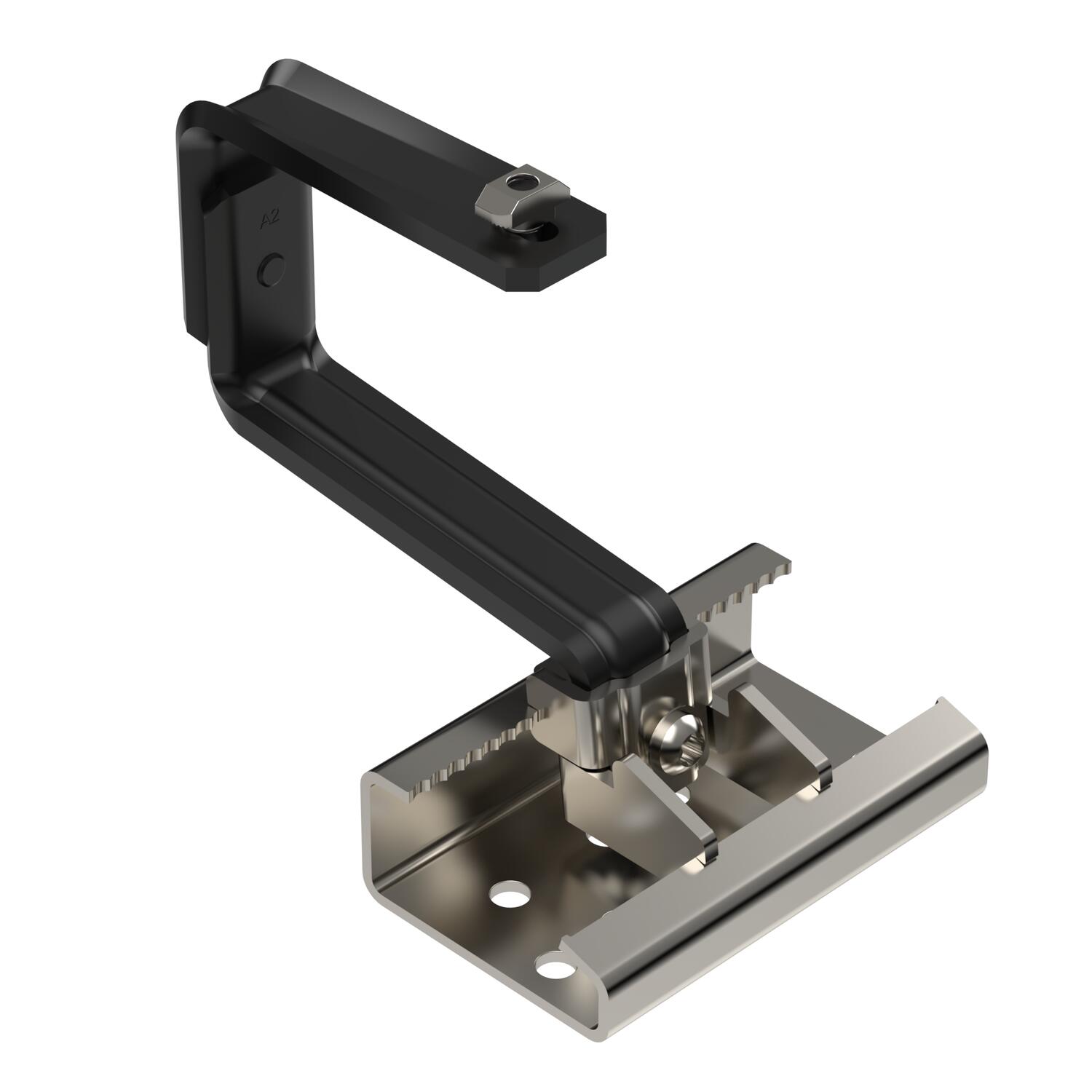

Gancio da tetto per il montaggio del modulo FV, profilo avvitabile, tetto di tegole, nero
N. art. 5901406 | EAN 4012197454692
- Descrizione del prodotto
-
Descrizione del prodottoGancio da tetto per il montaggio di moduli fotovoltaici su tetti inclinati in combinazione con profilato di supporto TP 45. Per tetti di tegole. Fissaggio avvitabile al profilato di supporto. Montaggio al puntone con viti a testa svasata TKS. Il gancio da tetto è regolabile verticalmente e orizzontalmente in modo continuo mediante collegamento a vite, adatta chiave Torx 40. Regolazione in altezza di 40-54 mm nella zona del listello del tetto, possibilità di spostamento laterale fino a 76 mm, spostamento in altezza del profilato di supporto fino a 18 mm. Versione nera.
-
- Dati tecnici
-
Dati tecnici

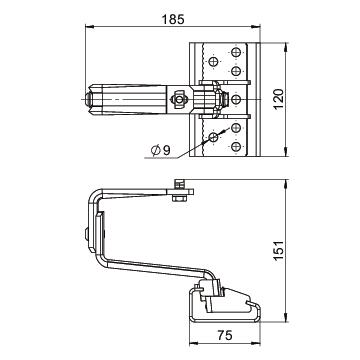

Adatto al fissaggio del tetto fotovoltaico/fissaggio facciata Fissaggio su tetto inclinato Adatto al materiale del tetto Tegola Allineamento orizzontale/verticale Altezza piastra di fissaggio 36 mm Ancoraggio avvitare Angolo di inclinazione min. 90 ° Colore nero Con piastra di montaggio sì Dimensionee 120x186x150 Impronta CO2 (GWP) dalla culla al cancello 3,8887 kg CO2e / 1 Pezzo Larghezza 120 mm Larghezza piastra di fissaggio 75 mm Lunghezza piastra di fissaggio 120 mm Materiale Acciaio INOX 1.4301 Penetrazione del tetto sì Regolabile sì Spessore materiale 6 mm Superficie verniciato a polvere - Tutti i tipi
- Download
-
Scheda tecnica DHU T A2K S / 5901406 , 0.18MB , pdfREACH Dichiarazione di conformità DHU T A2K S / 5901406 , 0.12MB , pdfRoHS Dichiarazione di conformità DHU T A2K S / 5901406 , 0.13MB , pdf
