Weitspannkabelleiter WKLG 110 FS 6000 | 200 | 2 | nein

Weitspannkabelleiter WKLG 110 FS

Art.Nr. 6311008 | EAN 4012196883035 | ELDAS-Nr. 127 010 609

Art.Nr. / Typ

Länge	6000 mm

Breite

Holmstärke	2 mm

Funktionserhalt	nein

Produktbeschreibung

Produktbeschreibung

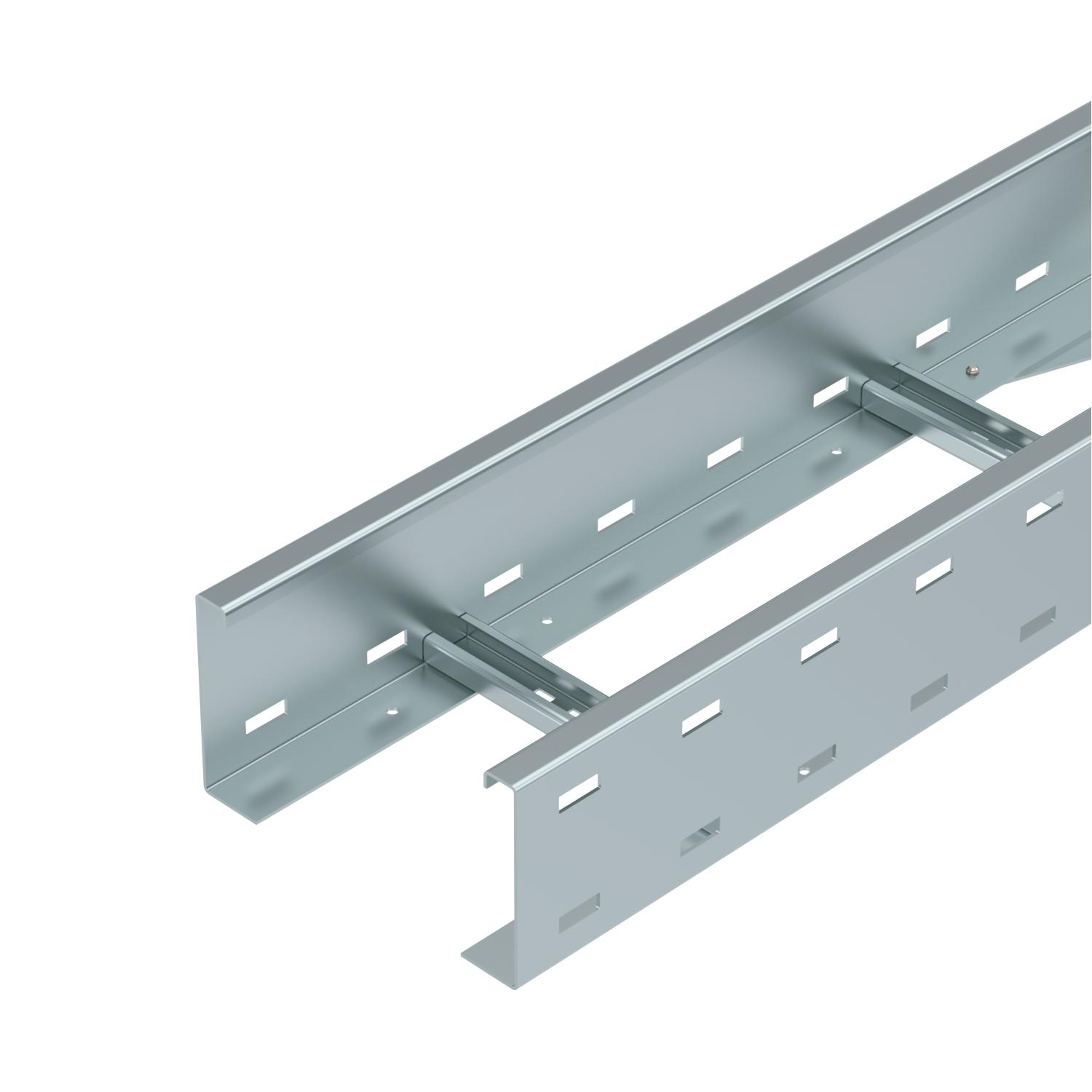

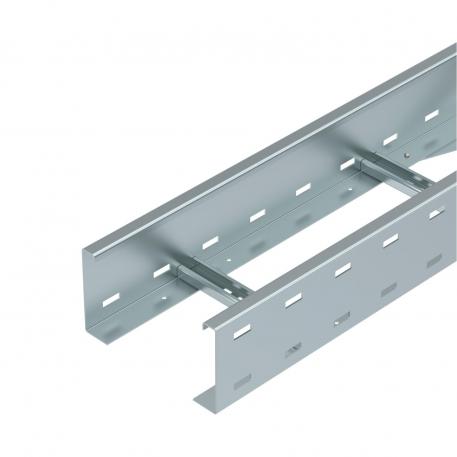

Weitspann-Kabelleiter mit gelochtem Seitenholm in 110 mm Seitenhöhe. Befestigung von Kabeln und Leitungen mit Bügelschelle Typ 2056.
Magnetische Schirmdämpfung ohne Deckel 10 dB, mit Deckel 15 dB.

Längsverbinder Typ WRVL 110 sind anteilig separat zu bestellen.

Technische Daten

Technische Daten

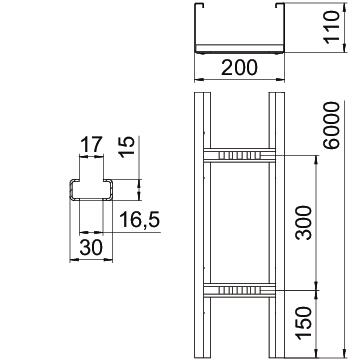

Abmessung	110 x 200
Ausführung der Sprossen	Profil gelocht
Ausführung des Seitenholms	Profil (offen)
Befestigung der Sprosse	vollgenietet
Breite	200 mm
CO2 Fußabdruck (GWP) Cradle-to-Gate	13,5242 kg CO2e / 1 Meter
Dimension	110x200x6000
Farbe	zink
Funktionserhalt	nein
Höhe	110 mm
Holmstärke	2 mm
Länge	6000 mm
Maß B	200 mm
Maß L	6000 mm
Nutzquerschnitt	18600 mm²

Nutzquerschnitt	186 cm²
Oberfläche	bandverzinkt
Rostfreier Stahl, gebeizt	nein
Schlitzmaß Sprosse	17,00
Seitenlochung	ja
Stützabstand 3,0m	2,5 kN/m
Stützabstand 3,5m	1,98 kN/m
Stützabstand 4,0m	1,6 kN/m
Stützabstand 4,5m	1,31 kN/m
Stützabstand 5,0m	1,1 kN/m
Stützabstand 6,0m	0,8 kN/m
Stützabstand 7,0m	0,4 kN/m
Weitspann-Ausführung	ja
Werkstoff	Stahl

Technische Daten

Belastungsdiagramm Weitspannkabelleiter Typ WKLG 110

Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite

Alle Typen

Alle Typen

Typ	Länge	Breite	Holmstärke	Funktionserhalt	ELDAS-Nr.	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
WKLG 1120 FS	6000 mm	200 mm	2 mm	nein	127 010 609	6311008	m	6 m	97,46 CHF Preis / 1 m
WKLG 1130 FS	6000 mm	300 mm	2 mm	nein	127 010 619	6311012	m	6 m	101,73 CHF Preis / 1 m
WKLG 1140 FS	6000 mm	400 mm	2 mm	nein	127 010 629	6311016	m	6 m	104,01 CHF Preis / 1 m
WKLG 1150 FS	6000 mm	500 mm	2 mm	nein	127 010 639	6311020	m	6 m	108,45 CHF Preis / 1 m
WKLG 1160 FS	6000 mm	600 mm	2 mm	nein	127 010 649	6311024	m	6 m	112,16 CHF Preis / 1 m

Zubehör

Systemzubehör

Produkte	Typ	ELDAS-Nr.	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
Deckel mit Drehriegel FS	WDRL 1116 20 FS	-----	6227422	m	3 m	41,98 CHF Preis / 1 m
Längsverbinder FS	WRVL 110 FS	127 019 709	6091164	Stück	2 Stück	32,87 CHF Preis / 1 Stück
Winkelverbinder 110 FS	WRWVK 110 FS	127 018 749	6091377	Stück	2 Stück	30,59 CHF Preis / 1 Stück
Schutzkappe	SKHW 110 OR	127 008 379	6310398	Paar	20 Paar	10,31 CHF Preis / 1 Paar
Gelenkverbinder FS	WRGV 110 FS	127 018 849	6091318	Stück	2 Stück	61,47 CHF Preis / 1 Stück
Weitspann-Winkelverbinder 110 FS	WRWVV 110 FS	-----	6091379	Stück	2 Stück	42,26 CHF Preis / 1 Stück
Trennsteg 85 FS	TSG 85 FS	127 013 629	6062114	m	3 m	11,54 CHF Preis / 1 m
90°-Bogen 110 FS	WLB 90 112 FS	-----	6312330	Stück	1 Stück	253,71 CHF Preis / 1 Stück
T-Abzweigstück 110 FS	WLT 1120 FS	-----	6312632	Stück	1 Stück	618,79 CHF Preis / 1 Stück
