Passerella a grande portata WKLG 110 FS 6000 | 200 | 2 | no

Passerella a grande portata WKLG 110 FS

N. art. 6311008 | EAN 4012196883035 | ELDAS-No. 127 010 609

N. art. / Tipo

Lughezza.	6000 mm

Larghezza

Spessore longherone	2 mm

Mantenimento funzionale	no

Descrizione del prodotto

Descrizione del prodotto

Passerella a grande portata con longherone laterale forato con bordo di 110 mm. Fissaggio di cavi e linee con staffa reggicavo tipo 2056.
Schermatura elettromagnetica senza coperchio 10 dB, con coperchio 15 dB.

I giunti lineari tipo WRVL 110 devono essere ordinati separatamente.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Altezza	110 mm
Colore	zinco
Dimensione B	200 mm
Dimensione L	6000 mm
Dimensionee	110x200x6000
Dimensioni	110 x 200
Distanza tra gli appoggi 7,0 m	0,4 kN/m
Distanza tra gli appoggi 3,0 m	2,5 kN/m
Distanza tra gli appoggi 3,5 m	1,98 kN/m
Distanza tra gli appoggi 4,0 m	1,6 kN/m
Distanza tra gli appoggi 4,5 m	1,31 kN/m
Distanza tra gli appoggi 5,0 m	1,1 kN/m
Distanza tra gli appoggi 6,0 m	0,8 kN/m
Fissaggio del piolo	ribaditura totale

Foratura laterale	sì
Impronta CO2 (GWP) dalla culla al cancello	13,5242 kg CO2e / 1 Metro
Larghezza	200 mm
Lughezza.	6000 mm
Mantenimento funzionale	no
Materiale	Acciaio
Schlitzmaß Sprosse	17,00
Sezione utile	186 cm²
Sezione utile	18600 mm²
Spessore longherone	2 mm
Superficie	zincato in continuo
Versione a grande portata	sì
Versione dei pioli	Profilo forato
Versione del longherone laterale	Profilo (aperto)

Dati tecnici

Schema di sollecitazione passerella a grande portata tipo WKLG 110.

Carico passerella-cavi ammesso in kN/m senza peso operatore
Distanza tra gli appoggi in m
Flessione passerella in mm con kN/m ammessi
Flessione di carico nella procedura di prova
Curva di carico per larghezza passerella in mm
Curva di flessione passerella in base alla distanza tra gli appoggi

Tutti i tipi

Tutti i tipi

Tipo	Lughezza.	Larghezza	Spessore longherone	Mantenimento funzionale	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
WKLG 1120 FS	6000 mm	200 mm	2 mm	no	127 010 609	6311008	m	6 m	97,46 CHF Prezzo / 1 m
WKLG 1130 FS	6000 mm	300 mm	2 mm	no	127 010 619	6311012	m	6 m	101,73 CHF Prezzo / 1 m
WKLG 1140 FS	6000 mm	400 mm	2 mm	no	127 010 629	6311016	m	6 m	104,01 CHF Prezzo / 1 m
WKLG 1150 FS	6000 mm	500 mm	2 mm	no	127 010 639	6311020	m	6 m	108,45 CHF Prezzo / 1 m
WKLG 1160 FS	6000 mm	600 mm	2 mm	no	127 010 649	6311024	m	6 m	112,16 CHF Prezzo / 1 m

Accessorio

Accessori del sistema

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Coperchio con bussola girevole FS	WDRL 1116 20 FS	-----	6227422	m	3 m	41,98 CHF Prezzo / 1 m
Giunto longitudinale FS	WRVL 110 FS	127 019 709	6091164	pz	2 pz	32,87 CHF Prezzo / 1 pz

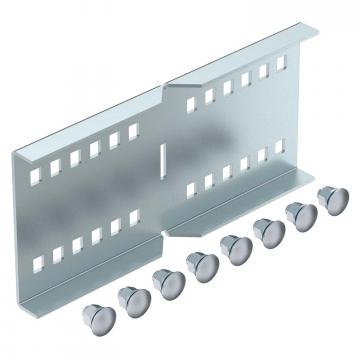

Giunto angolare 110 FS	WRWVK 110 FS	127 018 749	6091377	pz	2 pz	30,59 CHF Prezzo / 1 pz
Calotta di protezione	SKHW 110 OR	127 008 379	6310398	Coppia	20 Coppia	10,31 CHF Prezzo / 1 Coppia

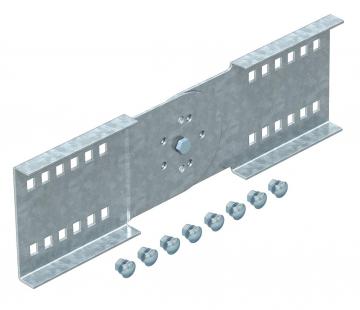

Giunto snodato FS	WRGV 110 FS	127 018 849	6091318	pz	2 pz	61,47 CHF Prezzo / 1 pz

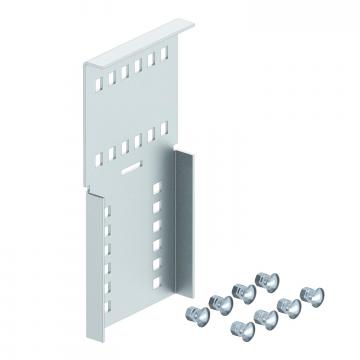

Giunto angolare a grande portata 110 FS	WRWVV 110 FS	-----	6091379	pz	2 pz	42,26 CHF Prezzo / 1 pz
Separatore 85 FS	TSG 85 FS	127 013 629	6062114	m	3 m	11,54 CHF Prezzo / 1 m
Curva 90° 110 FS	WLB 90 112 FS	-----	6312330	pz	1 pz	253,71 CHF Prezzo / 1 pz
Raccordo di derivazione a T 110 FS	WLT 1120 FS	-----	6312632	pz	1 pz	618,79 CHF Prezzo / 1 pz
