Wand- und Stielausleger MWAG 12 FS
Art.Nr. 6424624 | EAN 4012196325634 | ELDAS-Nr. 127 083 039
- Produktbeschreibung
-

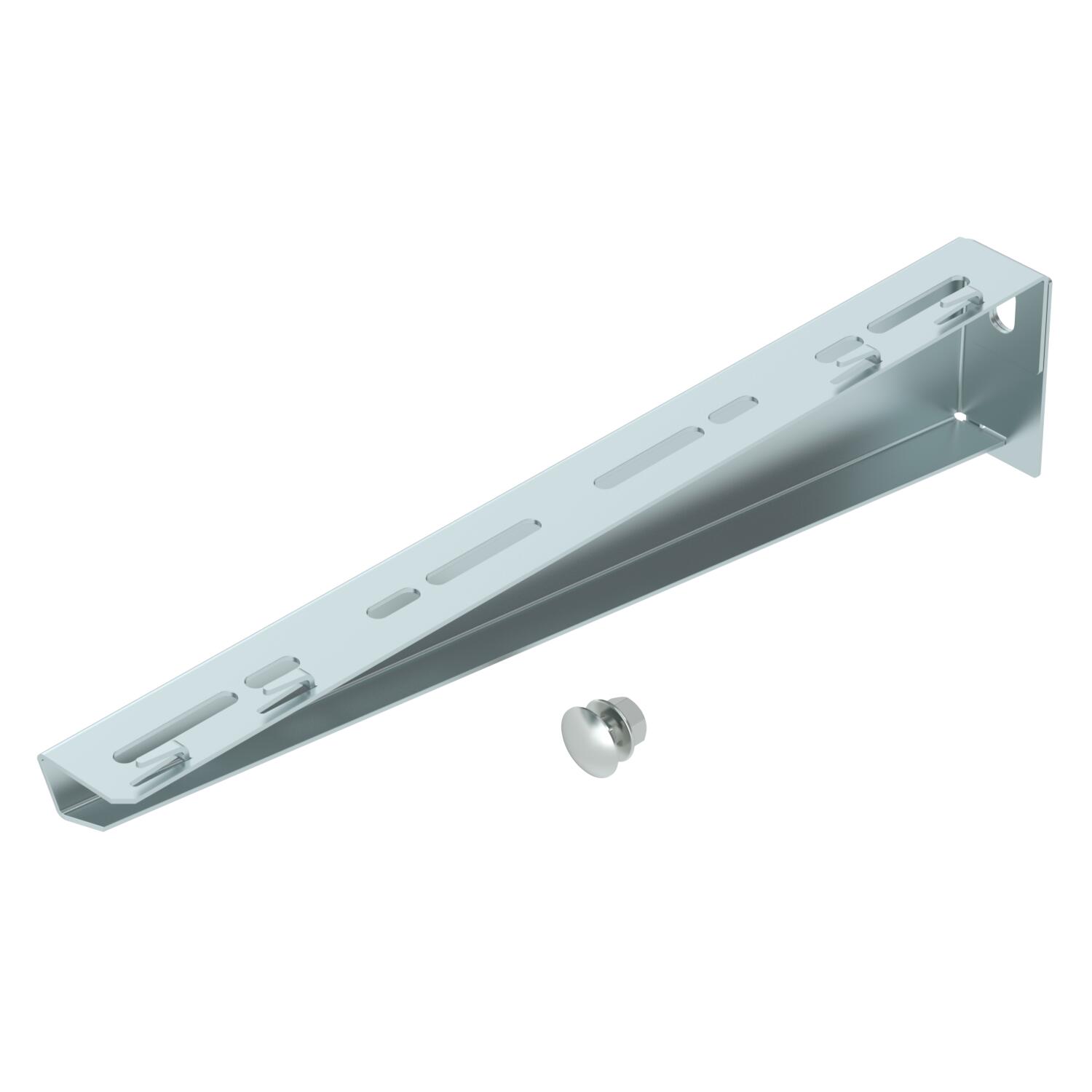

ProduktbeschreibungLeichter Wand- und Stielausleger in gekanteter Ausführung für die schraubenlose Gitterrinnenbefestigung.
Inklusive Schraube M10x25 zur Befestigung an U-Stielen.
-
- Technische Daten
-
Technische Daten
Ausführung Wand- und Stielausleger Dimension B410mm F in kN 1,2 kN Farbe zink Funktionserhalt nein für Breite max. 400 mm für Breite min. 400 Lochdurchmesser 11 mm Oberfläche bandverzinkt Produktserie MWA-Serie ROHS Konform ja Rostfreier Stahl, gebeizt nein Werkstoff Stahl Winkelbereich max. 90 mm Winkelbereich min. 90 mm Abmessungen

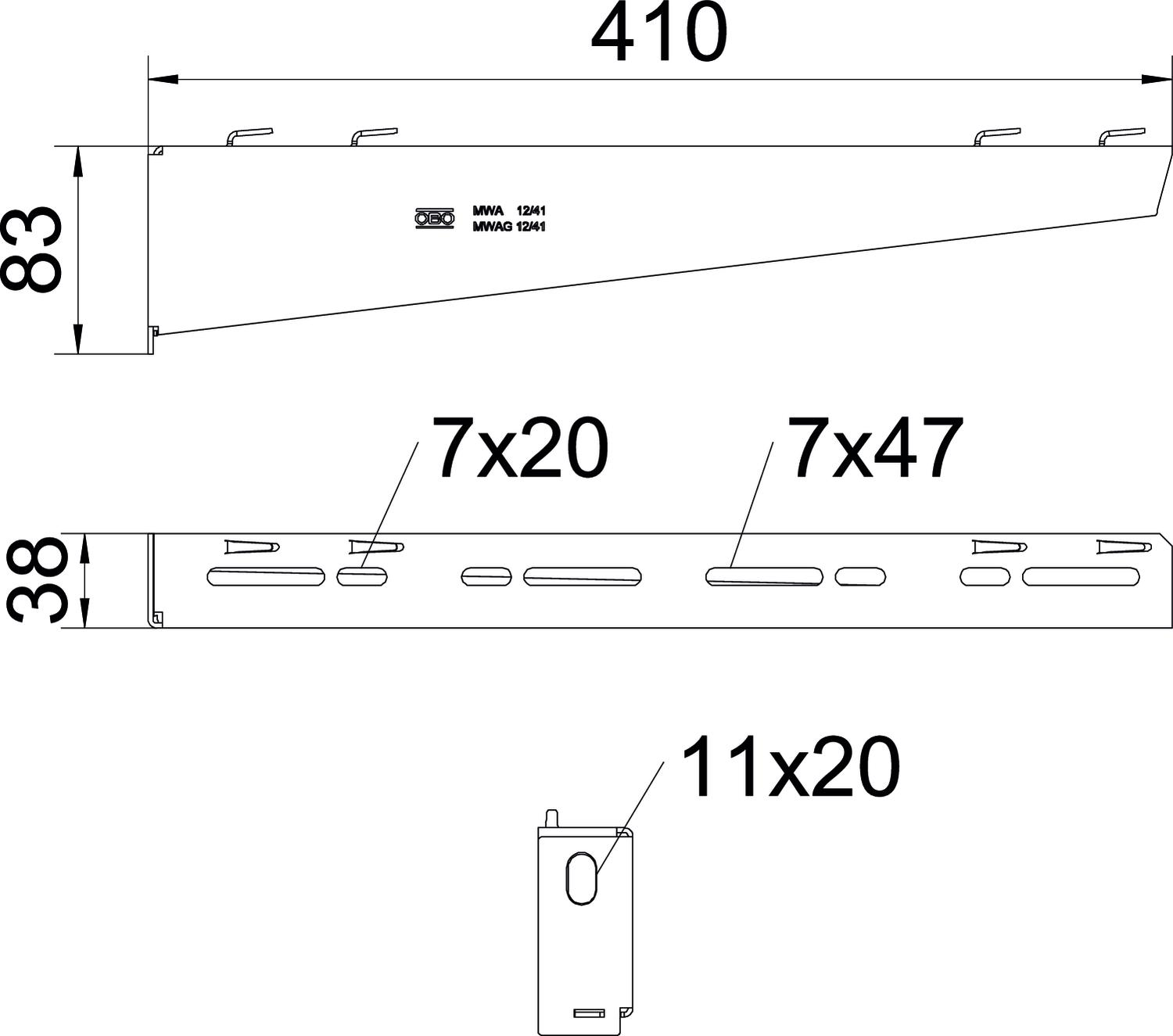

Breite 410 mm Höhe 83 mm Länge 38 mm Maß B 410 mm Maß A 38 mm Maß H 83 mm CO2-Fußabdruck (Product Carbon Footprint)
CO2 Fußabdruck (GWP) Cradle-to-Gate 2,0135 kg CO2e / 1 Stück CO₂ Fußabdruck Wert (GWP) 2,0135 kg CO₂e Deklarierte Einheit Stück Ermittlungsdatum CO2 Wert 2025-05-14T00:00:00.000+0200 Menge der deklarierten Einheit 1 Technische Daten
Belastungsdiagramm Ausleger Typ MWAG 12
-
Durchbiegung der Auslegerspitze bei zulässiger Auslegerbelastung
-
Zulässige Auslegerbelastung in kN ohne Mannlast
-
Belastungskurve mit Auslegerlängen in mm
-
- Alle Typen
-
Alle Typen
-
Montagezubehör
Produkte Typ ELDAS-Nr. Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
Flachrundschraube mit Kombimutter F
FRSB 6x12 F 127 090 009 6406122 100 Stück 36,78 CHF Preis / 100 Stück - Downloads
-
Datenblatt MWAG 12 41 FS / 6424624 , 0.28MB , pdfLeitfaden Kabeltragsysteme , 2.34MB , pdfBroschüre Gitterrinnen , 6.79MB , pdfEU-Konformitätserklärung MWAG 12 41 FS / 6424624 , 0.13MB , pdfUK-Konformitätserklärung MWAG 12 41 FS / 6424624 , 0.09MB , pdfUmweltproduktdeklaration (EPD) MWAG 12 41 FS / 6424624 , 1.71MB , pdfZeichengenehmigung VDE-Zeichengenehmigung Hängestiele und Ausleger , 0.12MB , pdfAuswahlhilfe GR-Magic® , 0.27MB , pdf
