Wand- und Stielausleger MWAG 12 FS
Art.Nr. 6424616 | EAN 4012196325337 | ELDAS-Nr. 127 083 029
- Produktbeschreibung
-

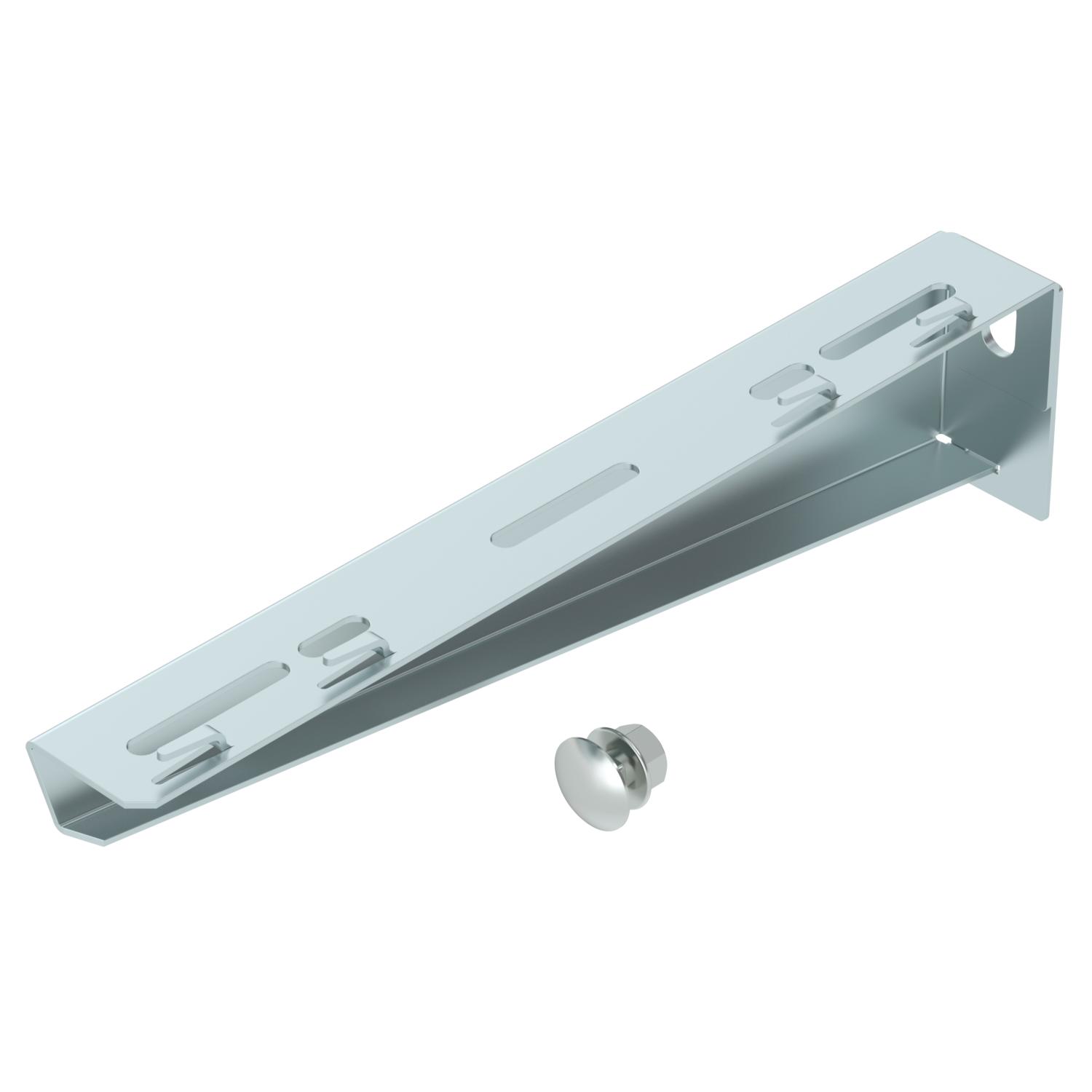

ProduktbeschreibungLeichter Wand- und Stielausleger in gekanteter Ausführung für die schraubenlose Gitterrinnenbefestigung.
Inklusive Schraube M10x25 zur Befestigung an U-Stielen.
-
- Technische Daten
-
Technische Daten
Ausführung Wand- und Stielausleger Dimension B310mm F in kN 1,2 kN Farbe zink Funktionserhalt nein für Breite max. 300 mm für Breite min. 300 Lochdurchmesser 11 mm Oberfläche bandverzinkt Produktserie MWA-Serie ROHS Konform ja Rostfreier Stahl, gebeizt nein Werkstoff Stahl Winkelbereich max. 90 mm Winkelbereich min. 90 mm Abmessungen

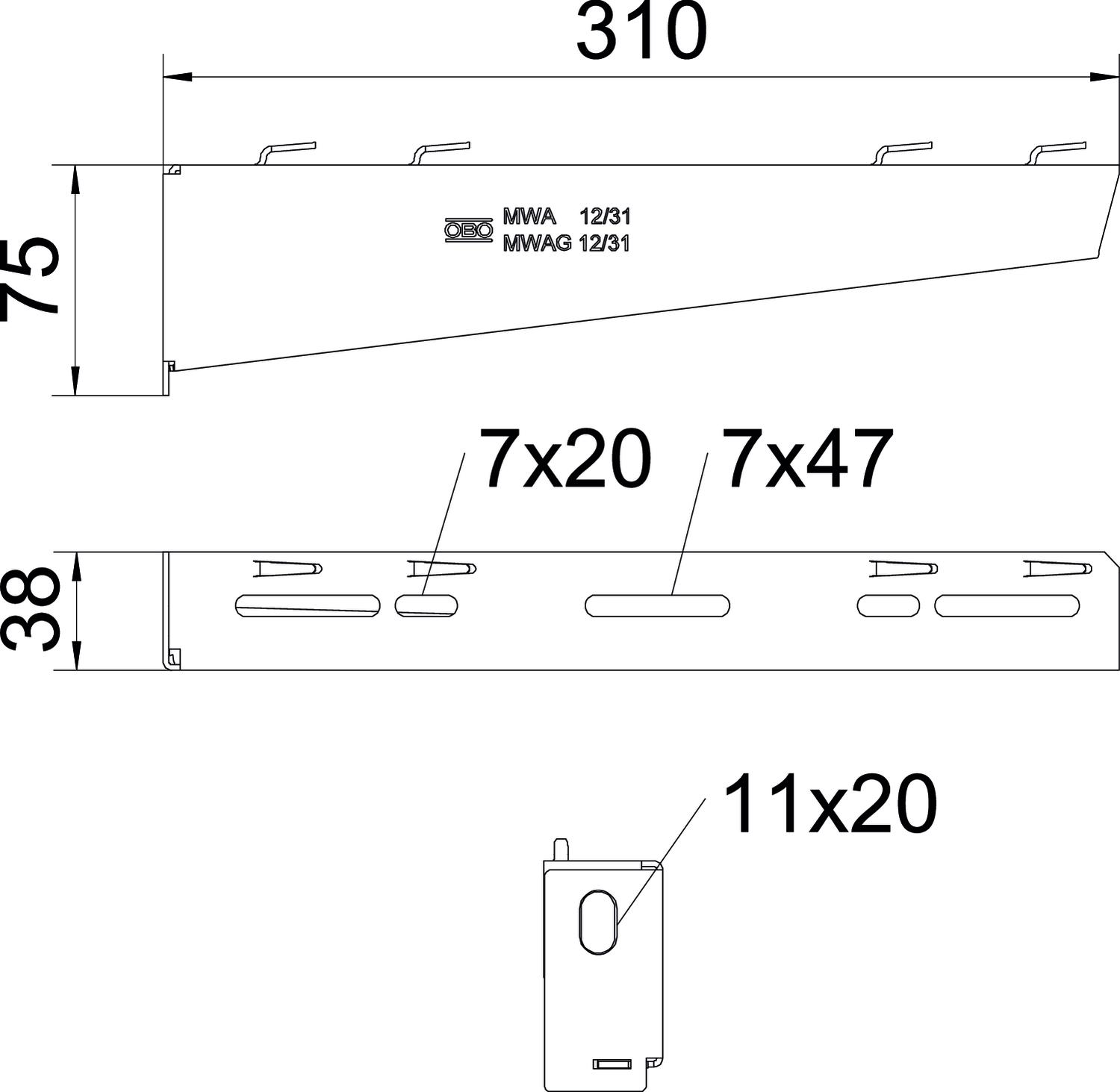

Breite 310 mm Breite 12 in Höhe 75 mm Höhe 2,95 in Länge 38,5 mm Maß B 310 mm Maß A 38,5 mm Maß H 75 mm CO2-Fußabdruck (Product Carbon Footprint)
CO2 Fußabdruck (GWP) Cradle-to-Gate 1,3812 kg CO2e / 1 Stück CO₂ Fußabdruck Wert (GWP) 1,3812 kg CO₂e Deklarierte Einheit Stück Ermittlungsdatum CO2 Wert 2025-05-14T00:00:00.000+0200 Menge der deklarierten Einheit 1 Technische Daten
Belastungsdiagramm Ausleger Typ MWAG 12
-
Durchbiegung der Auslegerspitze bei zulässiger Auslegerbelastung
-
Zulässige Auslegerbelastung in kN ohne Mannlast
-
Belastungskurve mit Auslegerlängen in mm
-
- Alle Typen
-
Alle Typen
-
Montagezubehör
Produkte Typ ELDAS-Nr. Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
Flachrundschraube mit Kombimutter F
FRSB 6x12 F 127 090 009 6406122 100 Stück 36,78 CHF Preis / 100 Stück - Downloads
-
Datenblatt MWAG 12 31 FS / 6424616 , 0.28MB , pdfLeitfaden Kabeltragsysteme , 2.34MB , pdfBroschüre Gitterrinnen , 6.79MB , pdfEU-Konformitätserklärung MWAG 12 31 FS / 6424616 , 0.13MB , pdfUK-Konformitätserklärung MWAG 12 31 FS / 6424616 , 0.09MB , pdfUmweltproduktdeklaration (EPD) MWAG 12 31 FS / 6424616 , 1.71MB , pdfZeichengenehmigung VDE-Zeichengenehmigung Hängestiele und Ausleger , 0.12MB , pdfAuswahlhilfe GR-Magic® , 0.27MB , pdf
