Wand- und Stielausleger AWG 15 FT 310 | 1,5 | zink

Wand- und Stielausleger AWG 15 FT

Art.Nr. 6420610 | EAN 4012196662593 | ELDAS-Nr. 127 085 439

Art.Nr. / Typ

Breite

F in kN	1,5 kN

Farbe	zink

Produktbeschreibung

Produktbeschreibung

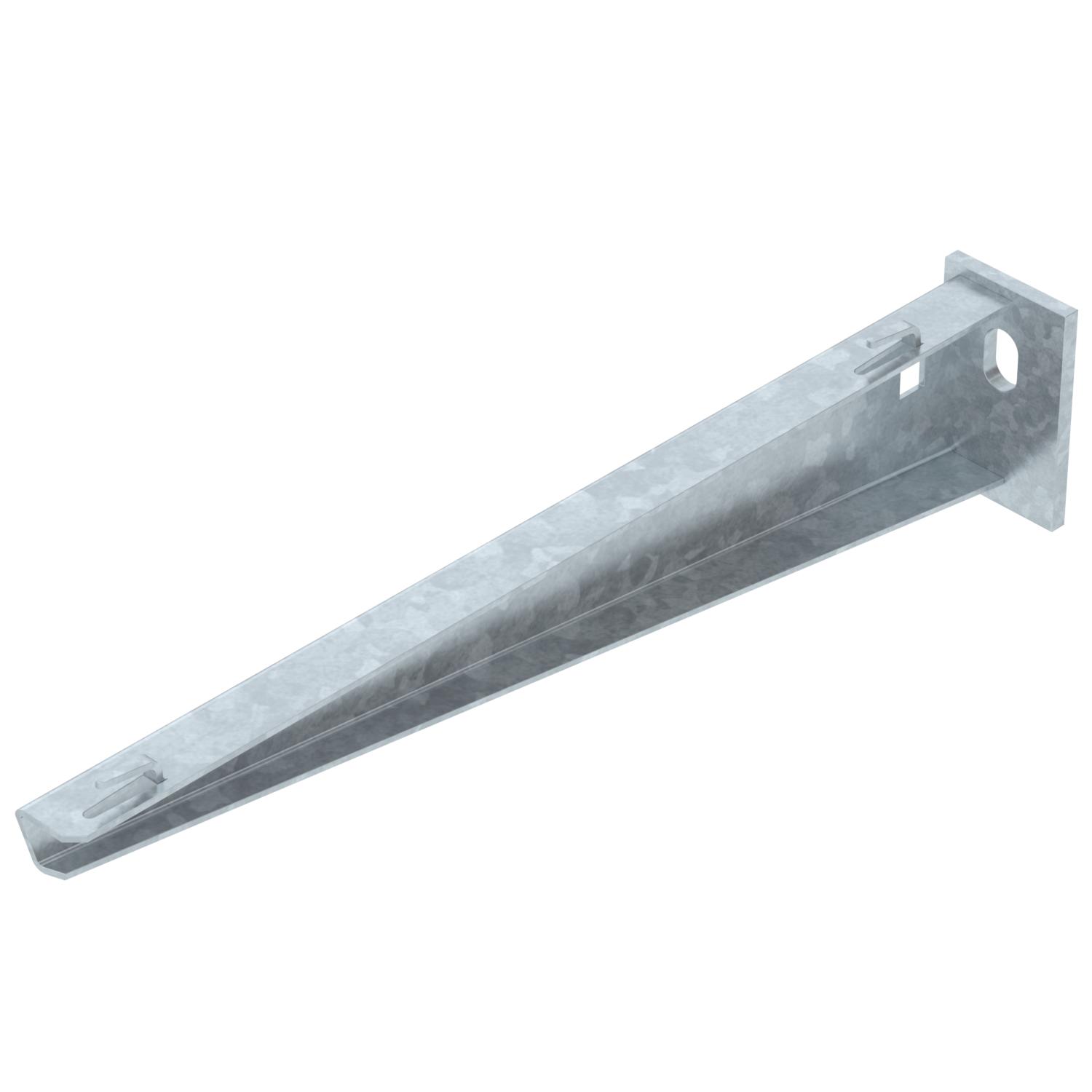

Leichter Wand- und Stielausleger mit angeschweißter Kopfplatte für die schraubenlose Gitterrinnenbefestigung.

Befestigung des Auslegers am U-Stiel ab der Breite 400 mm mit Sechskantschraube durch beide Holme des Stiels. Bitte dazu die passenden Distanzstücke einsetzen.

Technische Daten

Technische Daten

Ausführung	Wand- und Stielausleger
Dimension	B310mm
F in kN	1,5 kN
Farbe	zink
Funktionserhalt	nein
für Breite max.	300 mm
für Breite min.	300
Lochdurchmesser	11 mm

Oberfläche	tauchfeuerverzinkt
Produktserie	AW 15-Serie
ROHS Konform	ja
Rostfreier Stahl, gebeizt	nein
Werkstoff	Stahl
Winkelbereich max.	90 mm
Winkelbereich min.	90 mm

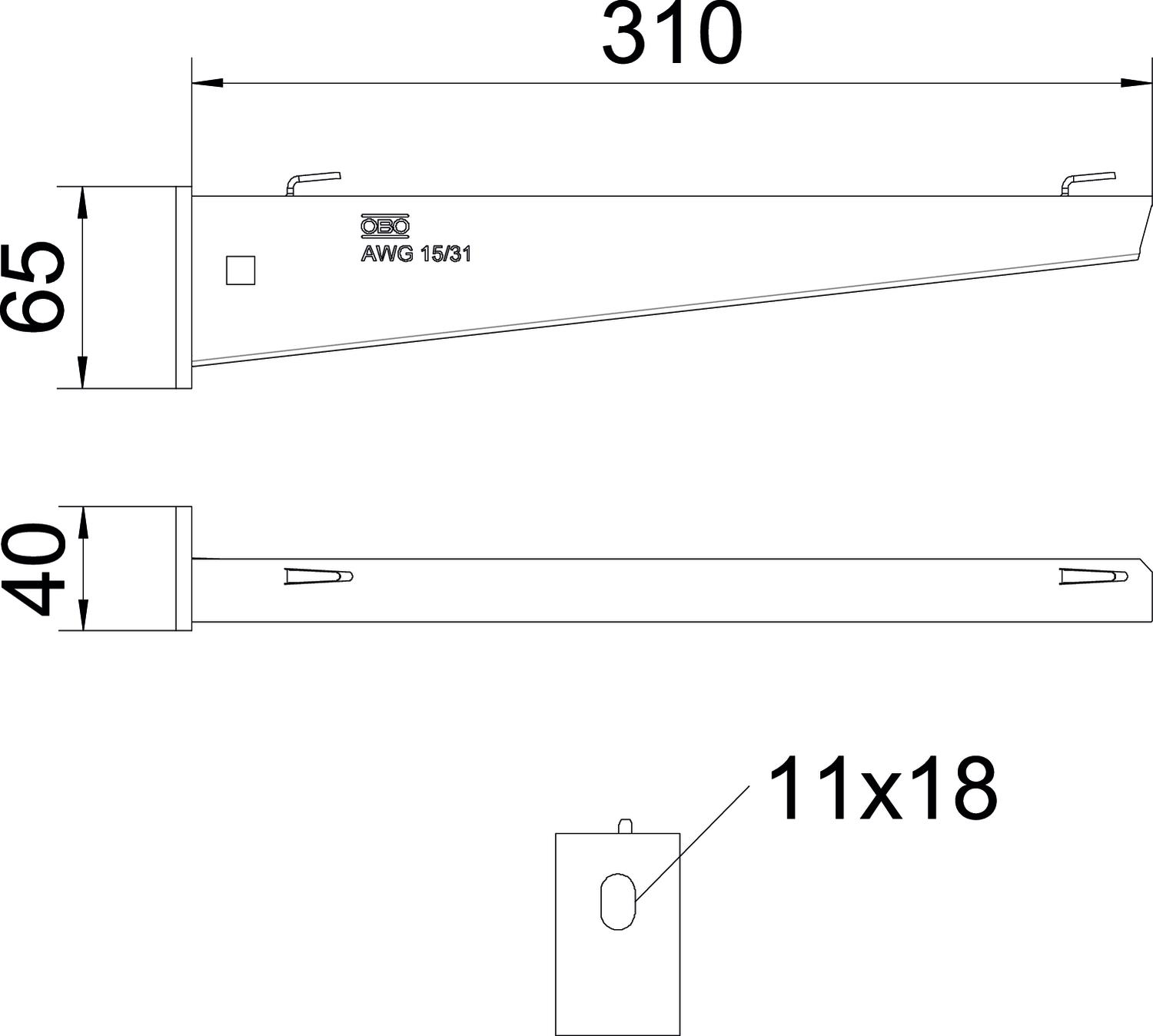

Abmessungen

Breite	310 mm
Höhe	65 mm
Länge	40 mm

Maß B	310 mm
Maß A	40 mm
Maß H	65 mm

CO2-Fußabdruck (Product Carbon Footprint)

CO2 Fußabdruck (GWP) Cradle-to-Gate	0,9263 kg CO2e / 1 Stück
CO₂ Fußabdruck Wert (GWP)	0,9263 kg CO₂e
Deklarierte Einheit	Stück

Ermittlungsdatum CO2 Wert	2025-05-14T00:00:00.000+0200
Menge der deklarierten Einheit	1

Technische Daten

Belastungsdiagramm Ausleger Typ AW G 15

Durchbiegung der Auslegerspitze bei zulässiger Auslegerbelastung
Zulässige Auslegerbelastung in kN ohne Mannlast
Auslegerlänge in mm

Alle Typen

Alle Typen

Typ	Breite	F in kN	Farbe	ELDAS-Nr.	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
AW G 15 11 FT	110 mm	1,5 kN	zink	127 085 409	6420606	Stück	1 Stück	10,96 CHF Preis / 1 Stück
AW G 15 16 FT	160 mm	1,5 kN	zink	-----	6420607	Stück	1 Stück	13,92 CHF Preis / 1 Stück
AW G 15 21 FT	210 mm	1,5 kN	zink	127 085 429	6420608	Stück	1 Stück	14,05 CHF Preis / 1 Stück
AW G 15 31 FT	310 mm	1,5 kN	zink	127 085 439	6420610	Stück	1 Stück	15,09 CHF Preis / 1 Stück
AW G 15 41 FT	410 mm	1,5 kN	zink	127 085 449	6420612	Stück	1 Stück	23,67 CHF Preis / 1 Stück
AW G 15 51 FT	510 mm	1,5 kN	zink	127 085 459	6420614	Stück	1 Stück	29,12 CHF Preis / 1 Stück
AW G 15 61 FT	610 mm	1,5 kN	zink	127 085 469	6420616	Stück	1 Stück	37,70 CHF Preis / 1 Stück
