Wand- und Stielausleger AW 15 A2
Art.Nr. 6421040 | EAN 4012195061960 | ELDAS-Nr. 127 081 189
- Produktbeschreibung
-

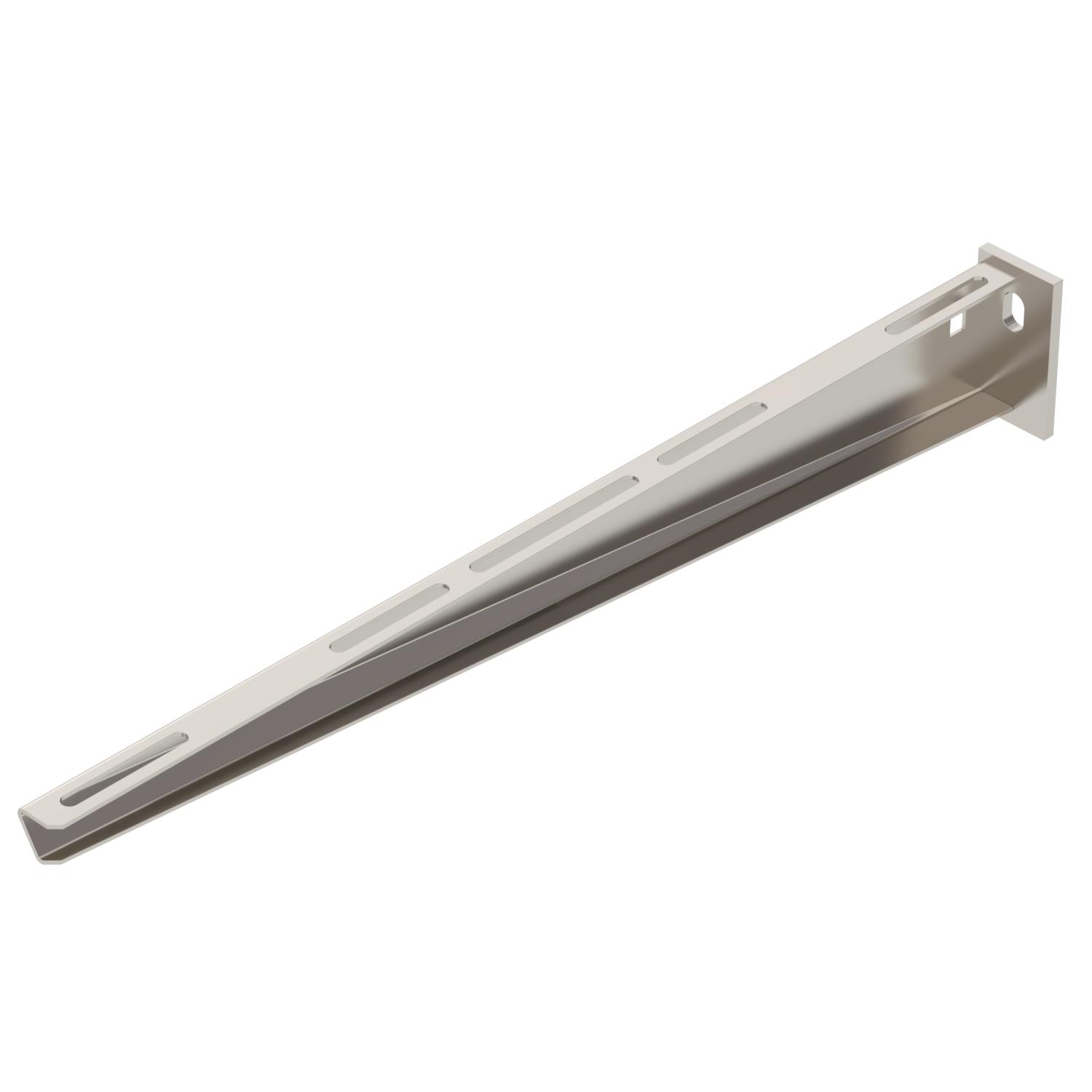

ProduktbeschreibungLeichter Wand- und Stielausleger mit angeschweißter Kopfplatte.
Befestigung des Auslegers am U-Stiel ab der Breite 400 mm mit Sechskantschraube durch beide Holme des Stiels. Bitte dazu die passenden Distanzstücke einsetzen!
-
- Technische Daten
-
Technische Daten

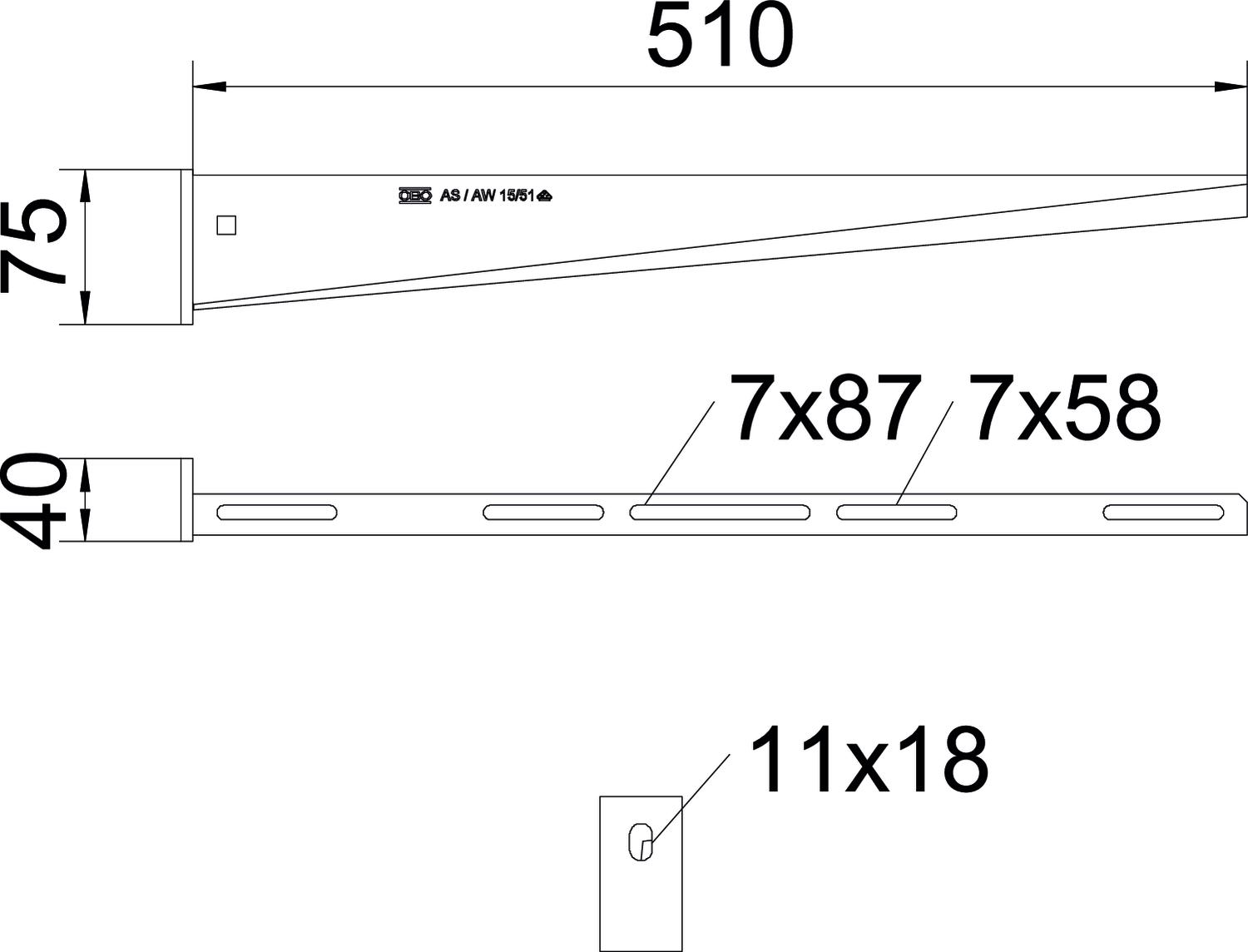

Ausführung Wand- und Stielausleger Breite 510 mm CO2 Fußabdruck (GWP) Cradle-to-Gate 4,0773 kg CO2e / 1 Stück Dimension B510mm F in kN 1,5 kN Farbe edelstahl Funktionserhalt nein Höhe 75 mm Länge 40 mm Lochdurchmesser 11 mm Maß B 510 mm Maß A 40 mm Maß H 75 mm Oberfläche blank, nachbehandelt Rostfreier Stahl, gebeizt ja Werkstoff Edelstahl, rostfrei 1.4301 Winkelbereich max. 90 mm Winkelbereich min. 90 mm Technische Daten
Belastungsdiagramm Ausleger Typ AW 15
-
Durchbiegung der Auslegerspitze bei zulässiger Auslegerbelastung
-
Zulässige Auslegerbelastung in kN ohne Mannlast
-
Belastungskurve mit Auslegerlängen in mm
-
- Alle Typen
-
Alle Typen
-
Montagezubehör
Produkte Typ ELDAS-Nr. Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
Flachrundschraube mit Kombimutter A2
FRSB 6x12 A2 127 091 009 6406138 100 Stück 64,83 CHF Preis / 100 Stück - Downloads
-
Datenblatt AW 15 51 A2 / 6421040 , 0.23MB , pdfLeitfaden Kabeltragsysteme , 2.34MB , pdfKatalog Kabeltragsysteme , 40.51MB , pdfEU-Konformitätserklärung AW 15 51 A2 / 6421040 , 0.13MB , pdfUK-Konformitätserklärung AW 15 51 A2 / 6421040 , 0.09MB , pdfUmwelterklärung (EPD) AW 15 51 A2 / 6421040 , 1.38MB , pdfMontageanleitung Montageanleitung U-Stielsysteme , 1.88MB , pdf
