Wand- und Stielausleger AW 15 A2
Art.Nr. 6421024 | EAN 4012196207619 | ELDAS-Nr. 127 081 159
- Produktbeschreibung
-

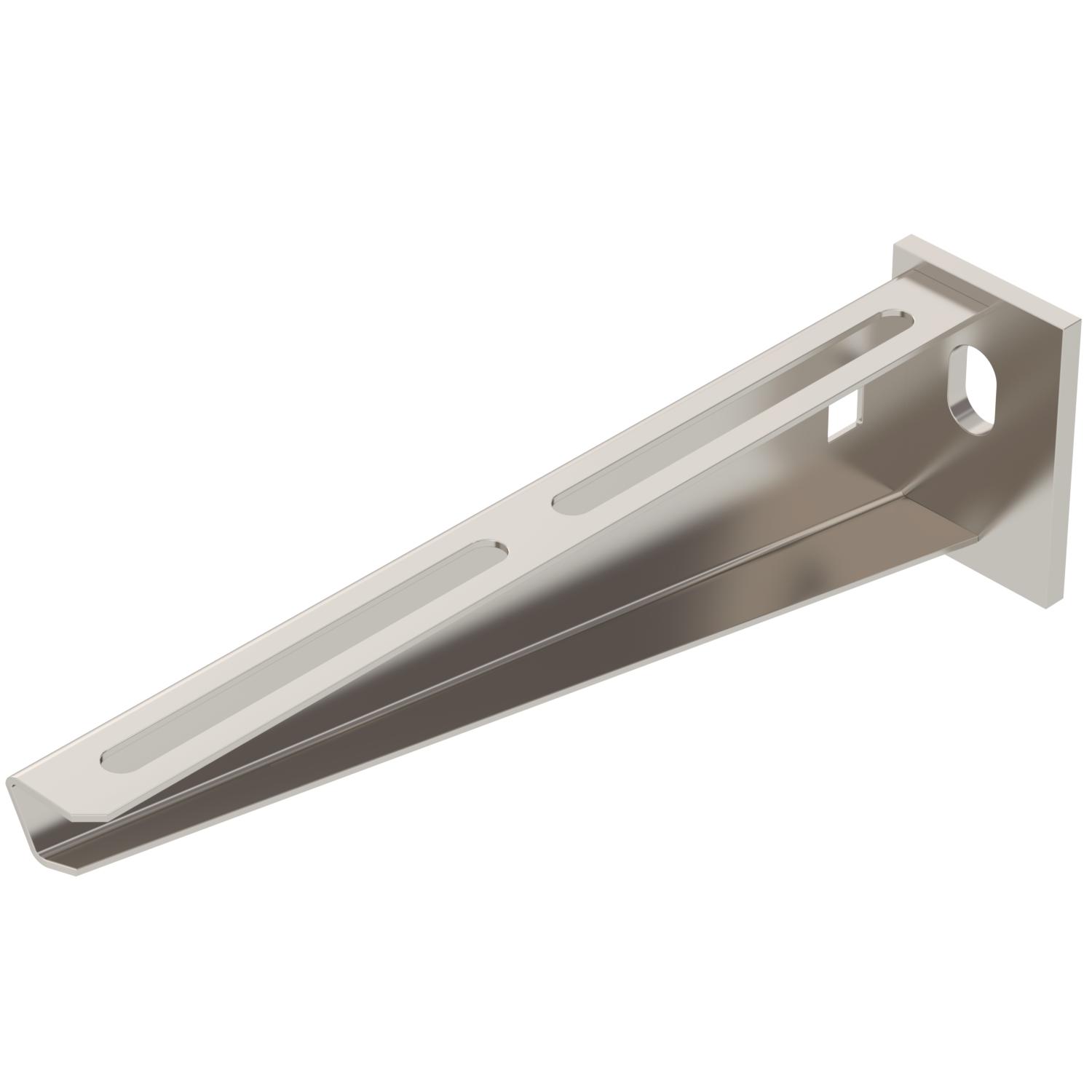

ProduktbeschreibungLeichter Wand- und Stielausleger mit angeschweißter Kopfplatte.
Befestigung des Auslegers am U-Stiel ab der Breite 400 mm mit Sechskantschraube durch beide Holme des Stiels. Bitte dazu die passenden Distanzstücke einsetzen!
-
- Technische Daten
-
Technische Daten
Ausführung Wand- und Stielausleger Dimension B210mm F in kN 1,5 kN Farbe edelstahl Funktionserhalt nein Lochdurchmesser 11 mm Oberfläche blank, nachbehandelt Produktserie AW 15-Serie ROHS Konform ja Rostfreier Stahl, gebeizt ja Werkstoff Edelstahl, rostfrei 1.4301 Winkelbereich max. 90 mm Winkelbereich min. 90 mm Abmessungen

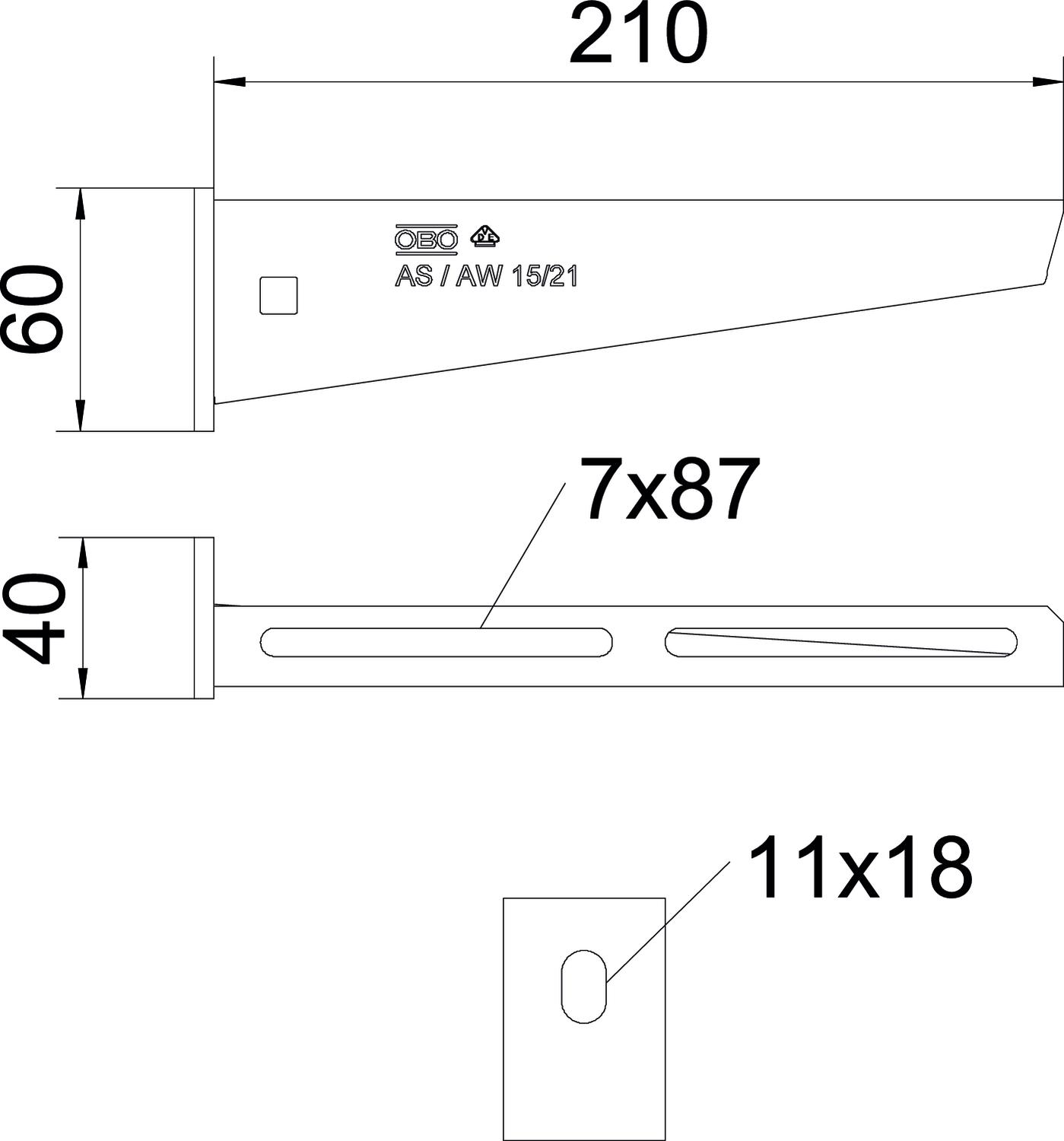

Breite 210 mm Höhe 60 mm Länge 40 mm Maß B 210 mm Maß A 40 mm Maß H 60 mm CO2-Fußabdruck (Product Carbon Footprint)
CO2 Fußabdruck (GWP) Cradle-to-Gate 1,252 kg CO2e / 1 Stück CO₂ Fußabdruck Wert (GWP) 1,252 kg CO₂e Deklarierte Einheit Stück Ermittlungsdatum CO2 Wert 2025-05-14T00:00:00.000+0200 Menge der deklarierten Einheit 1 Technische Daten
Belastungsdiagramm Ausleger Typ AW 15
-
Durchbiegung der Auslegerspitze bei zulässiger Auslegerbelastung
-
Zulässige Auslegerbelastung in kN ohne Mannlast
-
Belastungskurve mit Auslegerlängen in mm
-
- Alle Typen
-
Alle Typen
-
Montagezubehör
Produkte Typ ELDAS-Nr. Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
Flachrundschraube mit Kombimutter A2
FRSB 6x12 A2 127 091 009 6406138 100 Stück 64,83 CHF Preis / 100 Stück - Downloads
-
Datenblatt AW 15 21 A2 / 6421024 , 0.23MB , pdfLeitfaden Kabeltragsysteme , 2.34MB , pdfEU-Konformitätserklärung AW 15 21 A2 / 6421024 , 0.13MB , pdfUK-Konformitätserklärung AW 15 21 A2 / 6421024 , 0.09MB , pdfUmweltproduktdeklaration (EPD) AW 15 21 A2 / 6421024 , 1.71MB , pdfMontageanleitung Montageanleitung U-Stielsysteme , 1.88MB , pdf
