TP-Wand- und Deckenbügel FS 345 | 60 | 0,5 | 0,55 | 300 | | zink
morepic-1 morepic-2 video-1

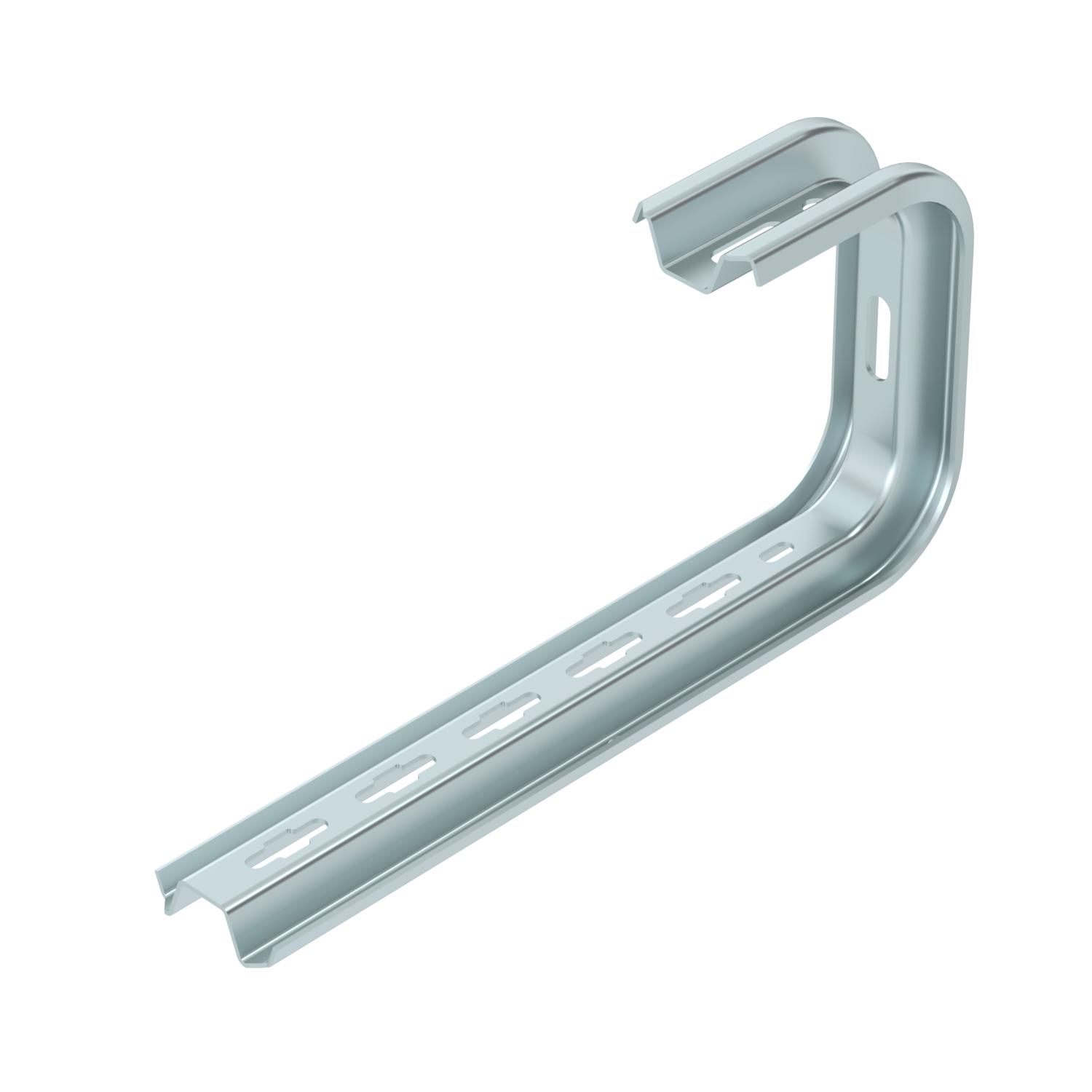

TP-Wand- und Deckenbügel FS

Art.Nr. 6363822 | EAN 4012196198733 | ELDAS-Nr. 127 009 129

60 mm
zink
Produktbeschreibung
Produktbeschreibung
TP-Wand- und Deckenbügel für die universelle Bauwerksbefestigung.

Wichtig! Wird der Bügel direkt an der Wand oder Decke befestigt, ist aus Stabilitätsgründen immer das Distanzstück Typ DS 4 einzusetzen.

  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • TP-Profil als Hängestiel und Ausleger
  • Kabelrinne, Seitenhöhe 35 mm
  • Kabelrinne, Seitenhöhe 60 mm
  • CO₂-Fußabdruck (PCF)
Technische Daten

Technische Daten

Ausführung Abhängebügel (C-Bügel)
Breite 345 mm
CO2 Fußabdruck (GWP) Cradle-to-Gate 1,8615 kg CO2e / 1 Stück
Dimension B345mm
F in kN Decke 0,5 kN
F in kN Wand 0,55 kN
Farbe zink
Funktionserhalt nein
für Breite max. 300 mm
für Breite min. 300
Geeignet für Gitterrinne ja
Geeignet für Kabelleiter ja
Geeignet für Kabelrinne ja

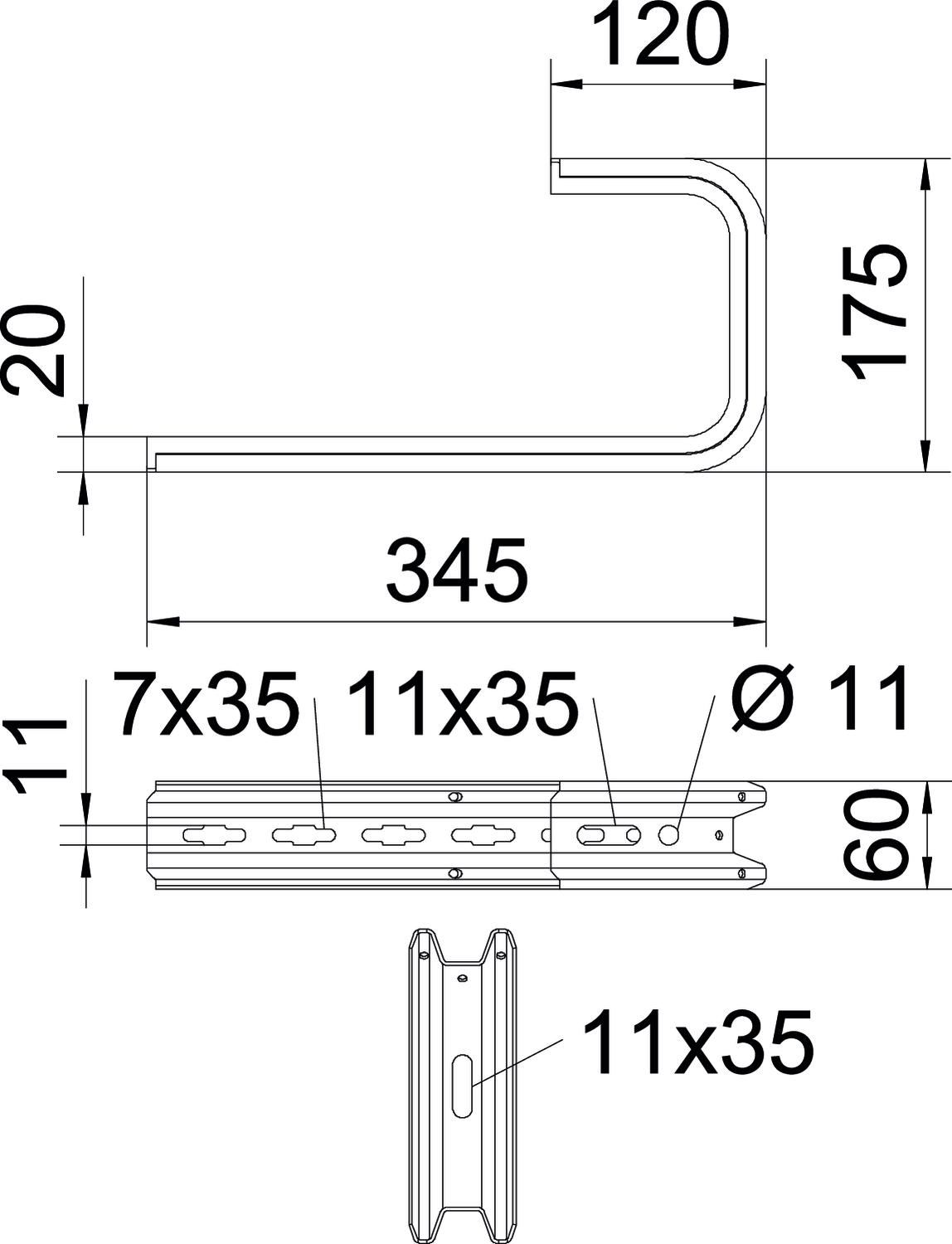

Höhe 60 mm
Länge 345 mm
Maß B 345 mm
Maß H 175 mm
Oberfläche bandverzinkt
Verstellbar nein
Werkstoff Stahl

Technische Daten

Belastungsdiagramm Deckenbügel TPD

Belastungsdiagramm Deckenbügel TPD
  • Durchbiegung der Auslegerspitze bei zulässiger Auslegerbelastung Durchbiegung der Auslegerspitze bei zulässiger Auslegerbelastung
  • Zulässige Auslegerbelastung in kN ohne Mannlast Zulässige Auslegerbelastung in kN ohne Mannlast
  • Belastungskurve mit Auslegerlängen in mm Belastungskurve mit Auslegerlängen in mm
Alle Typen

Alle Typen

Typ Breite Höhe F in kN Decke F in kN Wand für Breite max. Farbe ELDAS-Nr. Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
TPD 145 FS 145 mm 60 mm 1,3 kN 1,4 kN 100 mm zink 127 009 109 6363806
1 Stück 11,96 CHF Preis / 1 Stück
TPD 245 FS 245 mm 60 mm 0,8 kN 0,87 kN 200 mm zink 127 009 119 6363814
1 Stück 13,90 CHF Preis / 1 Stück
TPD 345 FS 345 mm 60 mm 0,5 kN 0,55 kN 300 mm zink 127 009 129 6363822
1 Stück 17,94 CHF Preis / 1 Stück
TPD 445 FS 445 mm 60 mm 0,35 kN 0,45 kN 400 mm zink ----- 6363826
1 Stück 22,44 CHF Preis / 1 Stück
TPD 545 FS 545 mm 60 mm 0,25 kN 0,35 kN 500 mm zink ----- 6363829
1 Stück 25,06 CHF Preis / 1 Stück
Zubehör

Montagezubehör

Produkte Typ ELDAS-Nr. Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
Flachrundschraube mit Kombimutter F Flachrundschraube mit Kombimutter F FRSB 6x12 F 127 090 009 6406122
100 Stück 36,11 CHF Preis / 100 Stück
