TP-Wand- und Deckenbügel FS 245 | 60 | 0,8 | 0,87 | 200 | | zink
morepic-1 morepic-2 video-1

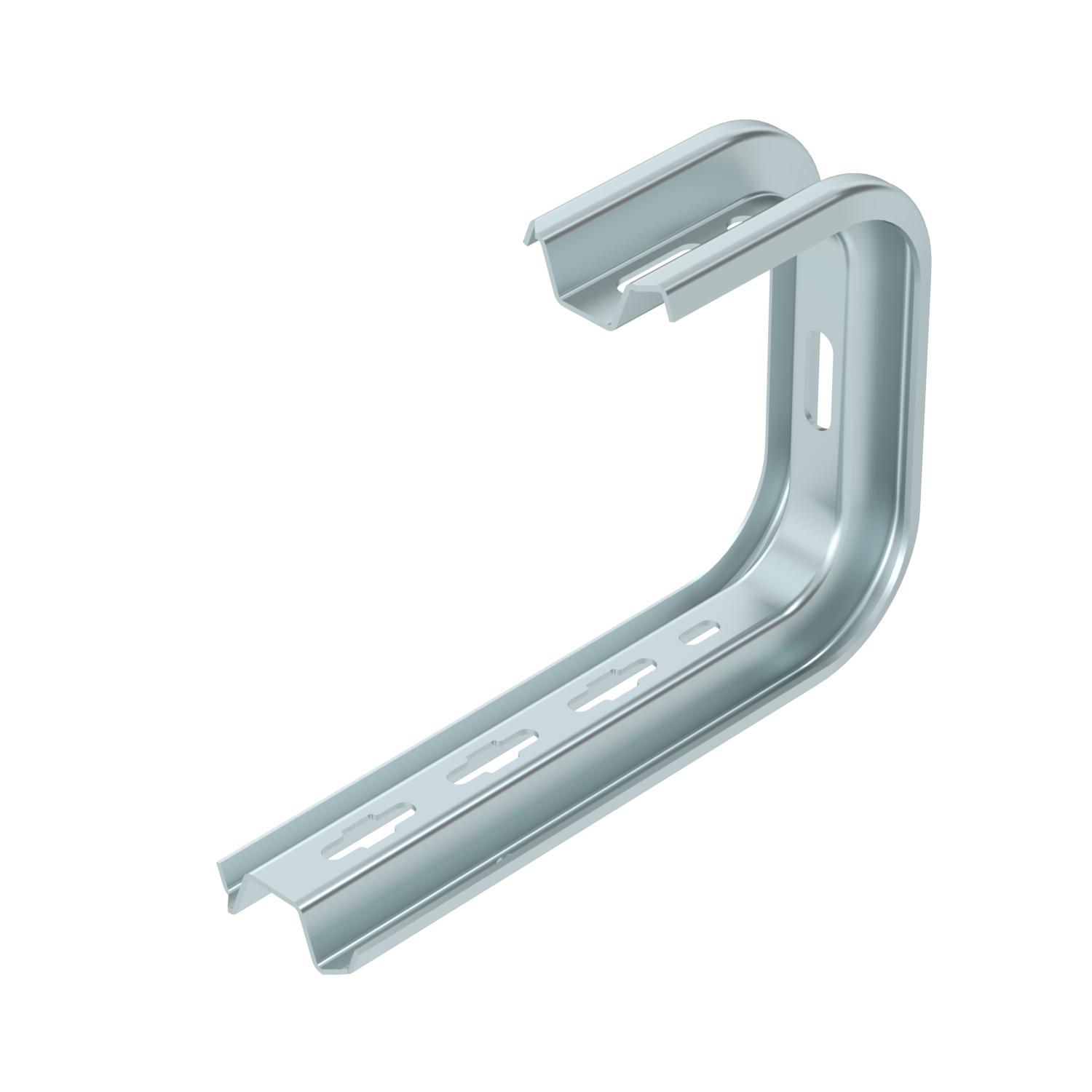

TP-Wand- und Deckenbügel FS

Art.Nr. 6363814 | EAN 4012196198672 | ELDAS-Nr. 127 009 119

60 mm
zink
Produktbeschreibung
Produktbeschreibung
TP-Wand- und Deckenbügel für die universelle Bauwerksbefestigung.

Wichtig! Wird der Bügel direkt an der Wand oder Decke befestigt, ist aus Stabilitätsgründen immer das Distanzstück Typ DS 4 einzusetzen.

  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • TP-Profil als Hängestiel und Ausleger
  • Kabelrinne, Seitenhöhe 35 mm
  • Kabelrinne, Seitenhöhe 60 mm
  • CO₂-Fußabdruck (PCF)
Technische Daten

Technische Daten

Ausführung Abhängebügel (C-Bügel)
Dimension B245mm
F in kN Decke 0,8 kN
F in kN Wand 0,87 kN
Farbe zink
Funktionserhalt nein
für Breite max. 200 mm
für Breite min. 200
Geeignet für Gitterrinne ja
Geeignet für Kabelleiter ja
Geeignet für Kabelrinne ja
Oberfläche bandverzinkt
Verstellbar nein
Werkstoff Stahl

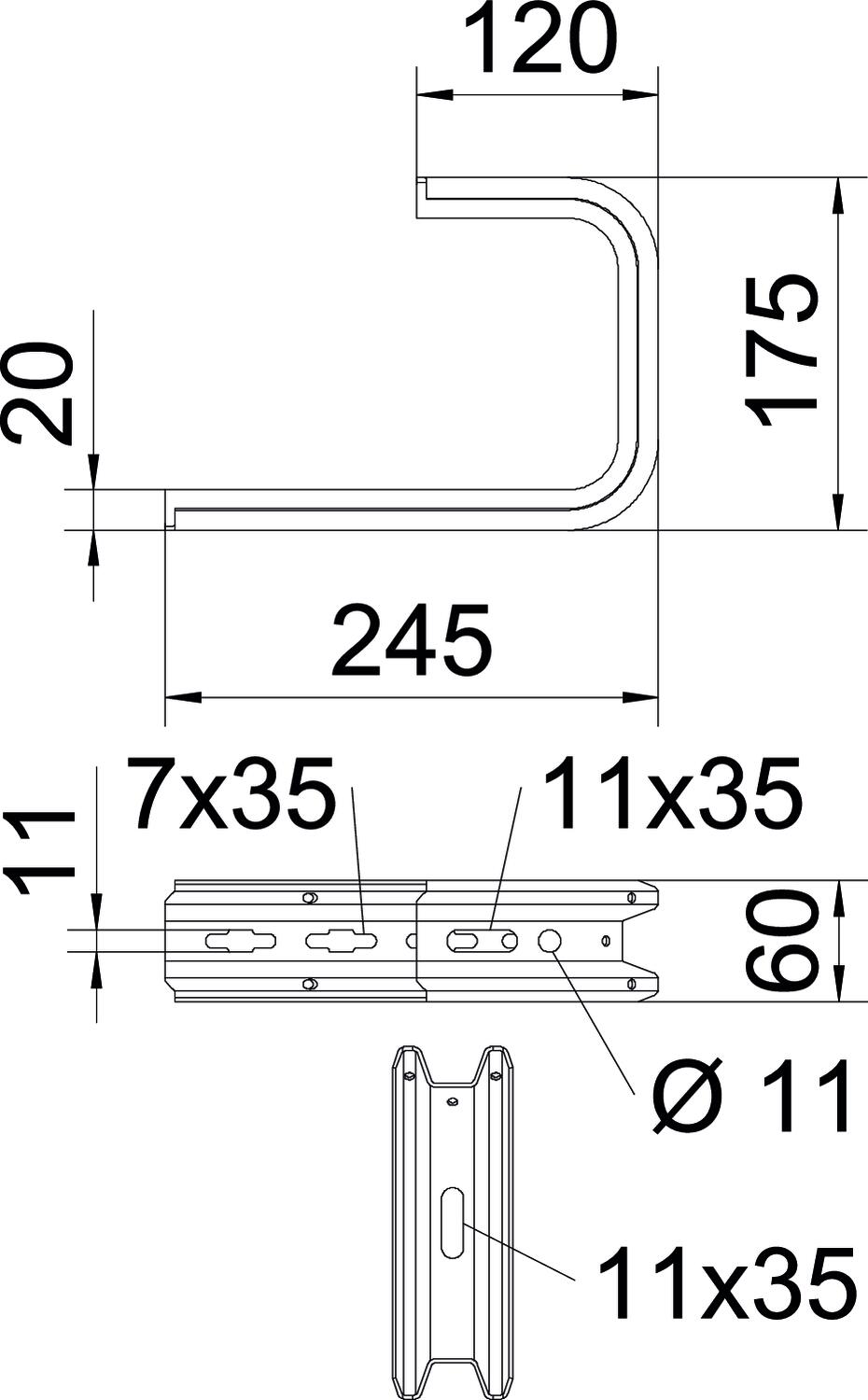

Abmessungen

Breite 245 mm
Höhe 60 mm
Länge 245 mm
Maß B 245 mm
Maß H 175 mm

CO2-Fußabdruck (Product Carbon Footprint)

CO2 Fußabdruck (GWP) Cradle-to-Gate 1,5397 kg CO2e / 1 Stück
CO₂ Fußabdruck Wert (GWP) 1,5397 kg CO₂e
Deklarierte Einheit (LCA) Stück
Ermittlungsdatum CO2 Wert 2025-05-14T00:00:00.000+0200
Menge der deklarierten Einheit (LCA) 1

Technische Daten

Belastungsdiagramm Deckenbügel TPD

Belastungsdiagramm Deckenbügel TPD
Alle Typen

Alle Typen

Typ Breite Höhe F in kN Decke F in kN Wand für Breite max. Farbe ELDAS-Nr. Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
TPD 145 FS 145 mm 60 mm 1,3 kN 1,4 kN 100 mm zink 127 009 109 6363806
1 Stück 12,18 CHF Preis / 1 Stück
TPD 245 FS 245 mm 60 mm 0,8 kN 0,87 kN 200 mm zink 127 009 119 6363814
1 Stück 14,16 CHF Preis / 1 Stück
TPD 345 FS 345 mm 60 mm 0,5 kN 0,55 kN 300 mm zink 127 009 129 6363822
1 Stück 18,27 CHF Preis / 1 Stück
TPD 445 FS 445 mm 60 mm 0,35 kN 0,45 kN 400 mm zink ----- 6363826
1 Stück 22,86 CHF Preis / 1 Stück
TPD 545 FS 545 mm 60 mm 0,25 kN 0,35 kN 500 mm zink ----- 6363829
1 Stück 25,52 CHF Preis / 1 Stück
Zubehör

Montagezubehör

Produkte Typ ELDAS-Nr. Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
Flachrundschraube mit Kombimutter F Flachrundschraube mit Kombimutter F FRSB 6x12 F 127 090 009 6406122
100 Stück 36,78 CHF Preis / 100 Stück
