Kabelverschraubung mit Gegenmutter im Set | | M20 x 1,5 | nein | pastellorange; RAL 2003

Kabelverschraubung mit Gegenmutter im Set

Art.Nr. 7205660 | EAN 4012196028238 | ELDAS-Nr. 121 702 469

Art.Nr. / Typ

Gewinde

Mehrfach Dichteinsatz	nein

Farbe	pastellorange; RAL 2003

Produktbeschreibung

Produktbeschreibung

Robuste Kabelverschraubung in Hutmutterbauart mit metrischem Anschlussgewinde nach IEC 423 inklusive vormontierter Gegenmutter.
Für hohe Dichtigkeitsansprüche. Zugentlastung, Verdrehschutz und Dichtigkeit über den gesamten Spannbereich. Dichtring aus Polychloropren-/Acrylnitrilbutadien-Kautschuk. Angespritzte Formdichtlippe am Zwischenstutzen, kein Anschlussgewinde-Dichtring erforderlich.
VDE-geprüft nach DIN EN 50262, Schutzart IP 68 bei 5 bar 1 h.
Für den elektrischen Funktionserhalt nach DIN 4102 Teil 12 in Verbindung mit den geschlossenen Kabelabzweigkästen der FireBox T-Serie.
Farbe: pastellorange.

Technische Daten

Technische Daten

Biegeschutz	nein
Dichtbereich D max.	13 mm
Dichtbereich D min.	6 mm
Dimension	M20
Farbe	pastellorange; RAL 2003
Flachkabelverschraubung	nein
flammwidrig	nach VDE 0471/DIN 695 Teil 2-1, Prüftemperatur 650°C
für Ex-Zone	ohne
für Ex-Zone Gas	ohne
für Ex-Zone Staub	ohne
Gewinde	M20 x 1,5
Gewindeart	metrisch
Gewindelänge	9 mm
Gewindesteigung	1,5 mm
Glasfaserverstärkt	nein
Halogenfrei	ja

Instabiler Drehmoment	3,8 Nm
Maß E1 (mm)	27 mm
Maß E2	27 mm
Mehrfach Dichteinsatz	nein
Mit Gegenmutter	ja
Schlagfest	nein
Schlüsselweite	24
Schlüsselweite 1	24 mm
Schlüsselweite 2	24 mm
Schutzart	IP68
Teilbare Verschraubung	nein
Temperatureinsatzbereich max.	65 °C
Temperatureinsatzbereich min.	-20 °C
Werkstoff	Polyamid
Zugentlastungsmöglichkeit	ja

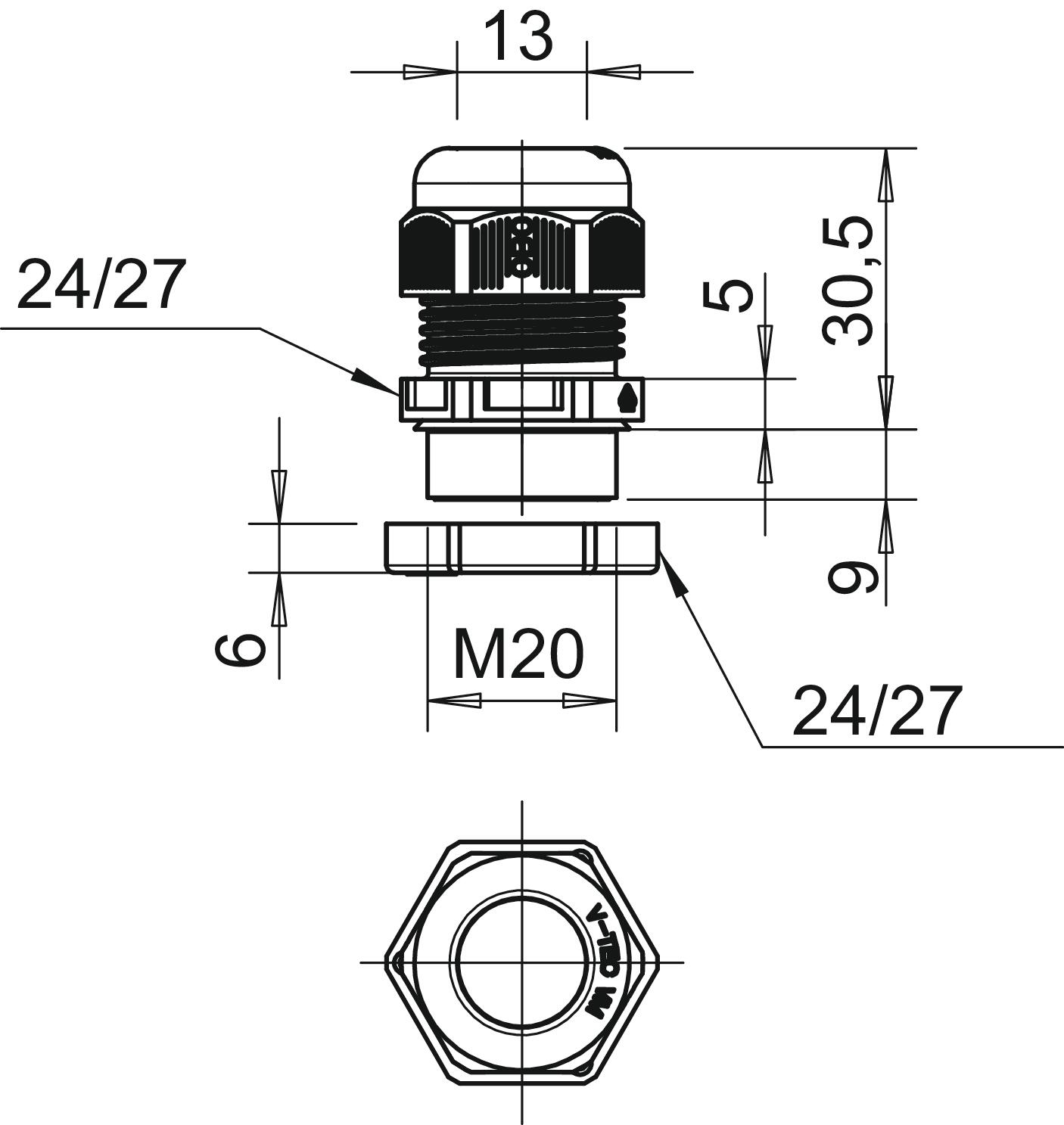

Abmessungen

Maß L1	9 mm
Maß E	27 mm
Maß G	M20 x 1,5 mm
Maß L max.	30,5 mm

Maß L min.	23,5 mm
Maß L2	5 mm
Maß L3	6 mm

CO2-Fußabdruck (Product Carbon Footprint)

CO2 Fußabdruck (GWP) Cradle-to-Gate	0,0553 kg CO2e / 1 Stück
CO₂ Fußabdruck Wert (GWP)	0,0553 kg CO₂e
Deklarierte Einheit (LCA)	Stück

Ermittlungsdatum CO2 Wert	2025-05-14T00:00:00.000+0200
Menge der deklarierten Einheit (LCA)	1

Alle Typen

Alle Typen

Typ	Gewinde	Mehrfach Dichteinsatz	Farbe	ELDAS-Nr.	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
V-TEC VM16+ OR	M16 x 1,5	nein	pastellorange; RAL 2003	-----	7205657	Stück	10 Stück	471,98 CHF Preis / 100 Stück
V-TEC VM20+ OR	M20 x 1,5	nein	pastellorange; RAL 2003	121 702 469	7205660	Stück	10 Stück	579,37 CHF Preis / 100 Stück
V-TEC VM25+ OR	M25 x 1,5	nein	pastellorange; RAL 2003	121 702 569	7205663	Stück	10 Stück	643,20 CHF Preis / 100 Stück
V-TEC VM32+ OR	M32 x 1,5	nein	pastellorange; RAL 2003	121 702 669	7205666	Stück	10 Stück	833,03 CHF Preis / 100 Stück
V-TEC VM40+ OR	M40 x 1,5	nein	pastellorange; RAL 2003	121 702 769	7205669	Stück	10 Stück	1.569,33 CHF Preis / 100 Stück
