Kabelrinne SKS-Magic® 85 FT 3050 | 300 | 85 | 1,5 | nein | zink | Stahl | tauchfeuerverzinkt

Kabelrinne SKS-Magic® 85 FT

Art.Nr. 6059555 | EAN 4012195833147 | ELDAS-Nr. 127 111 229

Art.Nr. / Typ

Länge	3050 mm

Breite

Höhe	85 mm

Blechstärke	1,5 mm

Funktionserhalt	nein

Farbe	zink

Werkstoff	Stahl

Oberfläche	tauchfeuerverzinkt

Produktbeschreibung

Produktbeschreibung

Kabelrinne mit integriertem Schnellbefestigungssystem. Die Nutzlänge der Kabelrinne beträgt 3.000 mm.
Die Kabelrinne verfügt über eine durchgängige Seitenlochung von 7 x 20 mm für die Installation zusätzlicher Verbindungs- und Montagebauteile.
Ab Kabelrinnenbreite 200 mm mit 30% Lochanteil, nach VdS Richtlinie 2092 zum Einsatz unter Sprinkleranlagen geeignet.

Der durchgängige Potentialausgleich ist ohne Zusatzbauteile gewährleistet.

Technische Daten

Technische Daten

Art des Verbinders Kabeltragsystem	Klickbefestigung
Ausführung Verbinder	integrierter Verbinder
Belastungstesttyp nach IEC 61537	Typ II
Blechstärke	1,5 mm
Dimension	85x300x3050
Einsatz Sprinkleranlage	ja
Farbe	zink
Funktionserhalt	nein
Magnetische Schirmdämpfung mit Deckel	50 dB
Magnetische Schirmdämpfung ohne Deckel	20 dB

Mit Oberteil	nein
Montagelochung im Boden	ja
NATO Lochbild	nein
Nutzquerschnitt	253 cm²
Nutzquerschnitt	25300 mm²
Oberfläche	tauchfeuerverzinkt
Rostfreier Stahl, gebeizt	nein
Seitenlochung	ja
Weitspann-Ausführung	nein
Werkstoff	Stahl

Abmessungen

Breite	300 mm
Höhe	85 mm
Länge	3050 mm
Maß B	300 mm

Maß L	180 mm
Maß x	196 mm
Maß y	262 mm

Belastungen

Stützabstand 1,5m	2,8 kN/m
Stützabstand 2,0m	2,25 kN/m

Stützabstand 2,5m	1,77 kN/m
Stützabstand 3,0m	1,35 kN/m

CO2-Fußabdruck (Product Carbon Footprint)

CO2 Fußabdruck (GWP) Cradle-to-Gate	12,5402 kg CO2e / 1 Meter
CO₂ Fußabdruck Wert (GWP)	12,5402 kg CO₂e
Deklarierte Einheit (LCA)	Meter

Ermittlungsdatum CO2 Wert	2025-05-14T00:00:00.000+0200
Menge der deklarierten Einheit (LCA)	1

Technische Daten

Belastungsdiagramm Kabelrinne Typ SKSM 85

Alle Typen

Alle Typen

Typ	Länge	Breite	Höhe	Blechstärke	Funktionserhalt	Farbe	Werkstoff	Oberfläche	ELDAS-Nr.	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
SKSM 810 FT	3050 mm	100 mm	85 mm	1,5 mm	nein	zink	Stahl	tauchfeuerverzinkt	127 111 209	6059549	m	3 m	62,82 CHF Preis / 1 m
SKSM 820 FT	3050 mm	200 mm	85 mm	1,5 mm	nein	zink	Stahl	tauchfeuerverzinkt	127 111 219	6059553	m	3 m	86,33 CHF Preis / 1 m
SKSM 830 FT	3050 mm	300 mm	85 mm	1,5 mm	nein	zink	Stahl	tauchfeuerverzinkt	127 111 229	6059555	m	3 m	106,10 CHF Preis / 1 m
SKSM 840 FT	3050 mm	400 mm	85 mm	1,5 mm	nein	zink	Stahl	tauchfeuerverzinkt	127 111 239	6059557	m	3 m	135,37 CHF Preis / 1 m
SKSM 850 FT	3050 mm	500 mm	85 mm	1,5 mm	nein	zink	Stahl	tauchfeuerverzinkt	127 111 249	6059559	m	3 m	143,27 CHF Preis / 1 m
SKSM 860 FT	3050 mm	600 mm	85 mm	1,5 mm	nein	zink	Stahl	tauchfeuerverzinkt	127 111 259	6059561	m	3 m	157,71 CHF Preis / 1 m

Zubehör

Systemzubehör

Produkte	Typ	ELDAS-Nr.	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.

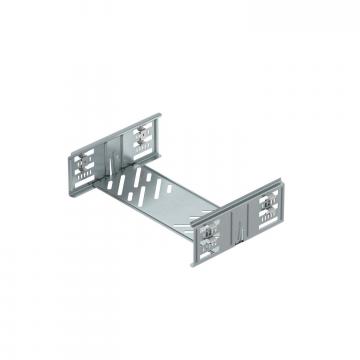

Längsverbinder-Set Magic DD	KTSMV 830 DD	-----	6069030	Stück	1 Stück	39,18 CHF Preis / 1 Stück
Deckel mit Drehriegel FT	DRL 300 FT	-----	6051383	m	3 m	69,55 CHF Preis / 1 m
45°-Bogen 85 FT	RB 45 830 FT	127 032 039	6036234	Stück	1 Stück	115,46 CHF Preis / 1 Stück
90°-Bogen 85 FT	RB 90 830 FT	127 032 699	6036716	Stück	1 Stück	126,40 CHF Preis / 1 Stück
Bogen winkelverstellbar 85 FT	RB W 830 FT	127 033 219	6037225	Stück	1 Stück	215,48 CHF Preis / 1 Stück
Anbau-Abzweigstück 85 FT	RAA 830 FT	127 031 599	6042235	Stück	1 Stück	93,30 CHF Preis / 1 Stück
T-Stück 85 FT	RT 830 FT	127 034 399	6038234	Stück	1 Stück	156,41 CHF Preis / 1 Stück
Kreuzung 85 FT	RK 830 FT	127 033 759	7027435	Stück	1 Stück	271,68 CHF Preis / 1 Stück
Deckel mit Drehriegel DD	DRL 300 DD	127 053 929	6052712	m	3 m	69,55 CHF Preis / 1 m
Trennsteg 85 DD	TSG 85 DD	127 063 689	6062331	m	3 m	19,66 CHF Preis / 1 m

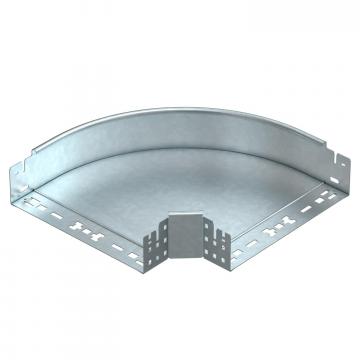

90°-Bogen Magic 85 FT	RBM 90 830 FT	-----	6041514	Stück	1 Stück	130,20 CHF Preis / 1 Stück
