Kabelrinne SKS-Magic® 60 A4 3050 | 100 | 60 | 1,5 | nein | edelstahl | Edelstahl, rostfrei 1.4571 | blank, nachbehandelt

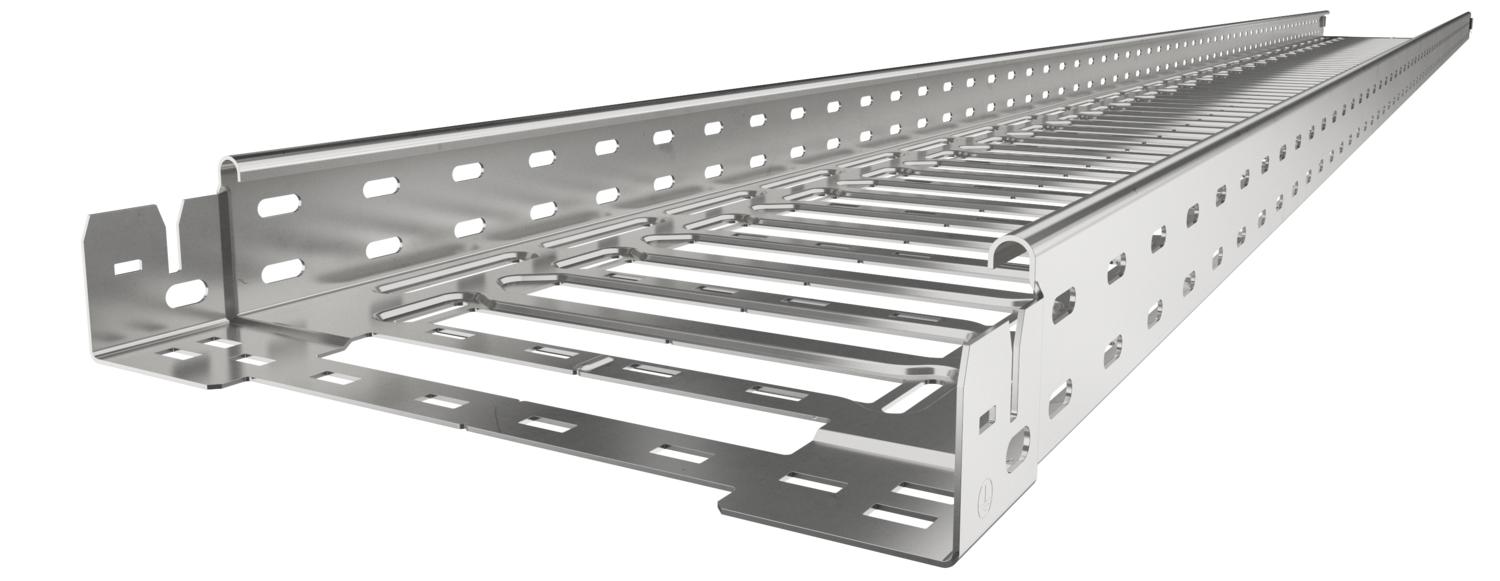

Kabelrinne SKS-Magic® 60 A4

Art.Nr. 6059507 | EAN 4012195832843

Art.Nr. / Typ

Länge	3050 mm

Breite

Höhe	60 mm

Blechstärke	1,5 mm

Funktionserhalt	nein

Farbe	edelstahl

Werkstoff	Edelstahl, rostfrei 1.4571

Oberfläche	blank, nachbehandelt

Produktbeschreibung

Produktbeschreibung

Kabelrinne mit integriertem Schnellbefestigungssystem. Die Nutzlänge der Kabelrinne beträgt 3.000 mm.
Die Kabelrinne verfügt über eine durchgängige Seitenlochung von 7 x 20 mm für die Installation zusätzlicher Verbindungs- und Montagebauteile.
Ab Kabelrinnenbreite 200 mm mit 30% Lochanteil, nach VdS Richtlinie 2092 zum Einsatz unter Sprinkleranlagen geeignet.

Der durchgängige Potentialausgleich ist ohne Zusatzbauteile gewährleistet.

Technische Daten

Technische Daten

Art des Verbinders Kabeltragsystem	Klickbefestigung
Ausführung Verbinder	integrierter Verbinder
Belastungstesttyp nach IEC 61537	Typ II
Blechstärke	1,5 mm
Dimension	60x100x3050
Farbe	edelstahl
Funktionserhalt	nein
Magnetische Schirmdämpfung mit Deckel	50 dB
Magnetische Schirmdämpfung ohne Deckel	20 dB
Mit Oberteil	nein

Montagelochung im Boden	ja
NATO Lochbild	nein
Nutzquerschnitt	5800 mm²
Nutzquerschnitt	58 cm²
Oberfläche	blank, nachbehandelt
Rostfreier Stahl, gebeizt	nein
Seitenlochung	ja
Weitspann-Ausführung	nein
Werkstoff	Edelstahl, rostfrei 1.4571

Abmessungen

Breite	100 mm
Höhe	60 mm
Länge	3050 mm

Maß B	100 mm
Maß L	30 mm
Maß y	62 mm

Belastungen

Stützabstand 1,5m	3 kN/m
Stützabstand 2,0m	2,25 kN/m

Stützabstand 2,5m	1,58 kN/m
Stützabstand 3,0m	1 kN/m

CO2-Fußabdruck (Product Carbon Footprint)

CO2 Fußabdruck (GWP) Cradle-to-Gate	14,0605 kg CO2e / 1 Meter
CO₂ Fußabdruck Wert (GWP)	14,0605 kg CO₂e
Deklarierte Einheit (LCA)	Meter

Ermittlungsdatum CO2 Wert	2025-05-14T00:00:00.000+0200
Menge der deklarierten Einheit (LCA)	1

Technische Daten

Belastungsdiagramm Kabelrinne Typ SKSM 60

Alle Typen

Alle Typen

Typ	Länge	Breite	Höhe	Blechstärke	Funktionserhalt	Farbe	Werkstoff	Oberfläche	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
SKSM 610 A4	3050 mm	100 mm	60 mm	1,5 mm	nein	edelstahl	Edelstahl, rostfrei 1.4571	blank, nachbehandelt	6059507	m	3 m	217,00 CHF Preis / 1 m
SKSM 620 A4	3050 mm	200 mm	60 mm	1,5 mm	nein	edelstahl	Edelstahl, rostfrei 1.4571	blank, nachbehandelt	6059511	m	3 m	282,10 CHF Preis / 1 m
SKSM 630 A4	3050 mm	300 mm	60 mm	1,5 mm	nein	edelstahl	Edelstahl, rostfrei 1.4571	blank, nachbehandelt	6059513	m	3 m	499,89 CHF Preis / 1 m
SKSM 640 A4	3050 mm	400 mm	60 mm	1,5 mm	nein	edelstahl	Edelstahl, rostfrei 1.4571	blank, nachbehandelt	6059515	m	3 m	552,31 CHF Preis / 1 m
SKSM 650 A4	3050 mm	500 mm	60 mm	1,5 mm	nein	edelstahl	Edelstahl, rostfrei 1.4571	blank, nachbehandelt	6059517	m	3 m	612,73 CHF Preis / 1 m
SKSM 660 A4	3050 mm	600 mm	60 mm	1,5 mm	nein	edelstahl	Edelstahl, rostfrei 1.4571	blank, nachbehandelt	6059519	m	3 m	706,68 CHF Preis / 1 m

Zubehör

Systemzubehör

Produkte	Typ	ELDAS-Nr.	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
Längsverbinder-Set Magic A4	KTSMV 610 A4	-----	6068980	Stück	1 Stück	60,89 CHF Preis / 1 Stück
90°-Bogen 60 A4	RB 90 610 A4	127 032 379	6036650	Stück	1 Stück	126,30 CHF Preis / 1 Stück
Bogen winkelverstellbar 60 A4	RB W 610 A4	127 032 919	6037170	Stück	1 Stück	172,23 CHF Preis / 1 Stück
Anbau-Abzweigstück 60 A4	RAA 610 A4	127 031 279	6042371	Stück	1 Stück	72,65 CHF Preis / 1 Stück
T-Stück 60 A4	RT 610 A4	127 034 099	6038180	Stück	1 Stück	165,53 CHF Preis / 1 Stück
Kreuzung 60/100 A4	RK 610 A4	127 033 479	7027520	Stück	1 Stück	282,27 CHF Preis / 1 Stück
Deckel mit Drehriegel A4	DRL 100 A4	-----	6052980	m	3 m	136,99 CHF Preis / 1 m
Trennsteg 60 A4	TSG 60 A4	127 013 649	6062086	m	3 m	46,41 CHF Preis / 1 m
