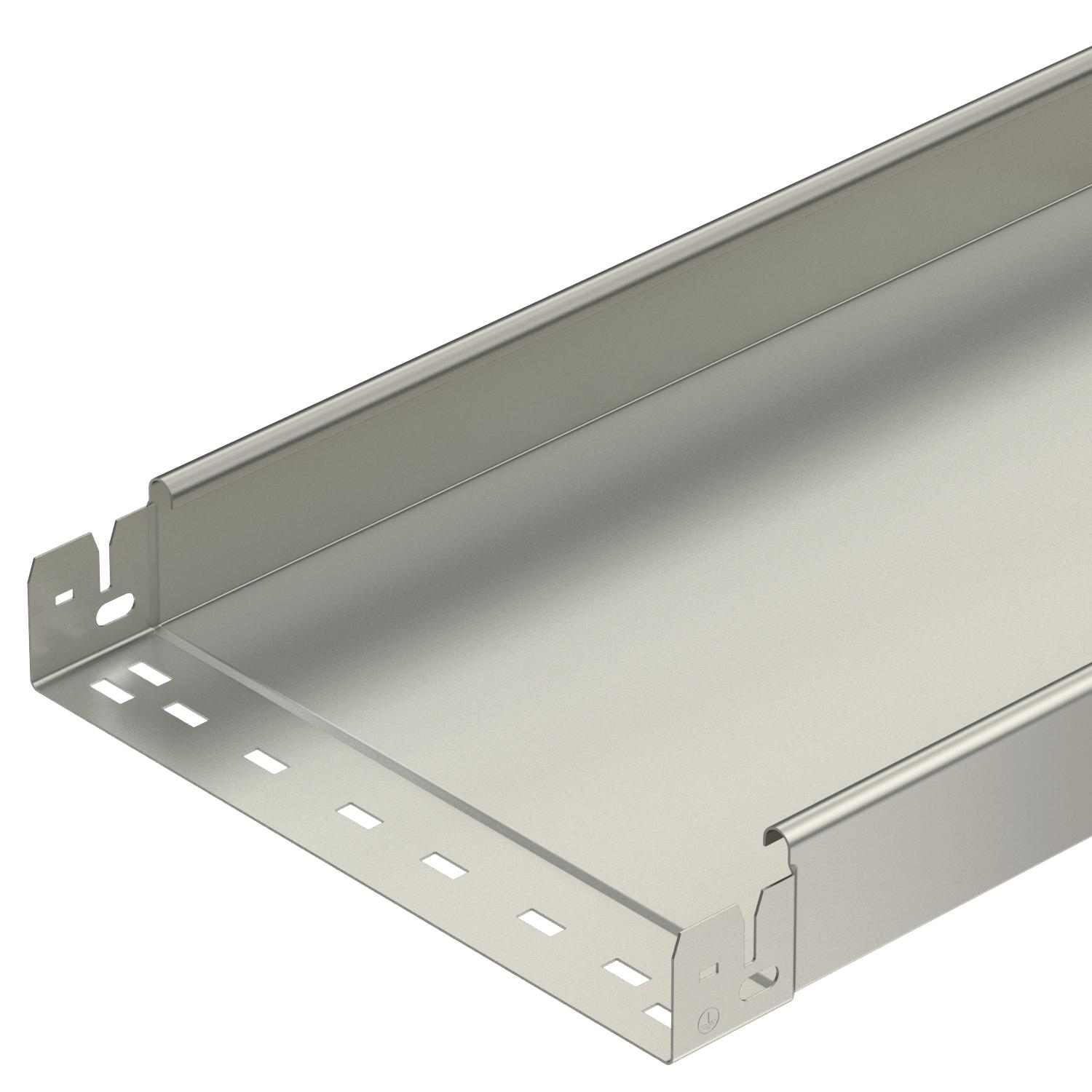

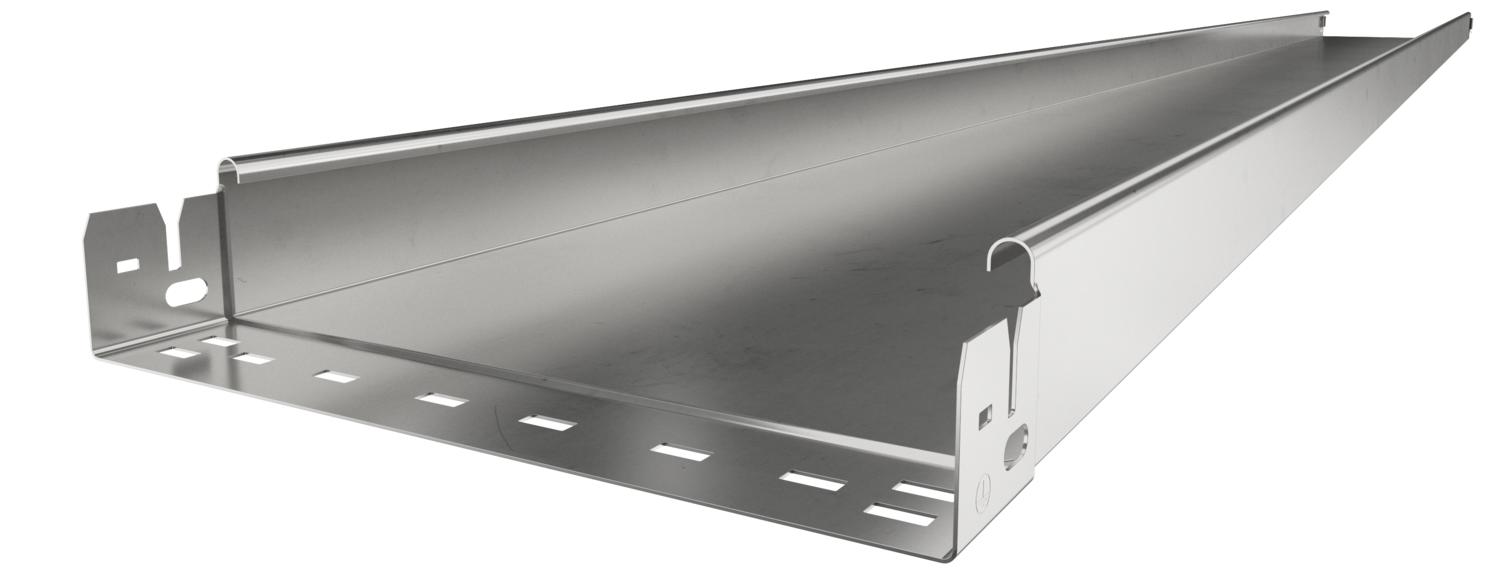

Kabelrinne MKS-Magic® 60 ungelocht A2
Art.Nr. 6059265 | EAN 4012195831488
- Produktbeschreibung
-
ProduktbeschreibungUngelochte Kabelrinne mit integriertem Schnellbefestigungssystem. Die Nutzlänge der Kabelrinne beträgt 3.000 mm.
-
- Technische Daten
-
Technische Daten
Art des Verbinders Kabeltragsystem Klickbefestigung Ausführung Verbinder integrierter Verbinder Belastungstesttyp nach IEC 61537 Typ II Blechstärke 1 mm Breite 100 mm CO2 Fußabdruck (GWP) Cradle-to-Gate 11,5389 kg CO2e / 1 Meter Dimension 60x100x3050 Farbe edelstahl Funktionserhalt nein Höhe 60 mm Länge 3050 mm Maß B 100 mm Mit Oberteil nein Montagelochung im Boden nein NATO Lochbild nein Nutzlänge 3000 mm Nutzquerschnitt 5800 mm² Nutzquerschnitt 58 cm² Oberfläche blank, nachbehandelt Rostfreier Stahl, gebeizt nein Seitenlochung nein Stützabstand 1,5m 1,5 kN/m Stützabstand 2,0m 1 kN/m Stützabstand 2,5m 0,5 kN/m Weitspann-Ausführung nein Werkstoff Edelstahl, rostfrei 1.4301 Technische Daten
Belastungsdiagramm Kabelrinne Typ MKSMU 60
-
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
-
Stützweite in m
-
Holmdurchbiegung in mm bei zulässig kN/m
-
Belastungsschema beim Prüfverfahren
-
Belastungskurve mit Kabelrinne/-leiterbreite in mm
-
Holmdurchbiegungskurve je nach Stützweite
-
- Alle Typen
-
Alle Typen
-
Systemzubehör
Produkte Typ Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
90°-Bogen Magic 60 A2
RBM 90 610 A2 6041180 1 Stück 133,39 CHF Preis / 1 Stück - Downloads
-
