Kabelrinne MKS-Magic® 110 FS 3050 | 300 | 110 | 1 | nein | zink | Stahl | bandverzinkt

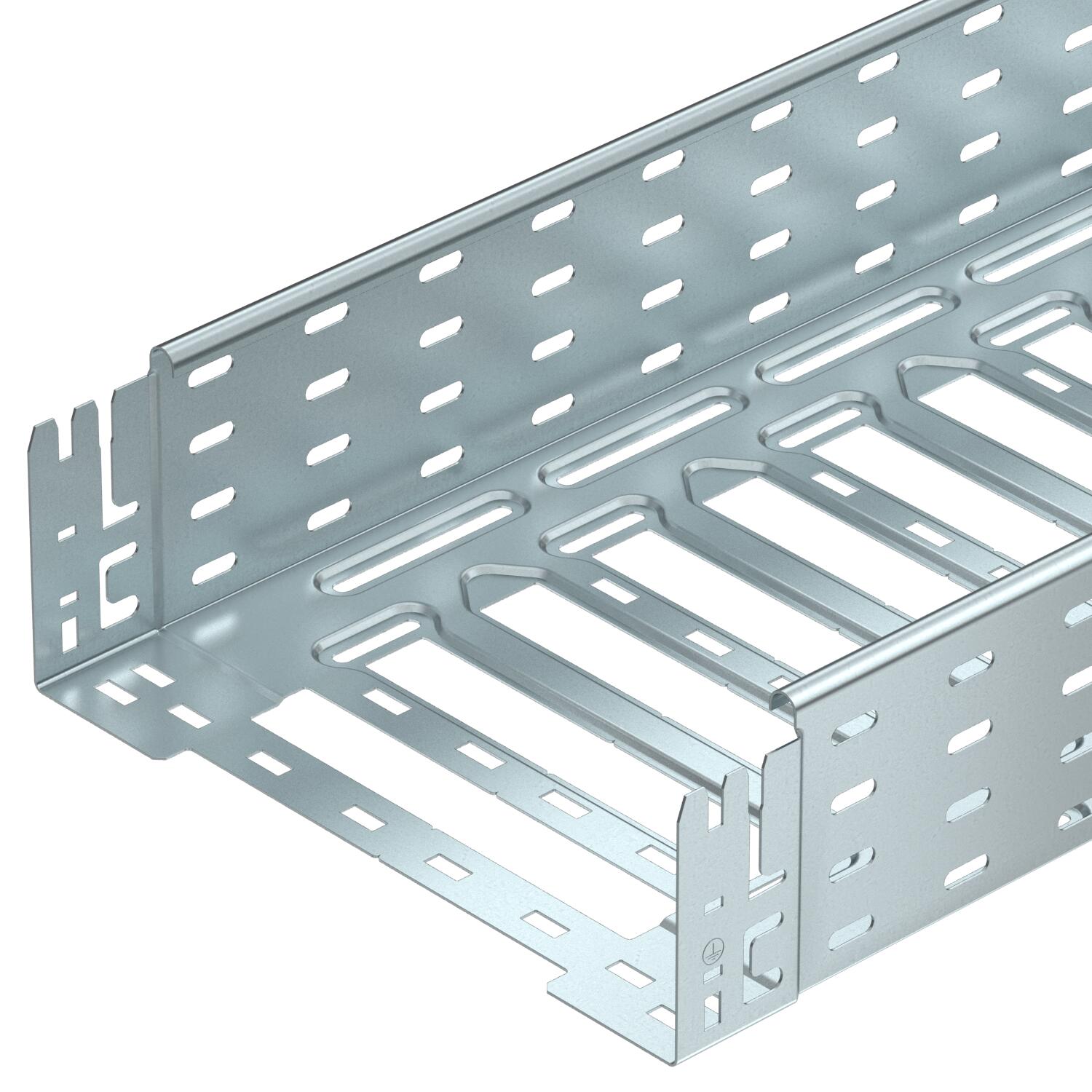

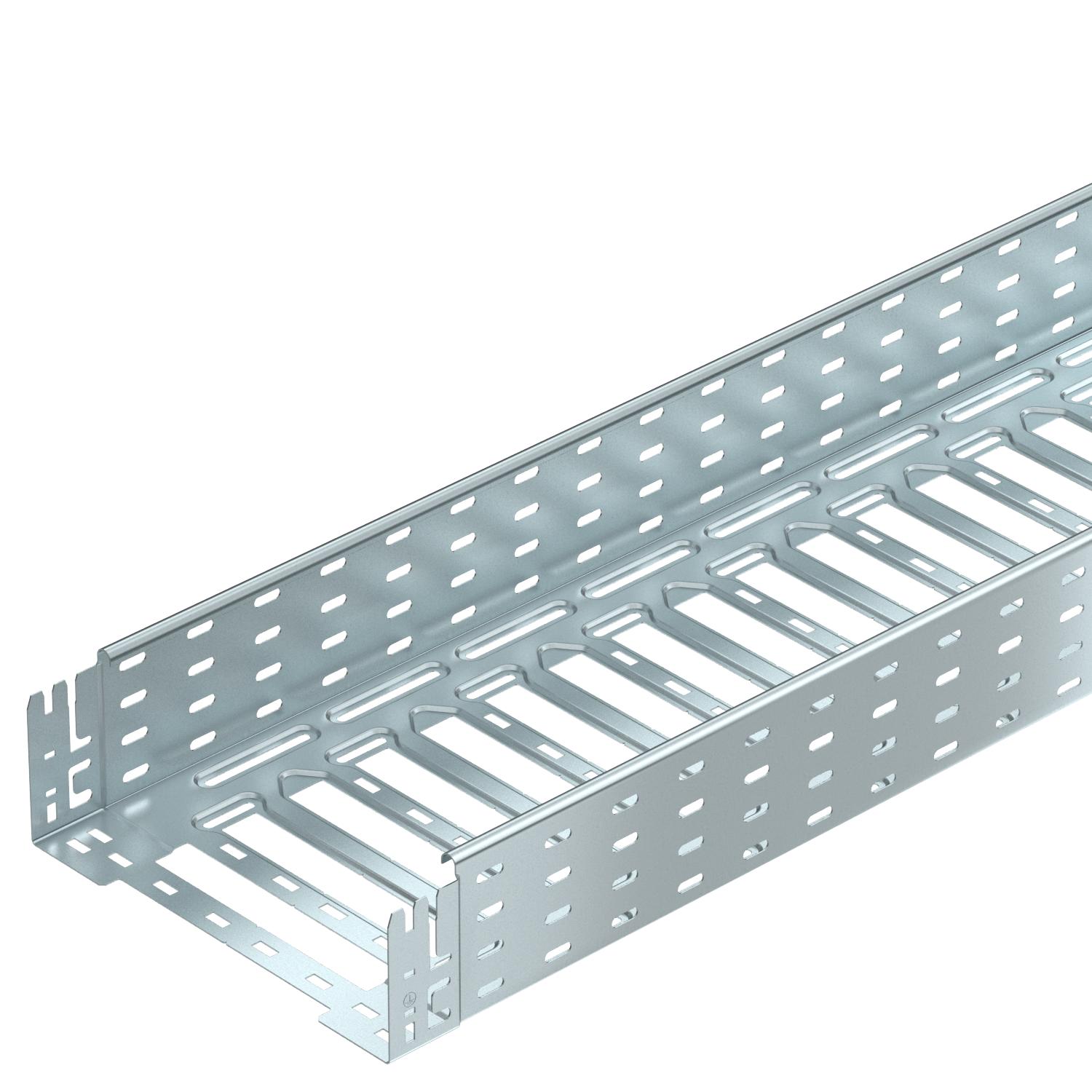

Kabelrinne MKS-Magic® 110 FS

Art.Nr. 6059162 | EAN 4012195830948 | ELDAS-Nr. 127 011 829

Art.Nr. / Typ

Länge	3050 mm

Breite

Höhe	110 mm

Blechstärke	1 mm

Funktionserhalt	nein

Farbe	zink

Werkstoff	Stahl

Oberfläche	bandverzinkt

Produktbeschreibung

Produktbeschreibung

Kabelrinne mit integriertem Schnellbefestigungssystem. Die Nutzlänge der Kabelrinne beträgt 3.000 mm.
Die Kabelrinne verfügt über eine durchgängige Seitenlochung von 7 x 20 mm für die Installation zusätzlicher Verbindungs- und Montagebauteile.

Der durchgängige Potentialausgleich ist ohne Zusatzbauteile gewährleistet.

Technische Daten

Technische Daten

Art des Verbinders Kabeltragsystem	Klickbefestigung
Ausführung Verbinder	integrierter Verbinder
Belastungstesttyp nach IEC 61537	Typ II
Blechstärke	1 mm
Dimension	110x300x3050
Einsatz Sprinkleranlage	ja
Farbe	zink
Funktionserhalt	nein
Magnetische Schirmdämpfung mit Deckel	50 dB
Magnetische Schirmdämpfung ohne Deckel	20 dB
Mit Oberteil	nein

Montagelochung im Boden	ja
NATO Lochbild	nein
Nutzlänge	3000 mm
Nutzquerschnitt	32800 mm²
Nutzquerschnitt	328 cm²
Oberfläche	bandverzinkt
Rostfreier Stahl, gebeizt	nein
Seitenlochung	ja
Weitspann-Ausführung	nein
Werkstoff	Stahl

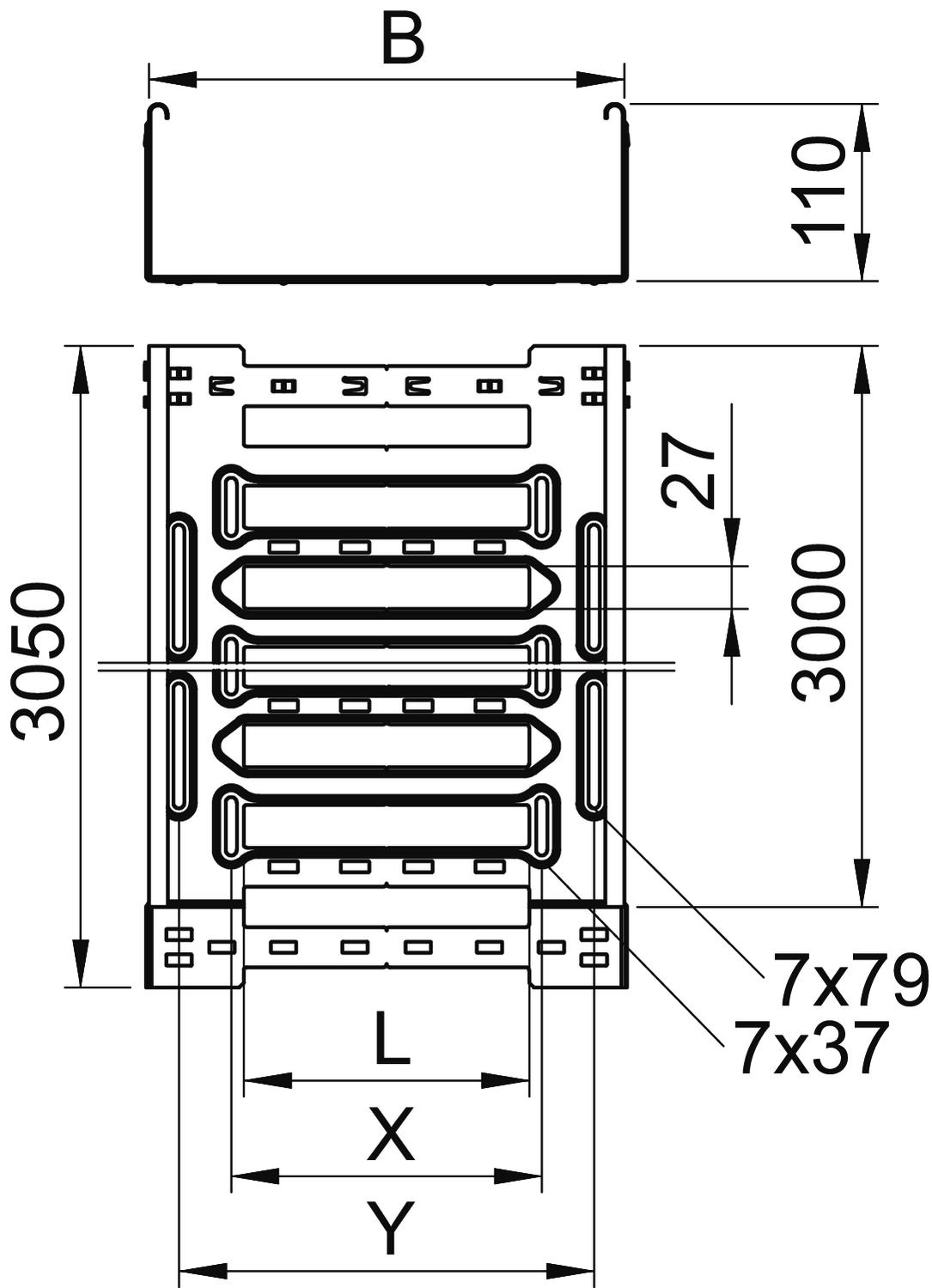

Abmessungen

Breite	300 mm
Höhe	110 mm
Länge	3050 mm
Maß B	300 mm

Maß L	180 mm
Maß x	196 mm
Maß y	262 mm

Belastungen

NEMA Lastklasse	8A
Stützabstand 1,5m	1,8 kN/m
Stützabstand 2,0m	1,3 kN/m

Stützabstand 2,5m	0,93 kN/m
Stützabstand 3,0m	0,7 kN/m

CO2-Fußabdruck (Product Carbon Footprint)

CO2 Fußabdruck (GWP) Cradle-to-Gate	9,7698 kg CO2e / 1 Meter
CO₂ Fußabdruck Wert (GWP)	9,7698 kg CO₂e
Deklarierte Einheit (LCA)	Meter

Ermittlungsdatum CO2 Wert	2025-05-14T00:00:00.000+0200
Menge der deklarierten Einheit (LCA)	1

Technische Daten

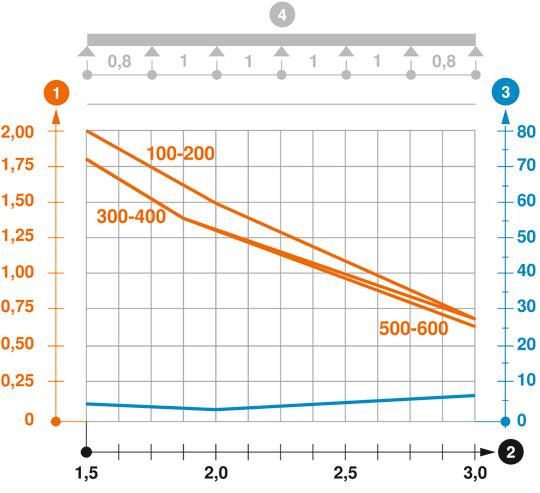

Belastungsdiagramm Kabelrinne Typ MKSM 110

Alle Typen

Alle Typen

Typ	Länge	Breite	Höhe	Blechstärke	Funktionserhalt	Farbe	Werkstoff	Oberfläche	ELDAS-Nr.	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
MKSM 110 FS	3050 mm	100 mm	110 mm	1 mm	nein	zink	Stahl	bandverzinkt	127 011 809	6059156	m	3 m	42,74 CHF Preis / 1 m
MKSM 115 FS	3050 mm	150 mm	110 mm	1 mm	nein	zink	Stahl	bandverzinkt	-----	6059158	m	3 m	49,22 CHF Preis / 1 m
MKSM 120 FS	3050 mm	200 mm	110 mm	1 mm	nein	zink	Stahl	bandverzinkt	127 011 819	6059160	m	3 m	49,54 CHF Preis / 1 m
MKSM 130 FS	3050 mm	300 mm	110 mm	1 mm	nein	zink	Stahl	bandverzinkt	127 011 829	6059162	m	3 m	59,82 CHF Preis / 1 m
MKSM 140 FS	3050 mm	400 mm	110 mm	1 mm	nein	zink	Stahl	bandverzinkt	127 011 839	6059164	m	3 m	67,89 CHF Preis / 1 m
MKSM 150 FS	3050 mm	500 mm	110 mm	1 mm	nein	zink	Stahl	bandverzinkt	127 011 849	6059166	m	3 m	81,06 CHF Preis / 1 m
MKSM 160 FS	3050 mm	600 mm	110 mm	1 mm	nein	zink	Stahl	bandverzinkt	127 011 859	6059168	m	3 m	90,86 CHF Preis / 1 m

Zubehör

Systemzubehör

Produkte	Typ	ELDAS-Nr.	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.

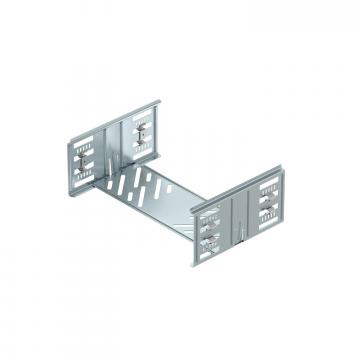

Längsverbinder-Set Magic FS	KTSMV 130 FS	127 118 339	6069096	Stück	1 Stück	38,33 CHF Preis / 1 Stück
45°-Bogen 110 FS	RB 45 130 FS	127 031 709	6036304	Stück	1 Stück	67,01 CHF Preis / 1 Stück

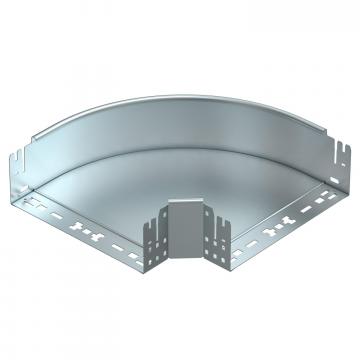

90°-Bogen 110 FS	RB 90 130 FS	127 032 199	6036806	Stück	1 Stück	91,26 CHF Preis / 1 Stück
Bogen winkelverstellbar 110 FS	RB W 130 FS	127 032 829	6037306	Stück	1 Stück	207,85 CHF Preis / 1 Stück
Anbau-Abzweigstück 110 FS	RAA 130 FS	127 031 099	6042157	Stück	1 Stück	51,94 CHF Preis / 1 Stück
T-Stück 110 FS	RT 130 FS	127 033 919	6038306	Stück	1 Stück	115,46 CHF Preis / 1 Stück
Kreuzung 110 FS	RK 130 FS	127 033 329	7027355	Stück	1 Stück	120,41 CHF Preis / 1 Stück
Deckel mit Drehriegel FS	DRL 300 FS	127 013 049	6052304	m	3 m	48,98 CHF Preis / 1 m
Trennsteg 110 FS	TSG 110 FS	127 013 639	6062122	m	3 m	17,03 CHF Preis / 1 m
